正压和负压均可使用。
插管直径:o4 ~012mm。

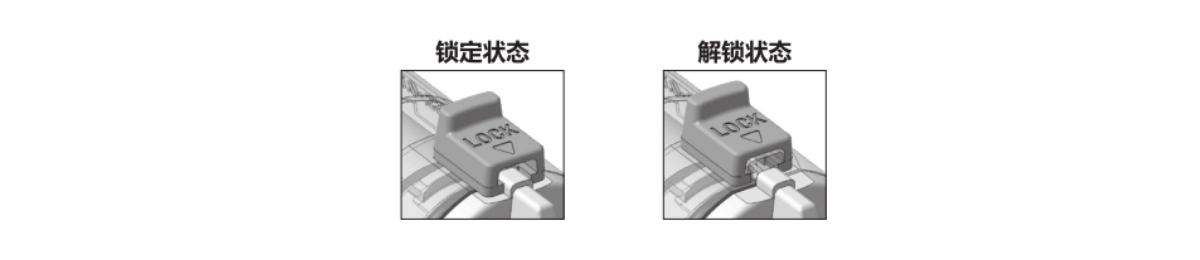

带锁定机构，正压下使用时，可有效防止部件松动脱落。
·正压和负压均可使用。
·插管直径：04~012mm。
·带锁定机构，正压下使用时，可有效防止部件松动脱落。
| 型号/项目 | ZFC5□ | ZFC7□ | ||||
| 连接口径(mm) | Ø4 | Ø6 | Ø6 | Ø8 | Ø10 | Ø12 |
| 使用流体 | 空气 | |||||
| 使用压力范围 | -100 kPa～1.0 MPa | |||||
| 使用及环境温度 | 0～60℃ | |||||
| 耐压试验压力 | 1.5 MPa | |||||
| 流量(正压)I/min | 45 | 100 | 120 | 250 | 300 | 350 |
| 流量(负压)I/min | 10 | 20 | 30 | 70 | 80 | 100 |
| 过滤精度 | 5μm | |||||
| 适用管子材质 | 尼龙，软尼龙，聚氨酯 | |||||
| 外壳材质 | 聚碳酸酯 | |||||
| 净重(带支架)g | 12.8 | 12.8 | 24.2 | 24 | 28.6 | 27.8 |

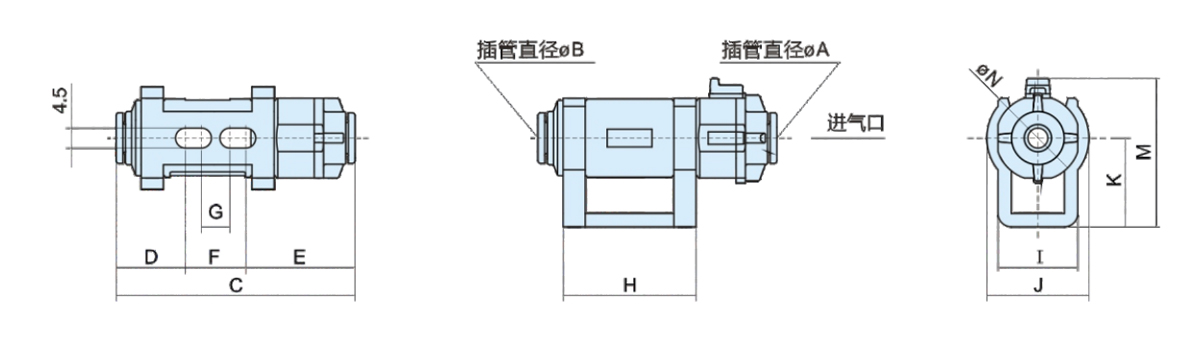

| 型号 | ØA | ØB | C | D | E | F | G | H | I | J | K | M | ØN |
| ZFC53-B | 4 | 4 | 53.9 | 13.5 | 24.7 | 13.5 | 6.4 | 30 | 18 | 23 | 20 | 33.4 | 19 |
| ZFC54-B | 6 | 6 | |||||||||||
| ZFC74-B | 68.4 | 20.7 | 28.5 | 19.2 | 8.7 | 34 | 20 | 27.3 | 24 | 39.8 | 23.6 | ||
| ZFC75-B | 8 | 8 | |||||||||||
| ZFC76-B | 10 | 10 | 79.7 | 26.7 | 33.8 | ||||||||
| ZFC77-B | 12 | 12 | |||||||||||
| ZFC53-B-X01 | 4 | 6 | 53.9 | 13.5 | 24.7 | 13.5 | 6.4 | 30 | 18 | 23 | 20 | 33.4 | 19 |
| ZFC74-B-X01 | 6 | 8 | 68.4 | 20.7 | 28.5 | 19.2 | 8.7 | 34 | 20 | 27.3 | 24 | 39.8 | 23.6 |
| ZFC75-B-X01 | 8 | 10 | 73.7 | 33.8 | |||||||||
| ZFC76-B-X01 | 10 | 12 | 79.7 | 26.7 | |||||||||
| ZFC54-B-X02 | 6 | 4 | 53.9 | 13.5 | 24.7 | 13.5 | 6.4 | 30 | 18 | 23 | 20 | 33.4 | 19 |
| ZFC75-B-X02 | 8 | 6 | 68.4 | 20.7 | 28.5 | 19.2 | 8.7 | 34 | 20 | 27.3 | 24 | 39.8 | 23.6 |
| ZFC76-B-X02 | 10 | 8 | 74.4 | 26.7 | |||||||||
| ZFC77-B-X02 | 12 | 10 | 79.7 | 33.8 |
