VHK系列手指阀

首页 / 产品 / 气动控制元件 / 手控阀系列 / VHK系列手指阀

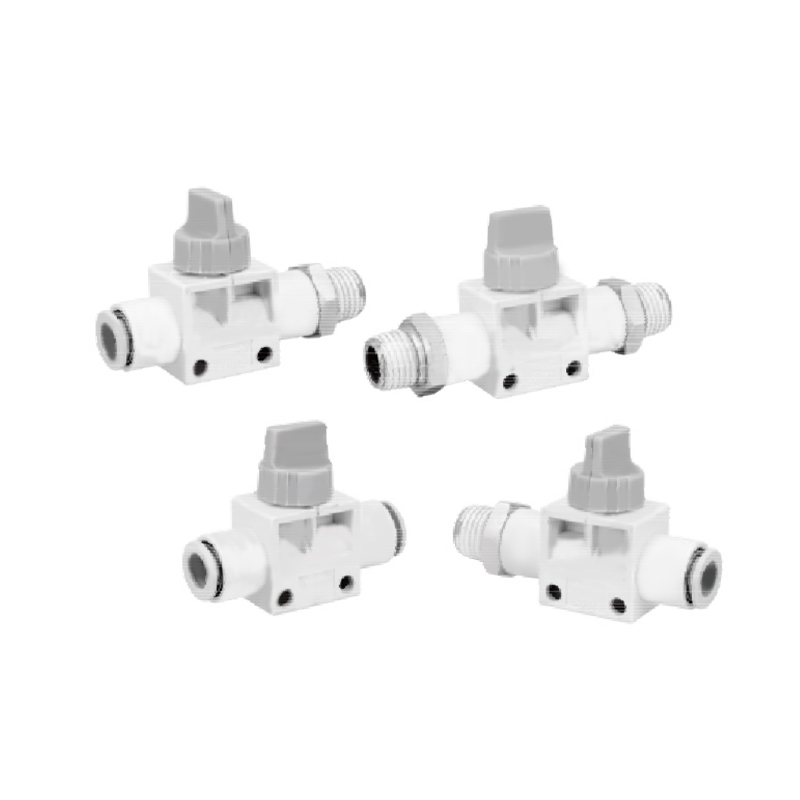

VHK系列手指阀 VHK系列手指阀
  • VHK系列手指阀
  • VHK系列手指阀
手控阀系列

VHK系列手指阀

VHK系列手指阀为紧凑型气动控制元件，专注于提供可靠的基础流体通断与方向切换功能。其设计兼顾操作直观性与系列适配性，适用于基础工业流体控制领域。

核心特征体现在：
宽域流通性能 - 内部流道架构实现较大范围的流通能力，满足典型压缩气体介质的通量需求。

正向截止密封 - 采用座阀式核心结构，确保关断状态下的密封可靠性，降低内泄风险。

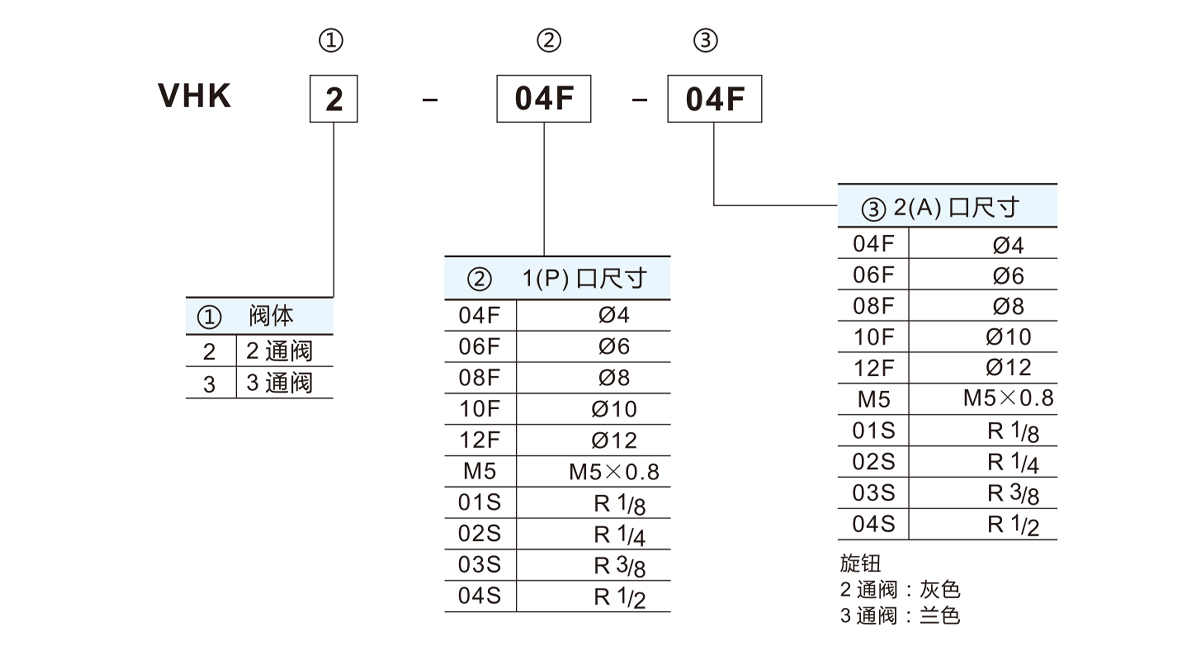

模块化接口兼容 - 提供系列化配管规格接口，适配主流工业管路外径标准，简化现场集成。

残压释放机制 - 特定三通构型具备中位泄压功能，可在关断位置被动释放执行侧残余压力。

人机交互优化 - 旋转操纵器具备清晰的位置指向标识，符合工业操作直觉；其开闭行程遵循标准旋转方向逻辑。

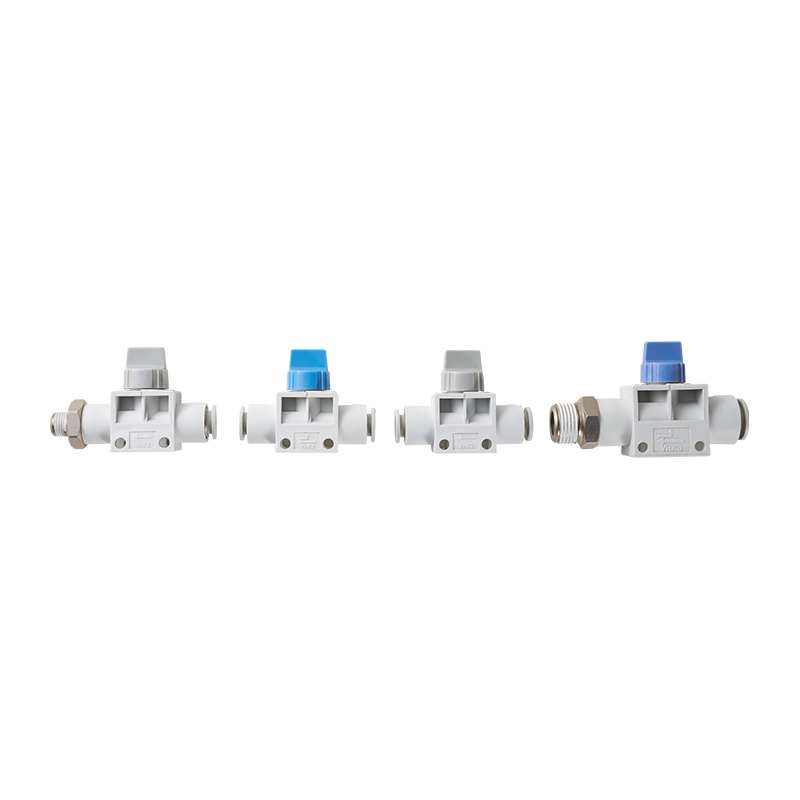

功能视觉识别 - 通过驱动器本体色彩编码实现二通与三通阀型的快速视觉区分，灰色标识基础通断功能，蓝色标识方向切换功能。

E-mail: manager@cktworld.com
下载
上一个：没有上一个产品
下一个：HSV系列手滑阀
  • 阀 2/3通阀
    气体的流体 空气
    耐压 1.5 Mpa
    最大使用压力 1.0 Mpa
    使用压力范围 -100kPa
    环境及流体温度 0~60℃
    适用管子材料 尼龙，聚氨酯管

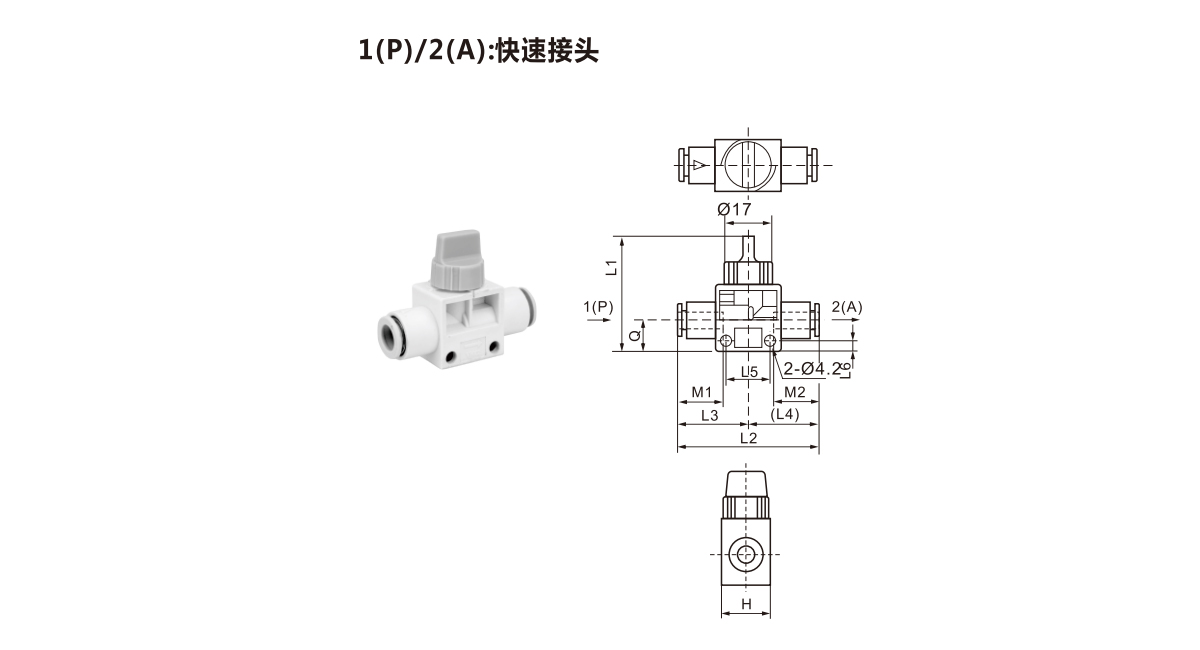

  • 插管
    (mm)    		 型号 H L1 L2 L3 L4 L5 L6 M1 M2 Q 有效截图面积
      (mm²)    		 重量
    (g)
    1(P)R
    2(A)    		 2(A)R
    3(R)
    1(P) 2(A)
    Ø4 Ø4 C-VHK□-04F-04F 18  41  47.6  23.8  23.8  16.5  3.5  15.8  15.8  11  3.4  1.2  15
    Ø6 Ø4 C-VHK□-06F-04F 18  41  48  24.3  23.7  16.5  3.5  16.8  15.8  11  5.1  1.2  15
    Ø6 C-VHK□-06F-06F 48.6  24.3  16.8  7.2  16
    Ø8 Ø6 C-VHK□-06F-06F 18  41  50.5  26.2  24.3  16.5  3.5  18.7  16.8  11  9  1.2  16
    Ø8 C-VHK□-08F-08F 52.4  26.2  18.7  9.7  17
    Ø10 Ø8 C-VHK□-10F-08F 22  46  58.5  30.5  28  21.5  4  20.8  18.7  14  13.7  3.2  28
    Ø10 C-VHK□-10F-10F 61  30.5  20.8  16.1  29
    Ø12 Ø10 C-VHK□-12F-10F 22  46  62  31.5  30.5  21.5  4  21.8  20.8  14  17  3.2  31
    Ø12 C-VHK□-12F-12F 63  31.5  21.8  17.5  32

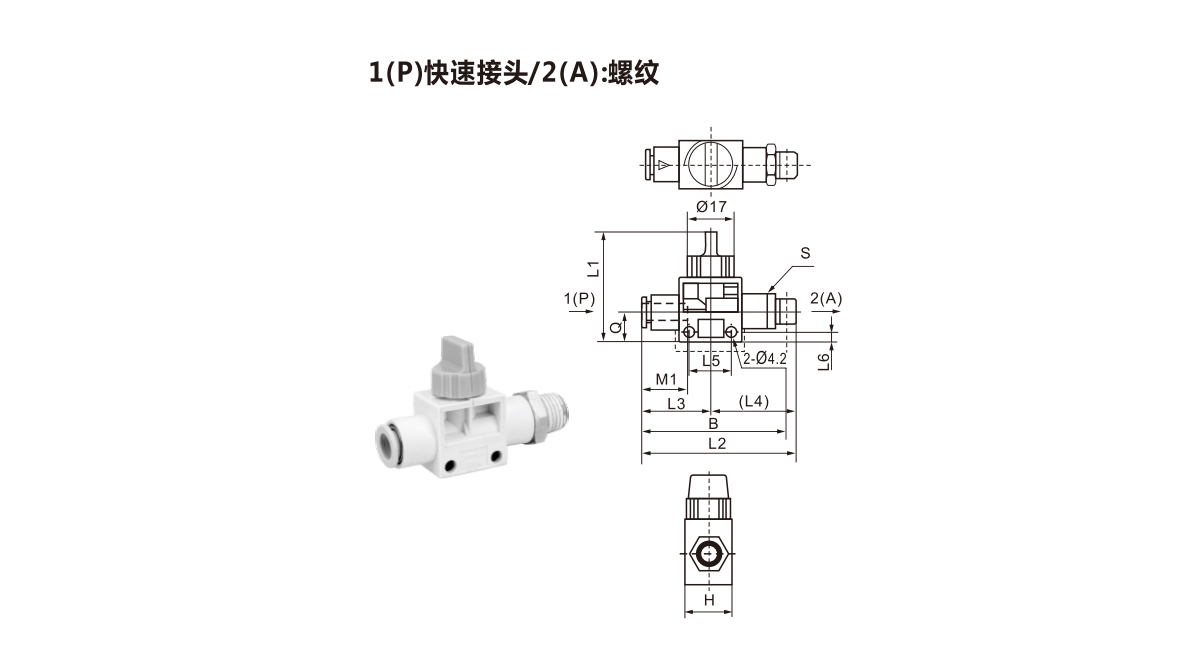

    连接螺纹 插管
    (mm)    		 型号 H L1 L2 L3 L4 L5 L6 M1 Q 有效截面积
    ( mm²)    		 重量
    (g)    		 B     S
    六角对边
    1(P) 2(A) 1P)R2(A) 2(A)R3/R)
    M5 Ø4 C-VHK□-M5-04F 18  41  52.9  23.8  29.1  16.5  3.5  15.8
    16.8    		 11  2.0  1.2  19  49    11
    Ø6 C-VHK□-M5-06F 83.9  24.3  29.6  21  50    13
    1/8 Ø4 C-VHK□-01S-04F 18  41  55.4  23.8  31.6  16.5  3.5  15.8
    16.8    		 11  3.4  1.2  21  51    11
    Ø6 C-VHK□-01S-06F 56.9  24.3  32.6  7.2  23  53    13
    Ø8 C-VHK□-01S-08F 62.2  26.2  36  18.7  9.7  31  58    17
    1/4 Ø6 C-VHK□-02S-06F 18  41  60.4  24.3  36.1  16.5  3.5  16.8
    18.7    		 11  7.2  1.2  31  54    14
    Ø8 C-VHK□-02S-08F 65.2  26.2  39  9.7  32  59    17
    Ø10 C-VHK□-02S-10F 22  46  73.8  30.5  43.3  21.5  4  20.8
    21.8    		 14  16.1  3.2  49  68    19
    Ø12 C-VHK□-02S-12F 76.3  31.5  44.8  17.5  63  70    22
    3/8 Ø6 C-VHK□-03S-06F 18  41  62.4  24.3  38.1  16.5  3.5  16.8  11  7.2  1.2  41  56    17
    Ø8 C-VHK□-03S-08F 66.2  26.2  40  18  9.7  40  60
    Ø10 C-VHK□-03S-10F 22  46  74.8  30.5  44.3  21.5  4  20.8
    21.8    		 14- 16.1  3.2  51  68    19
    Ø12 C-VHK□-03S-12F 77.3  31.5  45.8  17.5  64  71    22
    1/2 Ø10 C-VHK□-04S-10F -22  46  78.2  30.5  47.7  21.5  4  20.8
    21.8    		 14- 16.1  3.2  72  70    22
    Ø12 C-VHK□-04S-12F 80.2: 31.5  48.7  17.5  70  72

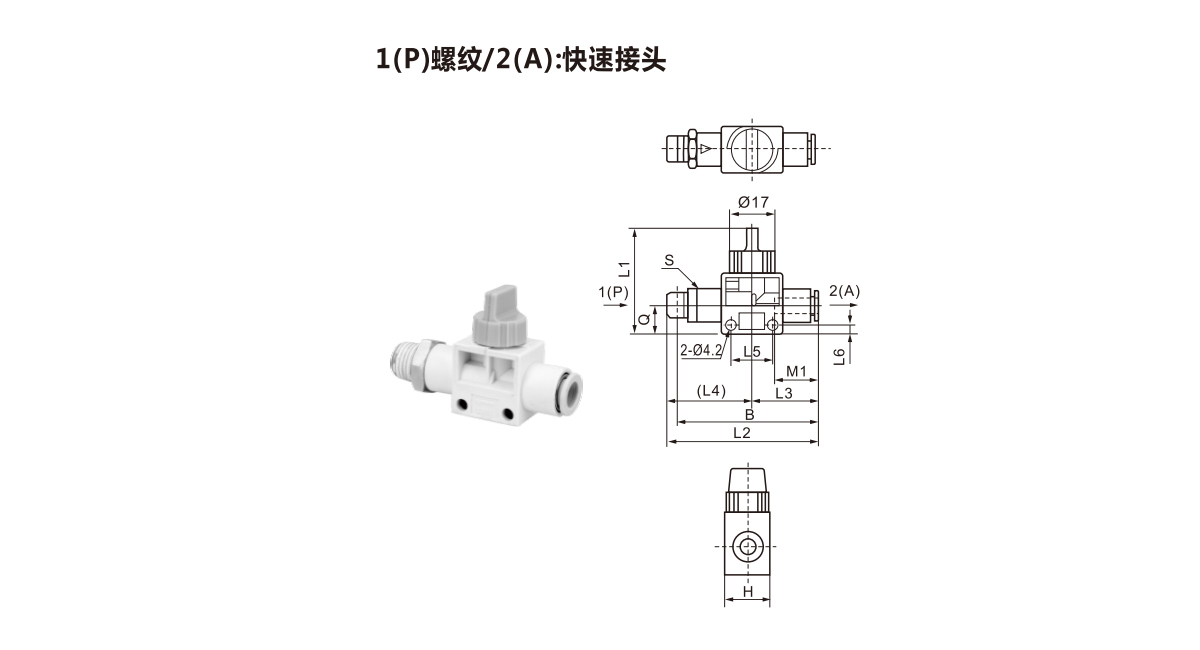

    插管
    (mm)    		 型号 连接螺纹
    2(A)    		 H L1 L2 L3 L4 L5 L6 M1 Q 有效截面积
    (mm²)    		 重量
    (g)    		 B S
    六角对边
    1(P) 1P)R2(A) 2(A)R3/R)
    Ø4 C-VHK□-04F-M5 M5 18  41  52.9  23.8  29.
    31.6    		 16.5  3.5  15.8  11  2.0  1.2  19  49  11
    C-VHK□-04F-01S 1/8 55.4  3.4  21  51  13
    Ø6 C-VHK□-06F-M5 M5 18  41  53.9  24.3  29.6  16.5  3.5  16.8  11  2.0  1.2  21  50  11
    C-VHK□-06F-01S 1/8 56.9  32.6  7.2  23  53  13
    C-VHK□-06F-02S 1/4 60.4  36.1  31  54  17
    C-VHK□-06F-03S 3/8 62.4  38.1  41  56  14
    Ø8 C-VHK□-08F-01S 1/8 18  41  62.2  26.2  36  16.5  3.5  18.7  11  9.7  1.2  31  58  17
    C-VHK□-08F-02S 1/4 65.2  39  32  59  19
    C-VHK□-08F-03S 3/8 66.2  40  40  60  22
    Ø10 C-VHK□-10F-02S 1/4 22  46  73.8  30.5  43.3  21.5  4  20.8  14  16.1  3.2  49  68  17
    C-VHK□-10F-03S 3/8 74.8  44.3  51
    C-VHK□-10F-04S 1/2 78.2  47.7  72  70  19
    Ø12 C-VHK□-12F-02S 1/4 22  46  76.3  31.5  44.8  21.5  4  21  14  17.5  3.2  63  70  22
    C-VHK□-12F-03S 3/8 77.3  45.8  64  71
    C-VHK□-12F-04S 1/2 80.2  48.7  70  72

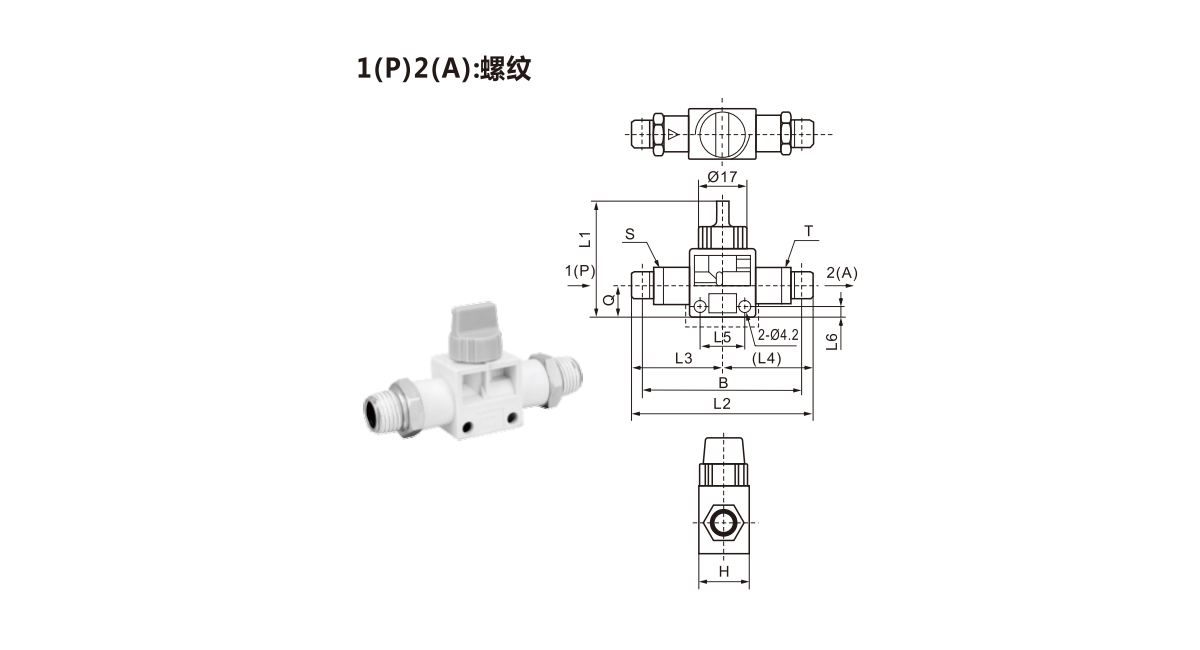

    连接螺纹 型号 H L1 L2 L3 L4 L5 L6 Q 有效截面积
    (mm²)
    重量
    (g)    		 B  S
    六角对边    		 T
    六角对边
    1(P) 2(A) 1P)R2(A) 2(A)R3R)
    M5 M5 C-VHK□-M5-M5 18  41  58.2  29.1  29.1  16.5  3.5  11  2.0  1.2  23  51  11  11
    1/8 M5 C-VHK□-01S-M5 18  41  61.6  32.6  29  16.5  3.5  11  2.0  1.2  26  54  13  13
    1/8 C-VHK□-01S-01S 65.2  32.6  8.6  30  57
    14  1/8 C-VHK□-02S-01S 18  41  71.6  39  32.6  16.5  3.5  11  9.0  1.2  39  62  17  13
    1/4 C-VHK□-02S-02S 78  39  9.7  47  66  17
    3/8 1/4 C-VHK□-03S-02S 22  46  85.1  44.3  40.8  21.5  4  14  13.7  3.2  65  73  19  17
    3/8 C-VHK□-03S-03S 88.6  44.3  16.1  72  76  19
    1/2 3/8 C-VHK□-04S-03S 22  46  93  48.7  44.3  21.5  4  14  15.1  3.2  90  79  22  19
    1/2 C-VHK□-04S-04S 97.4  48.7  17.5  101  81  22
