ZH系列真空发生器
  • ZH系列真空发生器
基本型真空发生器

ZH系列真空发生器

ZH系列真空发生器是一款在工业自动化领域表现出色的气动元件，凭借其独特的设计和卓越的性能，广泛应用于多种需要真空环境的场景。

产品特点
1.多样喷嘴直径：该系列提供多种喷嘴直径选择，从φ0.5到φ2.0不等。这种丰富的选择使得用户能够根据具体的流量需求灵活选用，无论是小流量还是大流量的应用场景，都能找到合适的配置。

2.紧凑轻便设计：喷嘴和躯体采用一体化成形树脂结构，不仅重量轻，而且安装方便。这种设计有助于节省空间，特别适用于对设备尺寸和重量有严格要求的工作环境。

3.多种类型可选：包含盒型（内置消声器）和直接排气型（无消声器）两种形式，满足不同用户对于噪音控制和安装方式的需求。

4.高效真空生成：能够快速产生高真空度，部分型号最大真空压力可达 - 88kPa（压力型）和 - 53kPa（流量型），为各种吸附、搬运作业提供强大的吸力保障。

5.快速接头设计：配备快速接头，使管道连接更加便捷，大大缩短了安装和调试时间，提高了工作效率。

E-mail: manager@cktworld.com
下载
上一个：没有上一个产品
下一个：ZU系列真空发生器
  • 项目/型号 喷嘴直径
      (mm)    		 吸入流量(l/min) 空气消耗量
    (1/min)    		 到达真空度(kPa) 供气压力
    (MPa)
    S L S L
    ZH05□ Ø0.5 5  8  13  -88  -48  0.45
    ZH07□ Ø0.7 12  20  23
    ZH10□ Ø1.0 24  34  46
    ZH13□ Ø1.3 40  70  78
    ZH15□ Ø1.5 55  75  95  -53
    ZH18□ Ø1.8 65  110  150
    ZH20□   Ø2.0 85  135  185

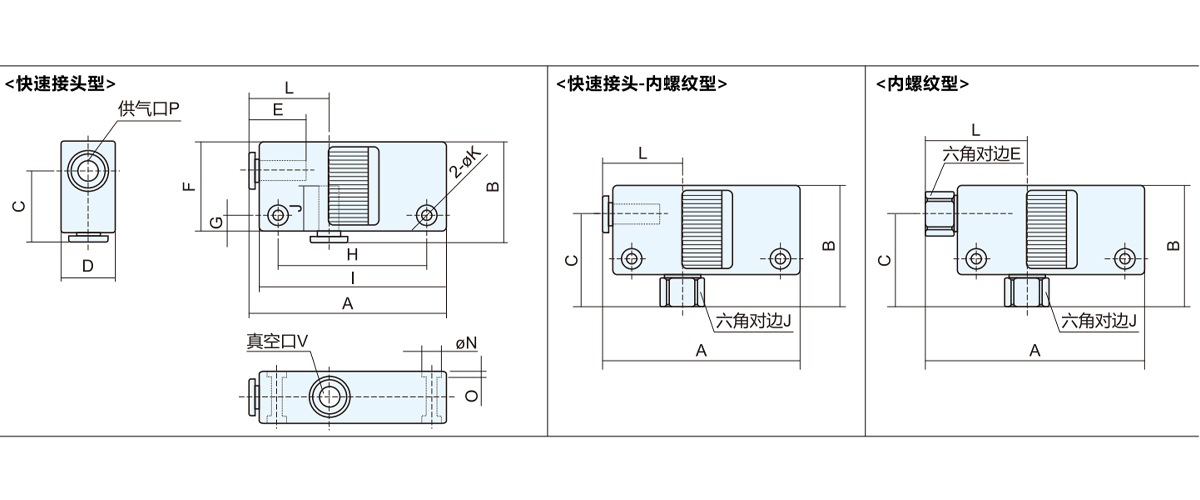

  • 型号 A B C D E F G H I J ØK L ØN O P V
    ZH05B□-06-06 60  31  22  16  17  28  5  47  57  17  3.2  24  5.8  2  Ø6 Ø6
    ZH07B□-06-06
    ZH10B□-06-06 63  32  23  18  29  50  60  26
    ZH13B□-08-10 78  38.5  27.5  23  18.5  35  7  61  75  21  4.2  28  7.5  3  Ø8 Ø10
    ZH05B□-06-01 60  38.5  29.5  16  17  28  5  47  57  12  3.2  24  5.8  2  Ø6 Rc1/8
    ZH07B□-06-01
    ZH10B□-06-01 63  39.5  30.5  18  29  50  60  26
    ZH13B□-08-02 78  50  39  23  18.5  35  7  61  75  17  4.2  28  7.5  3  Ø8 Rc1/4
    ZH05B□-01-01 67.5  38.5  29.5  16  12  28  5  47  57  12  3.2  31.5  5.8  2  Rc1/8 Rc1/8
    ZH07B□-01-01
    ZH10B□-01-01 70.5  39.5  30.5  18  29  50  60  33.5
    ZH13B□-01-02 86.5  50  39  23  14  35  7  61  75  17  4.2  36.5  7.5  3  Rc1/4

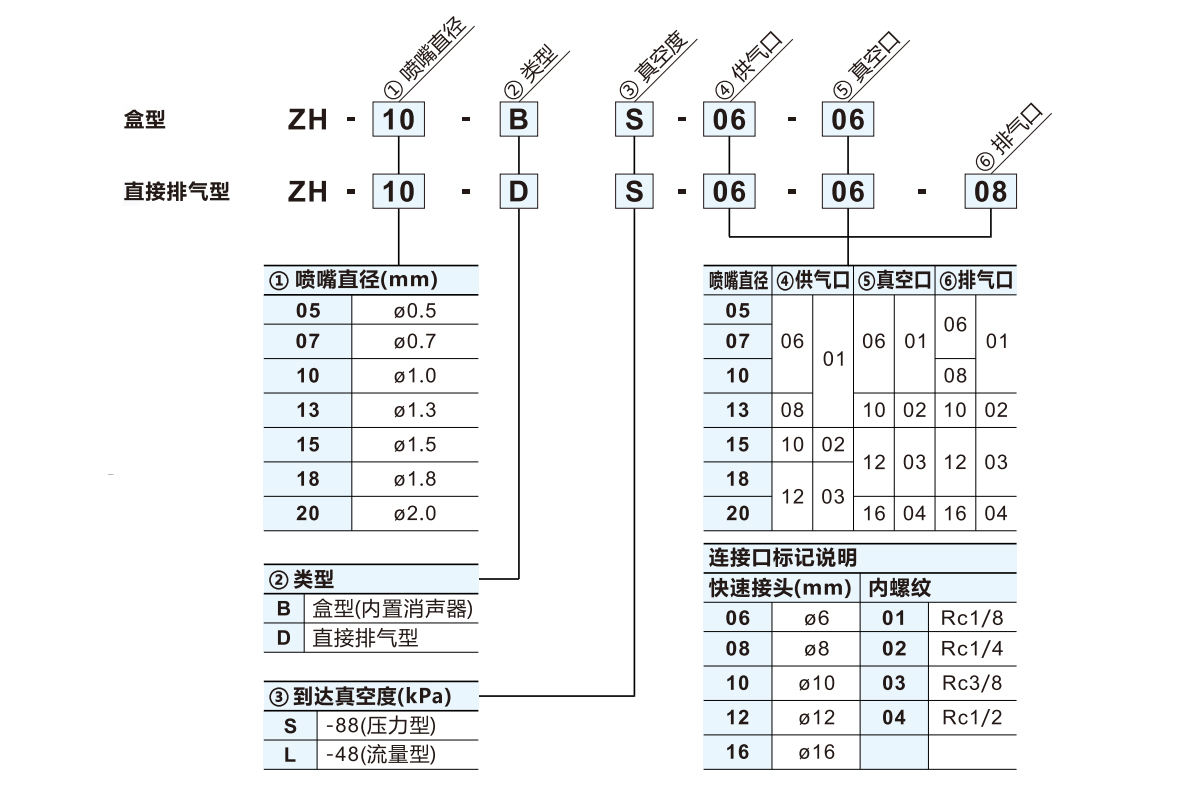

    □S:压力型，L：大流量型

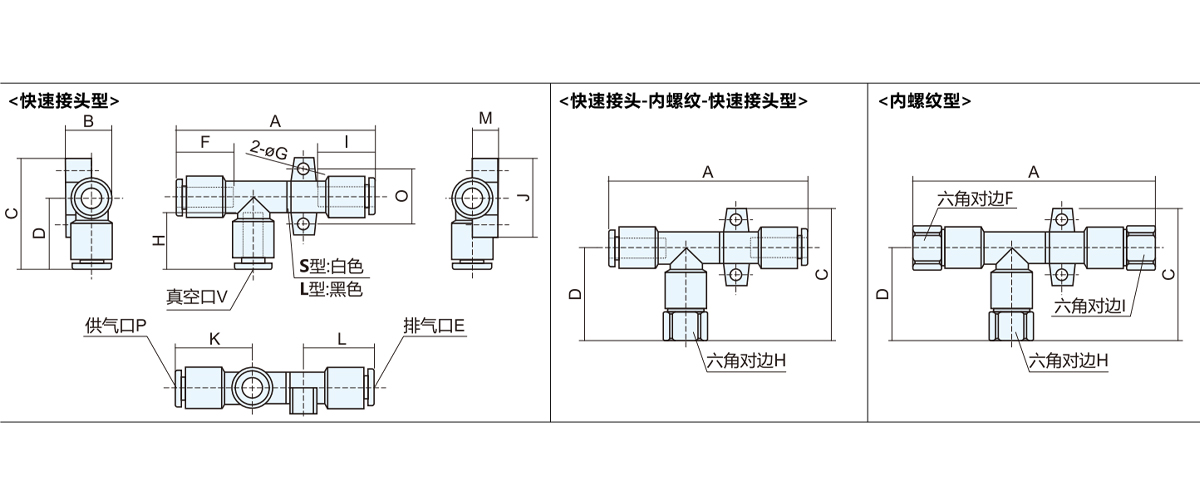

    型号 A B C D E F ØG H 1  J K L N O P V
    ZH05D□-06-06-06 58.5  14.2  34  22  Ø6 17  3.2  17  17  24  24  21  7.8  17  Ø6 Ø6
    ZH07D□-06-06-06 61
    ZH10D□-06-06-08 66/70 17.2  37  23  Ø8 4.2  18.5  28  28  24.5  9.6  20
    ZH13D□-08-10-10 74.5/79.5 20  42.5  27.5  Ø10 18.5  4.2  21  21  30  30  27  10.7  22  Ø8 Ø10
    ZH15D□-10-12-12 93.3  22.45  47  29.5  Ø12 21  4.2  22  22  35  35  32.8  12  27  Ø10 Ø12
    ZH05D□-06-01-06 58.5  14.2  41.5  29.5  Ø6 17  3.2  12  17  24  24  21  7.8  17  Ø6 Rc1/8
    ZH07D□-06-01-06 61
    ZH10D□-06-01-08 66/70 17.2  44.5  30.5  Ø8 4.2  18.5  28  28  24.5  9.6  20
    ZH13D□-08-02-10 74.5/79.5 20  54  39  Ø10 18.5  4.2  17  21  30  30  27  10.7  22  Ø8 Rc1/4
    ZH15D□-10-03-12 93.3  22.45  58.5  41  Ø12 21  4.2  19  22  35  35  32.8  12  27  Ø10 Rc3/8
    ZH05D□-01-01-01 73.5  14.2  41.5  29.5  Rc1/8 12  3.2  12  12  24  31.5  28.5  7.8  17  Rc1/8 Rc1/8
    ZH07D□-01-01-01 76
    ZH10D□-01-01-01 82/86 17.2  44.5  30.5  4.2  14  28  33.5  33  9.6  20
    ZH13D□-01-02-02 94.5/99.5 20  54  39  Rc1/4 14  4.2  17  17  30  36.5  38.5  10.7  22  Rc1/4
    ZH15D□-02-03-03 116.5  22.45  58.5  41  Rc3/8 17  4.2  19  19  35  43  44.5  12  27  Rc1/4 Rc3/8
    □S:压力型，L：大流量型。注：“S型尺寸/L型尺寸"

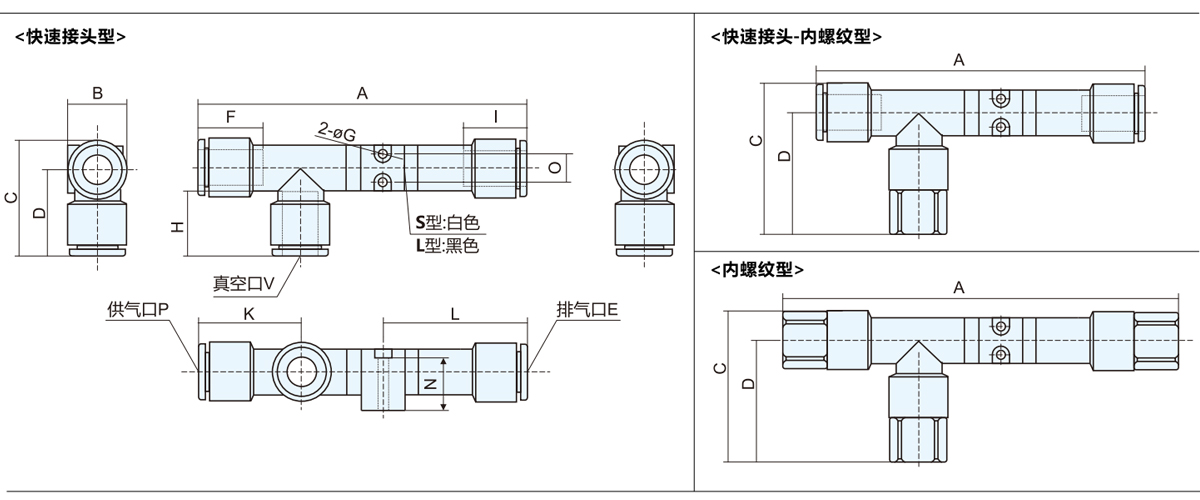

    型号 A B C D E F G H I K L N O P V
    ZH18D□-12-12-12 114  20.95  40.95  30.5  Ø12 22  3.5  22  22  35.5  50  17  10  Ø12 Ø12
    ZH20D□-12-16-16 124.6  26.75  45.95  32.7  Ø16 25  25  38.5  54.3  21.7  12  Ø16
    ZH18D□-12-03-12 114  20.95  52.45  42  Ø12 19  22  35.5  50  17  10  Rc3/8
    ZH20D□-12-04-16 124.6  26.75  60.95  47.7  Ø16 24  25  38.5  54.3  21.7  12  Rc1/2
    ZH18D□-03-03-03 133  20.95  52.45  42  Rc3/8 19  19  19  47  57.5  17  10  Rc3/8 Rc3/8
    ZH20D□-03-04-04 151.1  26.75  60.95  47.7  Rc1/2 24  24  50  69.3  22  12  Rc1/2
    □S:压力型，L：大流量型。
