CU/CUK系列自由安装型气缸

首页 / 产品 / 气动执行元件 / 自由安装气缸 / CU/CUK系列自由安装型气缸

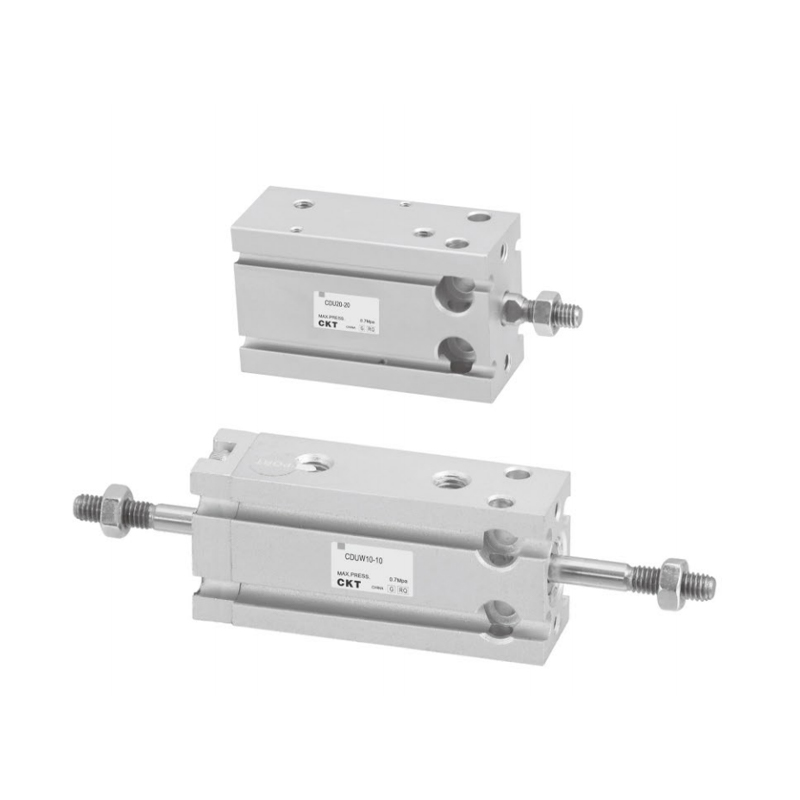

CU/CUK系列自由安装型气缸
  • CU/CUK系列自由安装型气缸
自由安装气缸

CU/CUK系列自由安装型气缸

CU/CUK系列为模块化自由安装型气缸，通过结构优化实现高度灵活的机械集成。其设计聚焦于简化安装流程与适配多元工况，适用于动态负载场景下的精密运动控制需求。

核心特性
▸结构自由度：本体提供多轴向固定接口，支持非标安装姿态，省却转接部件；

▸轻量化紧凑结构：低惯量本体设计显著降低系列负载，优化空间利用率；

▸多规格选项：涵盖宽范围缸径及行程组合，适配差异化负载与位移场景；

▸高稳定性导向：一体式精磨活塞杆导轨结构，实现无油化长效平稳运行；

▸内置传感系列：磁耦开关嵌入式封装设计，消除外部干涉风险，定位反馈集成化。

E-mail: manager@cktworld.com
下载
上一个：CUJB系列小型自由安装型气缸
下一个：没有下一个产品

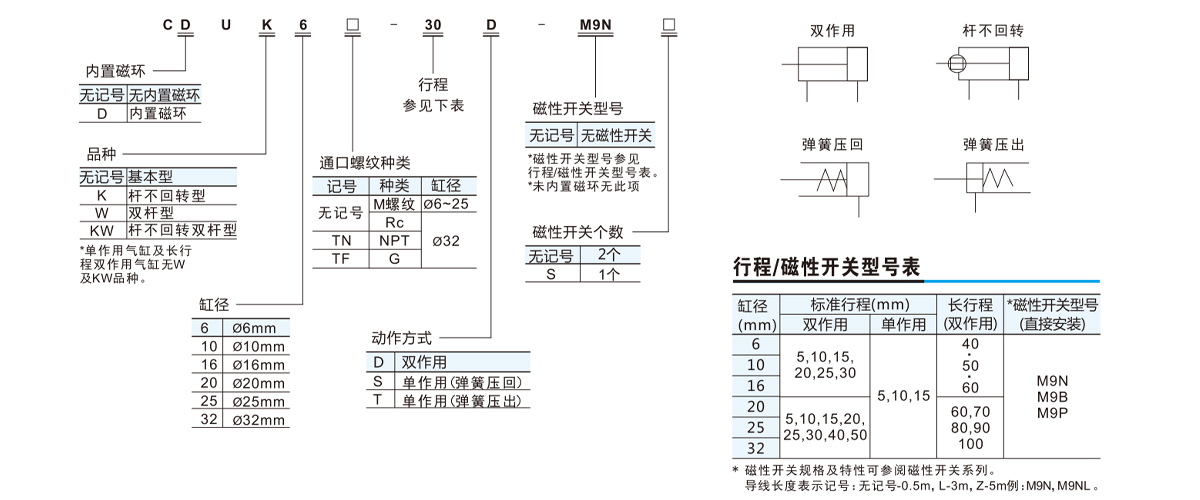

  • 缸 径 ( m m ) 6  10  16  20  25  32
    使用流体 空气
    动作方式 双作用
    单作用：弹簧压回/弹簧压出
    最高使用压力 0.7MPa
    最低使用
    压 力 M P a    		 双作用 单杆 0.12  0.06  0.05
    双杆、杆不回转气缓冲 0.15  0.10  0.08
    杆不回转双杆 0.18  0.13  0.11
    单作用 标准 0.20  0.15  0.13
    杆不回转 0.23  0.18  0.16
    环境和流体温度 带磁性开关： -10~60℃,无磁性开关： -10~70℃
    缓冲 两端橡胶缓冲
    使用活塞速度 50~500mm/s
    行 程 公 差 ( m m ) +1.00
    *给油 不需要
    安装形式 自由(多面安装)
    活塞杆不回转精度 ±0.8° ±0.5°
    接管口径 M5X0.8 1/8
    *如给油，请用透平1号油ISOVG32。

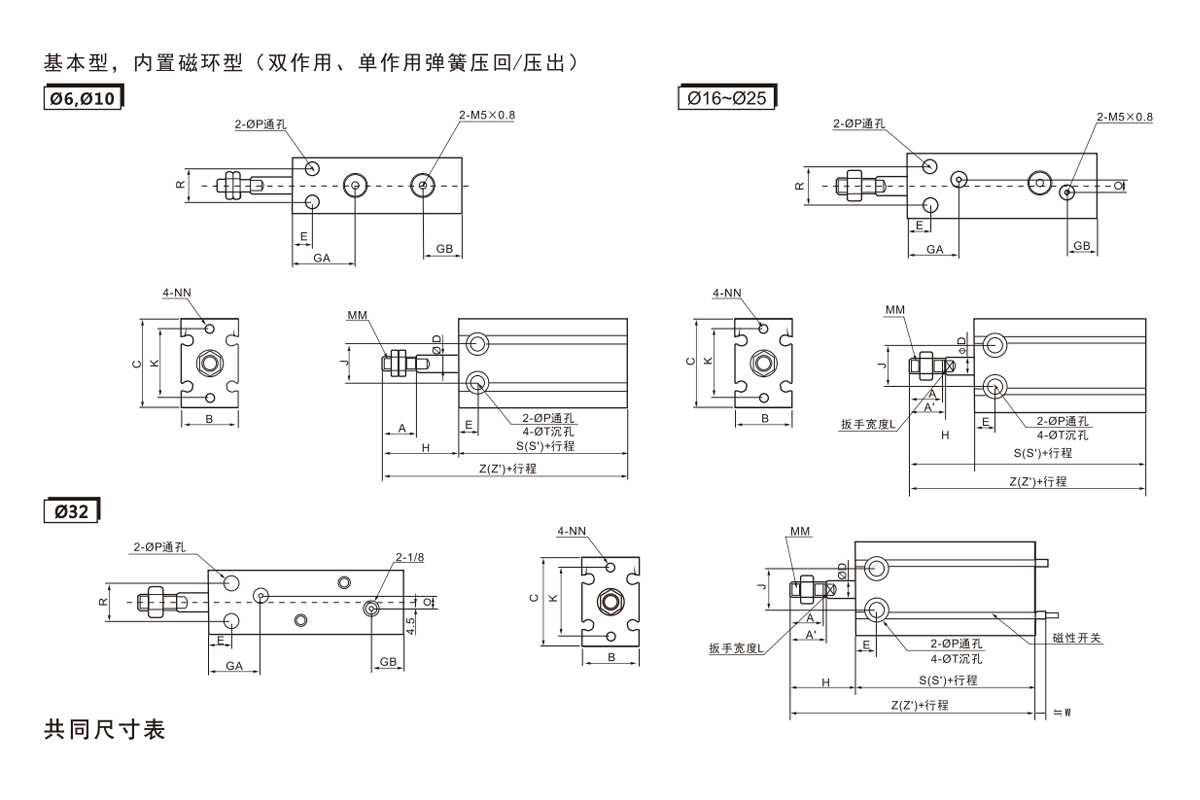

  • 型号 A A' B C ØD E GA GB J K L MM NN ØP Q R ØT
    C□ U6 7 - 13 22 3 7 15 10 10 17 - M3×0.5 M3×0.5
    深5    		 3.2 - 7 6深4.8
    C□ U10 10 - 15 24 4 7 16.5 10 11 18 - M4×0.7 M3×0.5 深5 3.2 - 9 6深5
    C□ U16 11 12.5 20 32 6 7 16.5 11.5 14 25 5 M5×0.8 M4×0.7 深6 4.5 4 12 7.6深6.5
    C□ U20 12 14 26 40 8 9 19 12.5 16 30 6 M6×1.0 M5×0.8 深8 5.5 9 16 9.3深8
    C□ U25 15.5 18 32 50 10 10 21.5 13 20 38 8 M8×1.25 M5×0.8深8 5.5 9 20 9.3深9
    C□ U32 19.5 22 40 62 12 11 23 13 24 48 10 M10×1.25 M6×1.0深9 6.6 13.5 24 11深11.5
    双作用尺寸表
    型号 H 基本型 内置磁环型
    S Z W S' Z'
    C□ U6-□ D 13 33 46 2.5 33 46
    C□ U10-□ D 16 36 52 1 36 52
    C□ U16-□ D 16 30 46 0 40 56
    C□ U20-□ D 19 36 55 1 46 65
    C□ U25-□ D 23 40 63 -1 50 73
    C□ U32-□ D 27 42 69 -4 52 79
    单作用(弹簧压回)尺寸表
    型号 H 基本型 内置磁环型
    S Z W S' Z'
    5st 10st 15st 5st 10st 15st 5st 10st 15st 5st 10st 15st
    C□ U6-□ S 13 38 43 48 51 56 61 2.5 38 43 48 51 56 61
    C□ U10-□ S 16 41 46 56 57 62 72 1 41 46 56 57 62 72
    C□ U16-□ S 16 35 40 50 51 56 66 0 45 50 60 61 66 76
    C□ U20-□ S 19 41 46 56 60 65 75 1 51 56 66 70 75 85
    C□ U25-□ S 23 45 50 60 68 73 83 -1 55 60 70 78 83 93
    C□ U32-□ S 27 47 52 62 74 79 89 -4 57 62 72 84 89 99
    单作用（弹簧压出）尺寸表
    型号 H 基本型 内置磁环型
    S Z W S' Z'
    5st 10st 15st 5st 10st 15st 5st 10st 15st 5st 10st 15st 5st 10st 15st
    C□ U6-□ T 18 23 28 38 43 48 56 66 76 2.5 38 43 48 56 66 76
    C□ U10-□ T 21 26 31 41 46 56 62 72 87 1 41 46 56 62 72 87
    C□ U16-□ T 21 26 31 45 50 60 66 76 91 0 45 50 60 66 76 91
    C□ U20-□T 24 29 34 41 46 56 65 75 90 1 51 56 66 75 85 100
    C□ U25-□ T 28 33 38 45 50 60 73 83 98 -1 55 60 70 83 93 108
    C□ U32-□T 32 37 42 47 52 62 79 89 104 -4 57 62 72 89 99 114

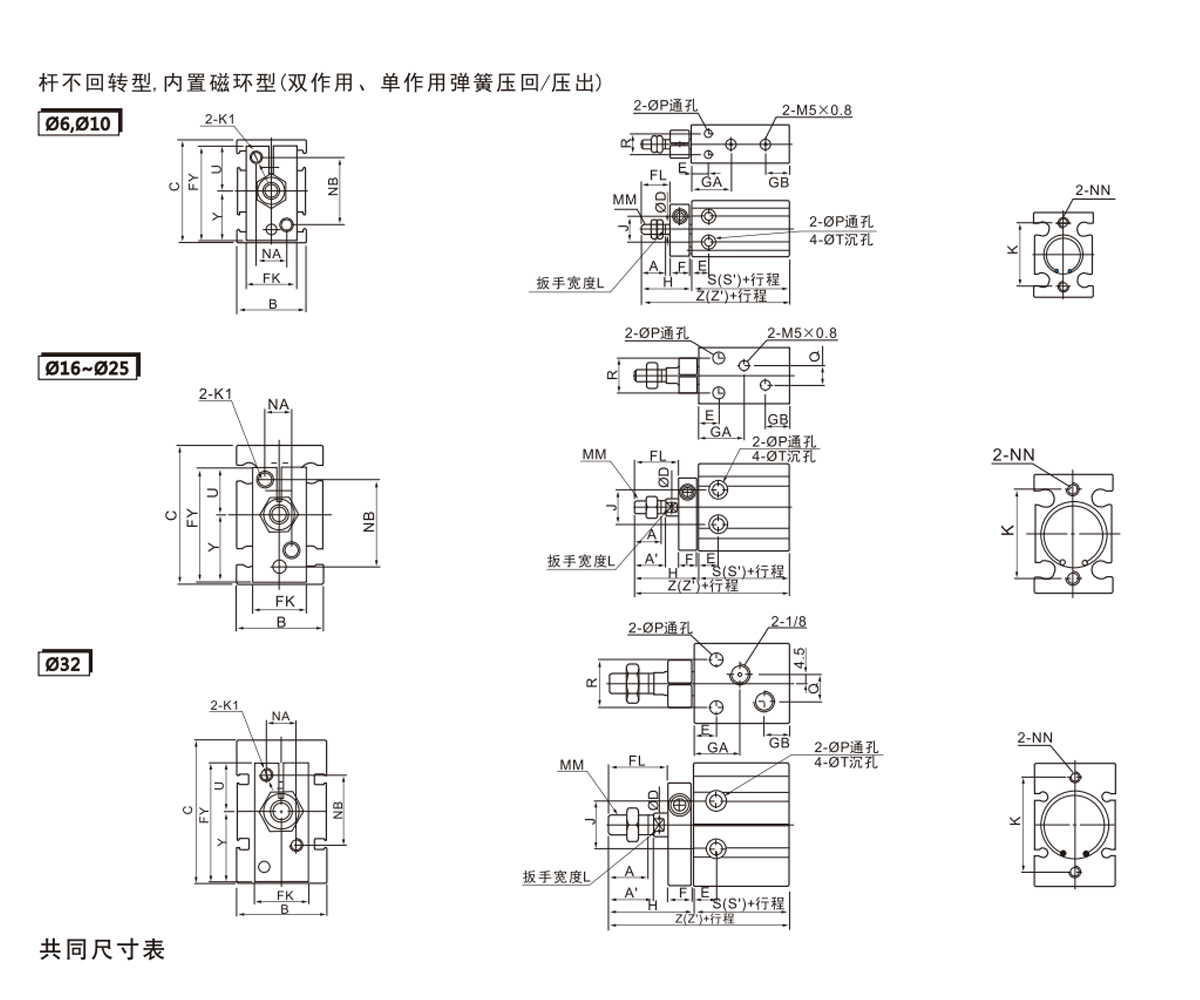

    型号 A A' B C ØD E F FL FK FY GA GB H J K L MM NA NB NN ØP Q R ØT U Y K1
    C□ UK6 7 - 13 22 3 7 8 9 11 20.5 15 10 18 10 17 - M3×0.5 6 14 M3×0.5深5 3.4 - 7 6深4.8 10 10.5 M3
    C□ UK10 10 - 15 24 4 7 8 12 12 22 16.5 10 21 11 18 - M4×0.7 7 15 M3×0.5深5 3.4 - 9 6深5 10.5 11.5 M3
    C□ UK16 11 12.5 20 32 6 7 8 17 13 28 16.5 11.5 26 14 25 5 M5×0.8 6 18 M4×0.7深6 4.5 4 12 7.6深6.5 12.5 15.5 M4
    C□ UK20 12 14 26 40 8 9 8 20 16 33 19 12.5 29 16 30 6 M6×1.0 8 20 M5×0.8深8 5.5 9 16 9.3深8 13.5 19.5 M4
    C□ UK25 15.5 18 32 50 10 10 10 22 20 43.5 21.5 13 33 20 38 8 M8×1.25 10 28 M5×0.8深8 5.5 9 20 9.3深9 19 24.5 M5
    C□ UK32 19.5 22 40 62 12 11 12 29 24 51.5 23 12.5 42 24 48 10 M10×1.25 12 32 M6×1.0深9 6.6 13.5 24 11深11.5 21 30.5 M5
    双作用尺寸表
    型号 H 没有磁环 内置磁环型
    S Z W S' Z'
    C□ UK6-□D 18 33 51 2.5 33 51
    C□ UK10-□D 21 36 57 1 36 57
    C□ UK16-□D 26 30 56 0 40 66
    C□ UK20-□ D 29 36 65 1 46 75
    C□ UK25-□D 33 40 73 -1 50 83
    C□ UK32-□D 42 42 84 -4 52 94
    单作用（弹簧压回）尺寸表
    型号 H 没有磁环 内置磁环型
    S Z W S Z'
    5st 10st 15st 5st 10st 15st 5st 10st 15st 5st 10st 15st
    C□ UK6-□ S 18 38 43 48 56 61 66 2.5 38 43 48 56 61 66
    C□ UK10-□ S 21 41 46 56 62 67 77 1 41 46 56 62 67 77
    C□ UK16-□ S 26 35 40 50 61 66 76 0 45 50 60 71 76 86
    C□ UK20-□ S 29 41 46 56 70 75 85 1 51 56 66 80 85 95
    C□ UK25-□ S 33 45 50 60 78 83 93 -1 55 60 70 88 93 103
    C□ UK32-□ S 42 47 52 62 89 94 104 -4 57 62 72 99 104 114
    单作用(弹簧压出）尺寸表
    型号 H ØT U Y 没有磁环 内置磁环型
    S Z W S' Z'
    5st 10st 15st 5st 10st 15st 5st 10st 15st 5st 10st 15st 5st 10st 15st
    C-C□ UK6-□T 23 28 33 6深4.8 10 10.5 38 43 48 61 71 81 2.5 38 43 48 61 71 81
    C-C□ UK10-□T 26 31 36 6深5 10.5 11.5 41 46 56 67 77 92 1 41 46 56 67 77 92
    C-C□ UK16-□T 31 36 41 7.6深6.5 12.5 15.5 45 50 60 76 86 101 0 45 50 60 76 86 101
    C-C□ UK20-□ T 34 39 44 9.5深8 13.5 19.5 41 46 56 75 85 100 1 51 56 66 85 95 110
    C-C□ UK25-□T 38 43 48 9.5深9 19 24.5 45 50 60 83 93 108 -1 55 60 70 93 103 118
    C-C□ UK32-□T 47 52 57 11深11.5 21 30.5 47 52 62 94 104 119 -4 57 62 72 104 114 129
