1. 滴油结构采用间隙密封形式。给油调节更稳定可靠;
2. 给油调节环只旋转一周，给油大小基本呈线状分布，可根据刻度环位置大致推算出给油量大小;
3. 可不停气加油;
4. 特殊的滴油嘴结构，使滴油出□处产生负压，起雾流量低;
5. 压力调节稳定. 重复精度高;
6. 快速可靠的固定连接，安装精度高;
7. 有手动. 差压及自动排水等三种排水形式可供选择;
8. 高效率的水份和固体颗粒去除功能。

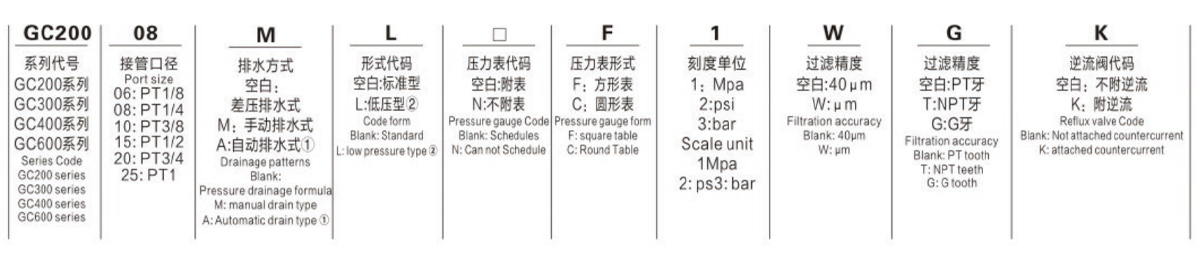

| 型号 | GC200-06 | GC200-08 | GC300-08 | GC300-10 | GC300-15 | GC400-10 | GC400-15 | GC600-20 | GC600-25 | ||
| 工作介质 | 空气 | ||||||||||
| 接管口径 | PT1/8 | PT1/4 | PT1/4 | PT3/8 | PT1/2 | PT3/8 | PT1/2 | PT3/4 | PT1 | ||
| 滤芯精度 | 40μm或5μm | ||||||||||
| 使用压力范围 | 自动及差压排水式：0.15~0.9Mpa(20~130Psi)手动排水式：0.05~0.9Mpa(7~130Psi) | ||||||||||
| 保证耐压力 | 1.5Mpa(215Psi) | ||||||||||
| 使用温度范围 | -20~70℃ | ||||||||||
| 滤水杯容量 | 10CC | 40CC | 80CC | 230CC | |||||||
| 给油杯容量 | 25CC | 75CC | 160CC | 380CC | |||||||
| 建议润滑用油 | ISO VG 32或同级用油 | ||||||||||
| 重量 | 580g | 1300g | 2360g | 5550g | |||||||
| 构成元件 | 过滤器 | GF200-06 | GF200-08 | GF300-08 | GF300-10 | GF300-15 | GF400-10 | GF400-15 | GF600-20 | GF600-25 | |
| 调压阀 | GL200-06 | GL200-08 | GL300-08 | GL300-10 | GL300-15 | GL400-10 | GL400-15 | GL600-20 | GL600-25 | ||
| 油雾器 | GR200-06 | GR200-08 | GR300-08 | GR300-10 | GR300-15 | GR400-10 | GR400-15 | GR600-20 | GR600-25 | ||

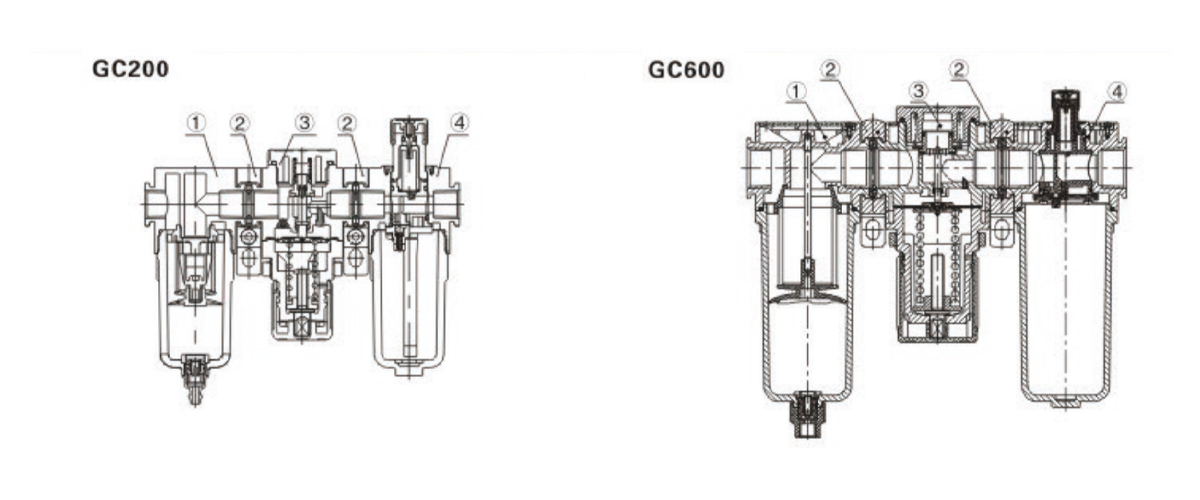

| 序号 | 名称 | 序号 | 名称 |
| ① | G系列过滤器 | ③ | G系列调压阀 |
| ② | 联接支架 | ④ | G系列油雾器 |

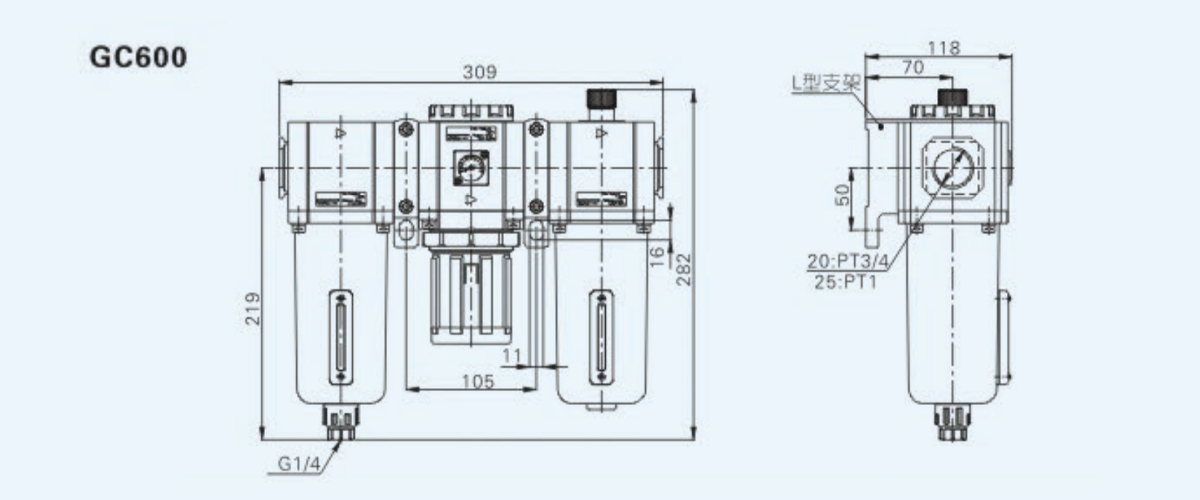

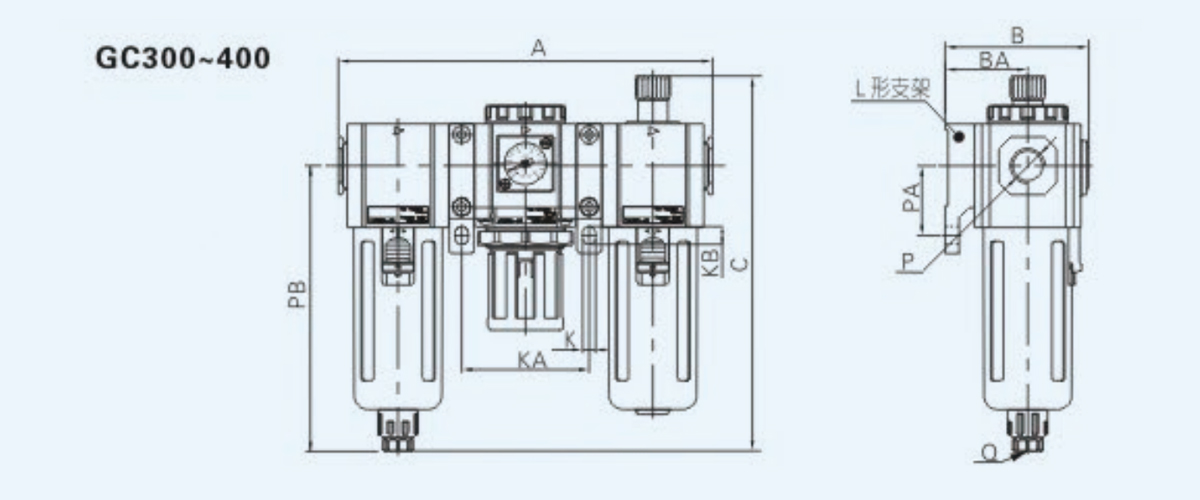

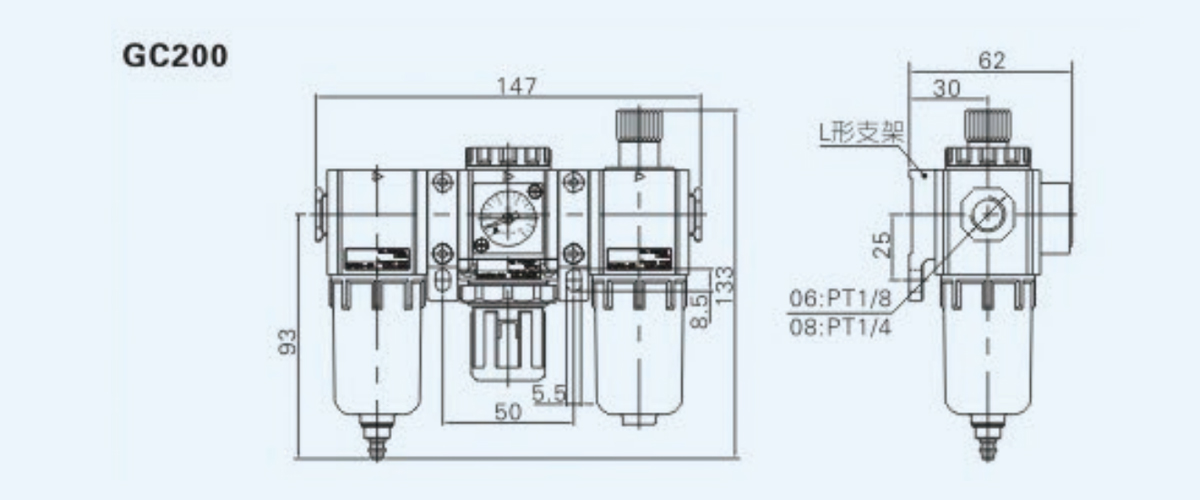

| 型号/ 符号 | A | B | BA | C | K | KA | KB | P | PA | PB | E |
| GC300-08 | 188 | 72 | 41.5 | 188 | 6.5 | 64 | 9 | PT1/4 | 35 | 143 | G1/8 |
| GC300-10 | 188 | 72 | 41.5 | 188 | 6.5 | 64 | 9 | PT3/8 | 35 | 143 | G1/8 |
| GC300-15 | 188 | 72 | 41.5 | 188 | 6.5 | 64 | 9 | PT1/2 | 35 | 143 | G1/8 |
| GC400-10 | 248 | 89 | 50 | 216 | 8.6 | 84 | 12 | PT3/8 | 40 | 166.5 | G1/4 |
| GC400-15 | 248 | 89 | 50 | 216 | 8.6 | 84 | 12 | PT1/2 | 40 | 166.5 | G1/4 |
