KQB2系列不锈钢快插接头

首页 / 产品 / 气动辅助元件 / 不锈钢快转接头 / KQB2系列不锈钢快插接头

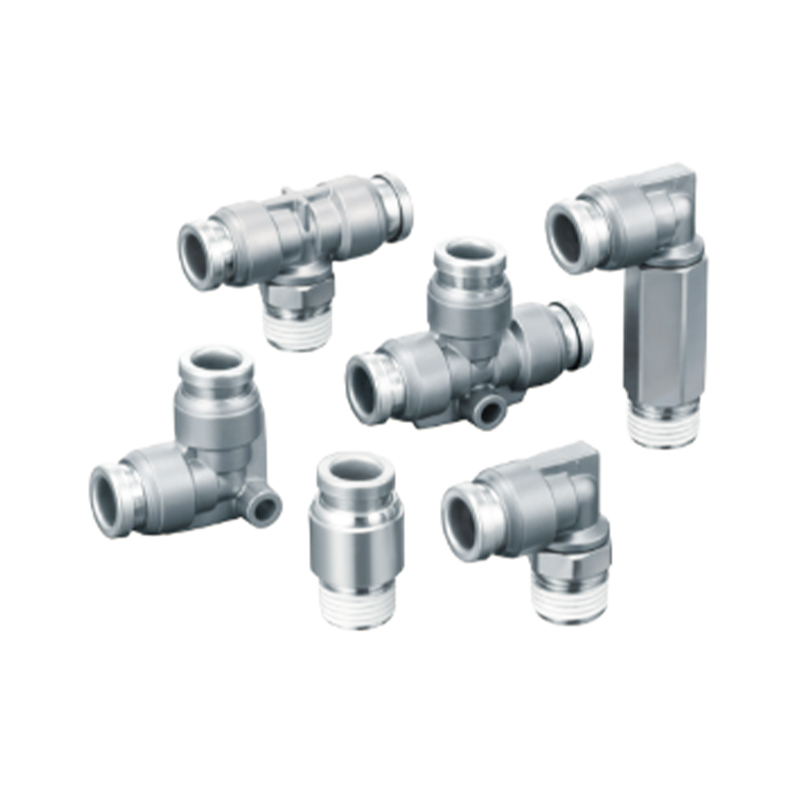

KQB2系列不锈钢快插接头
  • KQB2系列不锈钢快插接头
不锈钢快转接头

KQB2系列不锈钢快插接头

KQB2系列采用高等级不锈钢一体化成型技术，专为需要快速拆装及可靠密封的流体传输场景设计，满足工业环境对洁净度与耐用性的综合需求。

核心特性

材质稳定性：全不锈钢结构具备原生抗腐蚀能力，避免介质污染风险，适应酸碱环境及温压波动
瞬时闭锁机制：推拉式单向锁扣设计实现盲操作连接，内置自补偿密封环消除渗漏隐患
系列兼容拓展：支持多种管径的模块化串接，允许在复杂管路中灵活配置分支节点
维护成本优化：无工具拆装特性大幅缩短设备停机时间，卡簧结构可独立更换降低维保支出

E-mail: manager@cktworld.com
下载
上一个：KQG2系列SUS316不锈钢快插接头
下一个：没有下一个产品
  • 规格
    使用流体 空气、水、蒸气
    使用压力范围注2) -100kPa~1MPa注3)
    耐压试验压力 3.0MPa
    环境温度及使用流体温度注4) -5~150℃(但未冻结)注3)
    使用油脂类 无润滑脂规格
    螺纹部的密封 带密封剂
    注1软尼龙管的场合，水不能使用。
    注2）泄漏不为0，故泄漏试验等真空保持的使用要进免。
    注3请确认配管的使用压力范围和使用温度范圈。
    注4)以下条件下应安装内衬套.(3.2除外)
    ·温度变化急剧的流体及环境下使用的场合。
    ·高温下使用的场合。

    适合管子
    管子材质 FEP、PFA、尼龙、软尼龙注1)、聚氨酯、聚烯
    管子外径 Ø1/8",Ø5/32",Ø1/4",Ø5/16",Ø3/8",Ø1/2"

    ※ 内衬套装配温度条件
    使用管子 温度
    FEP管子/TH系列 80℃以上
    PFA管子/TL系列 120℃以上

    备件
    名称 管子
    外径    		 型号 材质
    垫片 一 M-5G3 SUS316
    特殊FKM
    面板螺母 Ø3.2 Ø4 KQB223-P01 C3604
    Ø6 KQB206-P01
    Ø8 KQB208-P01
    Ø10 KQB210-P01
    Ø12 KQB212-P01
    Ø16 KQB216-P01

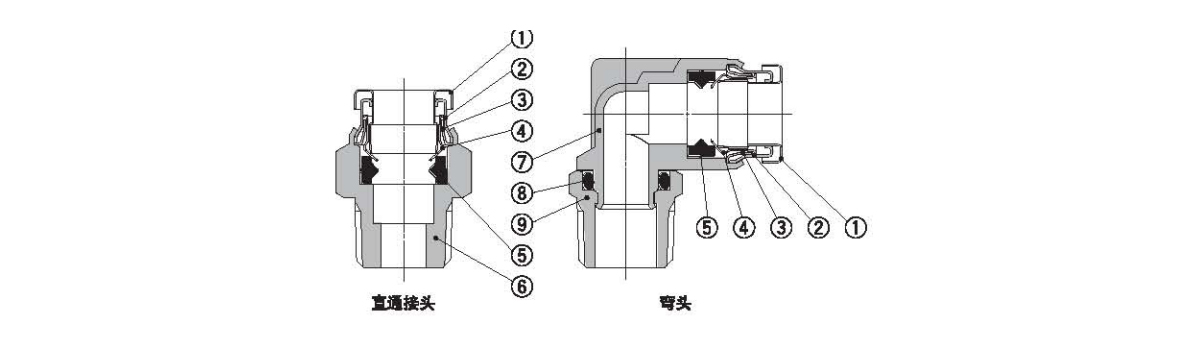

  • 序号 名称 材质
    1  释放套 SUS304
    2  导套1 SUS304
    3  导套2 SU8304
    4  弹簧夹 SUS304
    5  密 封 特殊FKM(氟涂层)
    6  直通接头体 C3604(无电解镀镍)
    7  弯头体 SU8316
    8  O形圈 特殊FKM(氟涂层)
    9  压入按头 C3804(无电解铍镍)

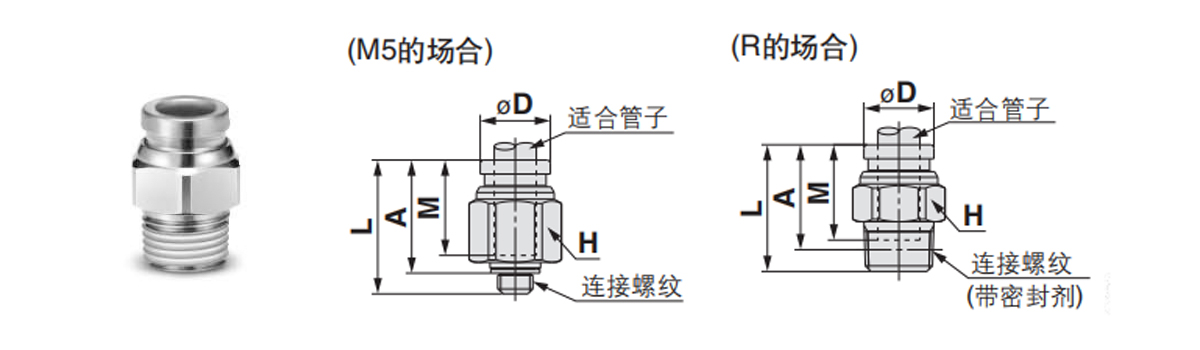

  • 直通接头: KQB2H
    适合管子
    外 径 mm    		 连接螺纹
    R,M    		 型号 H(六角对边) ØD注1) L A※  M      注2)
    有效截
    面积mm²    		 质量g
    Ø3.2 M5×0.8 KQB2H23-M5 8  8  16.5  13.5  12  3   3.4
    1/8 KQB2H23-01S 10  15.4  12.3  3.4   6
    1/4 KQB2H23-02S 14  21  16.3  17.8
    Ø4 M5×0.8 KQB2H04-M5 10  8.7  17.1  14.1  12.6  4   5.3
    1/8 KQB2H04-01S 15.3  12.2  5.6   5.6
    1/4 KQB2H04-029 14  20.9  16.2  172
    Ø6 M5×0.B KQB2H06-M5 12  11.1  19.1  16.1  13.6  4   8
    1/8 KOB2H06-01S 18.1  15  13.1   7.3
    1/4 KQB2H06-02S 14  20.8  16.1  152
    3/B KQB2H08-033 17  23  17.9  28.8
    Ø8 1/8 KCB2H08-01S 14  13.4  24.5  21.4  18.1   28.1  13.5
    1/4 KQB2H08-029 22.3  17.6
    3/B KQB2H08-033 17  23.7  18.6  26
    Ø10  1/B KQB2H10-01S 17  16.4  25.5  22.4  17  26.1  19.8
    1/4 KQB2H10-02S 27.9  23.2   41.5  22.7
    3/B KQB2H10-03S 23  17.9  21.6
    1/2 KQB2H10-04S 22  28.6  22.2  53.9
    Ø12 1/4 KQB2H12-02S 19  18.5  30.5  25.8  18.6   58.3  28.8
    3/B KQB2H12-033 24.7  19.6  21.5
    1/2 KQB2H12-04S 22  28.7  22.3  47
    Ø16 3/B KQB2H16-03S 24  24.6  33.6  28.5  20.8   81  48.3
    1/2 KQB2H16-04S 29.5  23.1   113  392
      *螺纹拧入后的参考尺寸。
    注1)BD意味最大径。
    注2表示FEP管子使用时的值。
    Ø6仅表示尼龙管子使用时的值。

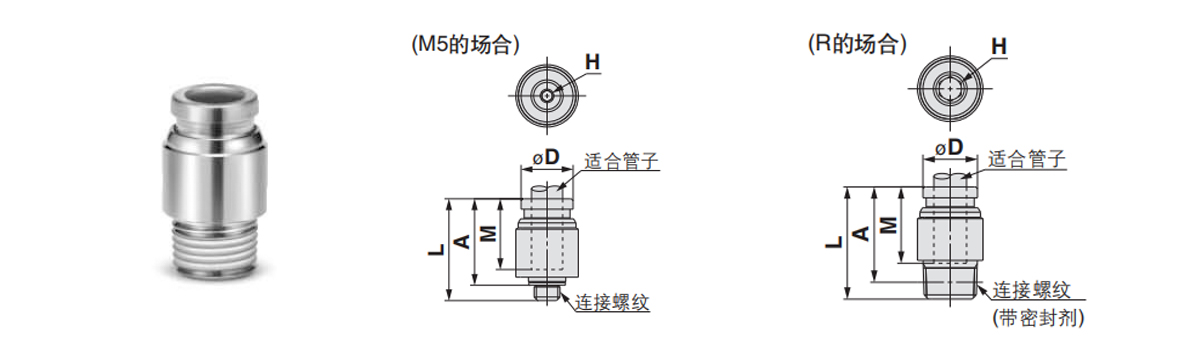

    内六角直通接头: KQB2S
    适合管子
    外 径 mm    		 连接螺纹
    R,M    		 型号 H(六角对边) ØD注1) L A※  M      注2)
    有效截
    面积mm²    		 质量g
    Ø3.2 M5×0.B KQB2S23-M5 2  9  16.5  13.5  12  3  4
    Ø4 M5×0.8 KQB2S04-M5 2  9  17.1  14.1  12.8  4  3.9
    1/B KQB2804-01S 3  10  20.4  17.3  4.1  7.9
    Ø6 M5×0.B KQB2S08-M5 2  12  18.6  16.6  13.8  4  7.8
    1/B KQB2S06-01S 4  20.6  17.5  10  9.1
    1/4 KQB2S06-02S 14  15.9  10.7  14.7
    Ø8 1/8 KQB2S08-01S 5  14  24.7  21.6  18.1    17.2  13
    1/4 KQB2S08-02S 6  22.9  18.2  23.3  13.5
    3B KQB2S08-03S 17  23.1  18  24
    Ø10 1/8 KQB2610-01S 5  17  25.6  22.5  17    17.2  18.6
    1/4 KQB2S10-02S 8  27.5  22.8    39  20
    3/B KQB2$10-03S 24  18.9  22
    1/2 KQB2810-04S 22  17.8  39.2
    Ø12 1/4 8  19  30.6  25.8  18.6    48  28
    3/B KQB2$12-03S 10  24.9  19.8    60  202
    1/2 KQB2812-04S 22  18.5  35.3
    Ø16 3/B KQB2S16-03S 10  24.6  33.2  28.1  20.8    81  43.6
    1/2 KQB2316-04S 12  29.4  23  113  40.3
      *螺纹拧入后的参考尺寸。
    注1)BD意味最大径。
    注2表示FEP管子使用时的值。
    Ø6仅表示尼龙管子使用时的值。

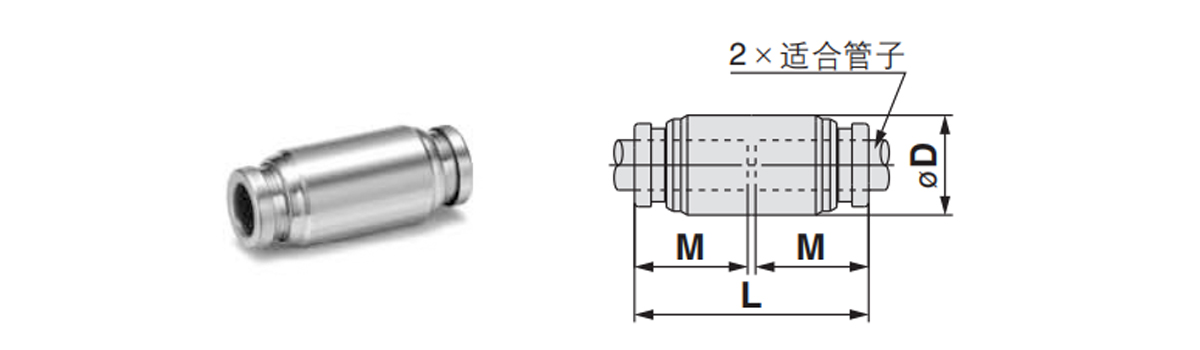

    直通接头: KQB2H
    适合管子外径mm 型号 ØD 注 1) L M      注 2) 有效截面积mm² 质量 g
    Ø3.2 9  25  12  3.4  8.8
    Ø4 KQB2H04-00 9  26.2  12.6  5.6  6.8
    Ø6 12  28.2  13.6  13.1  12
    Ø8 KOB2H08-00 14  33.2  18.1  26.1  17.4
    Ø10 KOB2H10-00 17  35  17  41.5  272
    Ø12 KQB2H12-00 19  38.2  18.6  58.3  33.7
    Ø18 KOB2H16-00 24.6  42.6  20.8  113  58.1
     注1)ØD意味最大径。
    注2)表示FEP管子使用时的值。
    Ø16仅表示尼龙管子使用时的值，

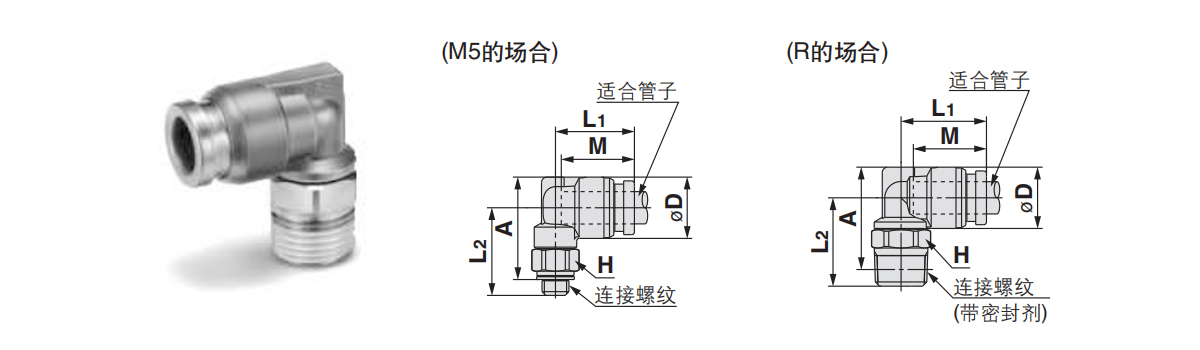

    弯头: KQB2L
    适合管子外径mm 连接耀纹
    R,M    		 型号 H
    (六角对边)    		 注 1)
    ØD    		  L1 L2 A※ M 注 2)
    有效截面积mm²    		 质量 g
    Ø3.2 M5×0.B KQB2L23-M5 8  8.3  13.1  14.B 16  12  2.6  6.5
    1/8 KQB2L23-01S 10  13.6  14.9  15.9  3  8
    1/4 KQB2L23-029 14  18.7  18.1  16.6
    Ø4 M5×0.B KQB2L04-M5 8  9.1  13.7  152  16.8  12.8  3.5  7
    1/8 KQB2L04-01S 10  14.4  15.3  16.7  4.2  8.6
    1/4 KQB2L04-02S 14  19.1  18.8  17.5
    Ø6 M5×0.B 8  11.4  14.7  16.3  19  13.6  3.5  9
    1/8 KQB2L06-01S 10  15.9  18.4  11.4  10.2
    1/4 KQB2L06-02S 14  202  21.2  19.1
    38  KQB2L06-035 17  21.6  22.2  31.2
    Ø8 1/8 KQB2L08-01S 12  13.7  18.6  18.3  22  18.1    21.8  14.8
    1/4 KQB2L08-02S 14  19.1  21.5  23.6  20.8
    3/8 KQB2L08-03S 17  22.9  24.6  32.8
    Ø10 1/8 KQB2L10-01S 12  16.6  20  19.7  24.9  17  21.6  20.4
    1/4 KOB2L10-02S 14  21  22.9  26.5  35.2  23.7
    38  KQB2L10-03S 17  24.3  27.5  34.5
    1/2 KQB2L10-04S 22  28.5  30.4  62.6
    Ø12 1/4 KCB2L12-028 14  18.7  22.6  24  28.6  18.6  50.2  27.4
    38  KQB2L12-03S 17  23.6  25.3  29.5  34.3
    1/2 KQB2L12-04S 22  29.5  32.4  60.8
    Ø16 3/8 KQB2L16-03S 19  24.6  28.3  28  34.5  20.8    71  47
    1/2 KQB2L16-049 22  27.3  31.8  37  100  62.6
    R螺纹拧入后的参考尺寸。
    注1)ØD意味最大径。
    注2)表示FEP管子使用时的值。
    Ø16仅表示尼龙管子使用时的值。

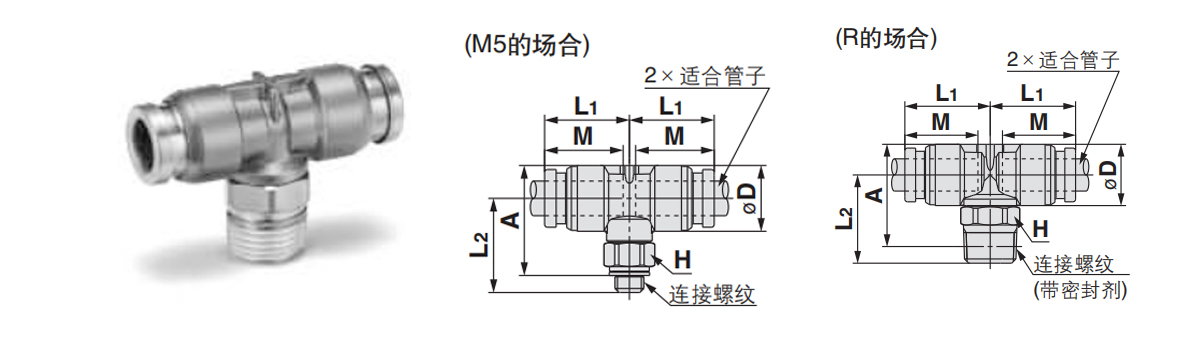

    双管T形接头: KQB2T
    适合管子外径mm 连接螺纹R,M 型号 H
    (六角对边)    		 注 1)
    ØD    		 L1 L2 A※ M 注 2)
    有效截面积mm²    		 质量 g
    Ø3.2 M5×0.8 KQB2T23-M5 8  8.3  13.1  14.8  16  12  3.2  8.2
    1/8 KQB2L23-01S 10  13.8  14.9  15.9  3.4  9.6
    1/4 KQB2T23-02S 14  18.7  18.1  18.4
    Ø4 M5×0.B KQB2T04-M5 8  9.1  13.7  15.2  16.8  12.6  4.5  9.1
    18  KQB2T04-019 10  14.4  15.3  16.7  B 10.6
    1/4 KQB2T04-02S 14  19.1  18.9  19.4
    Ø6 M5×0.B KQB2T06-M5 8  11.4  14.7  18.3  19  13.6  4.5  12.1
    1/8 KQB2T06-019 10  15.9  16.4  13.9  13.6
    1/4 KQB2T06-028 14  20.2  21.2  22.5
    3/8 KQB2T06-03S 17  21.8  22.2  35
    Ø8 1/8 KQB2T08-01S 12  13.7  18.6  18.3  22  16.1  26.3  20
    1/4 KQB2T08-028 14  19.1  21.5  23.6  26.1
    3/8 KQB2T08-03S 17  22.9  24.6  38
    Ø10 1/8 KCB2T10-018 12  16.6  20  19.7  24.9  17  40.8  28.6
    1/4 KQB2T10-028 14  21  22.9  26.5  31.5
    3/8 KQB2T10-03S 17  24.3  27.5  42.4
    1/2 KQB2T10-049 22  28.5  30.4  70.4
    Ø12 1/4 KQB2T12-028 14  18.7  22.6  24  28.6  18.6  57.2  38.1
    3/8 KQB2T12-03S 17  23.6  25.3  29.5  39.7
    1/2 KQB2T12-04S 22  29.5  32.4  70.8
    Ø16 38  KQB2T16-03S 19  24.6  26.3  28  34.5  20.8  71  64.4
    1/2 KQB2T16-04S 22  27.3  31.8  37  100  79
    R螺纹拧入后的参考尺寸。
    注1)ØD意味最大径。
    注2)表示FEP管子使用时的值。
    Ø16仅表示尼龙管子使用时的值。

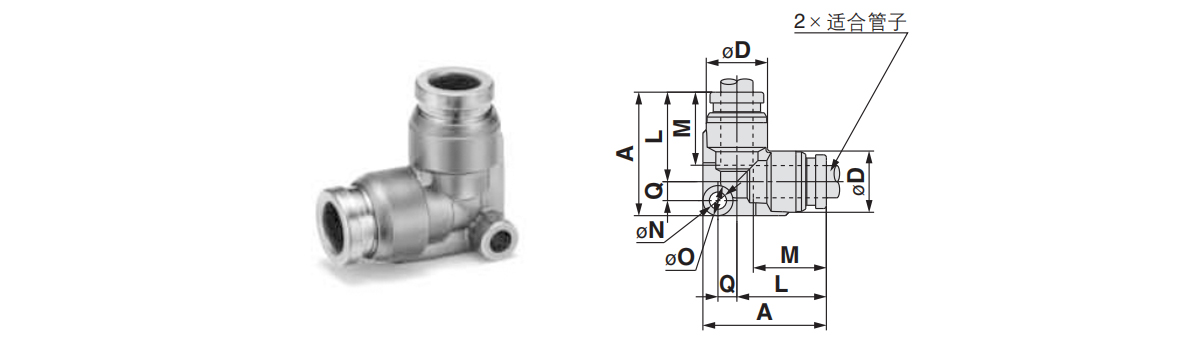

    直角弯管 KQB2L
    适合管子外径mm 型号 注 1)
    ØD    		  L  A Q M ØN O 注 2)
    有效截面积mm²    		 质量 g
    Ø3.2 KQB2L23-00 8.3  13.6  19.3  2.8  12  3.2  5.6  3  6.3
    Ø4 KQB2L04-00 9.1  14.6  20.5  3.1  12.6  3.2  5.6  4.2  7.4
    Ø6 KQB2L06-00 11.4  16.6  23  3.6  13.6  3.2  5.6   11.4  11
    Ø8 KQB2L08-00 13.7  20.1  29.1  5  16.1  4.2  8   21.6  202
    Ø10 KQB2L10-00 16.6  22  31.7  5.7  17  4.2  8   35.2  29.6
    Ø12 KQB2L12-00 18.7  24.6  35  6.4  18.6  4.2  8   50.2  37.1
    Ø16 KQB2L16-00 24.6  28.8  40.5  7.7  20.8  4.2  8  100  59.7
    R螺纹拧入后的参考尺寸。
    注1)ØD意味最大径。
    注2)表示FEP管子使用时的值。
    Ø16仅表示尼龙管子使用时的值。

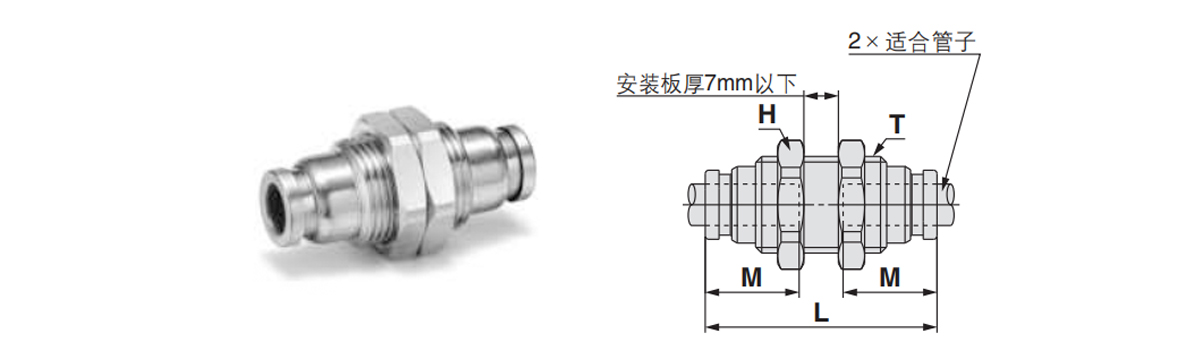

    面板安装直通接管: KQB2E
    适合管子外径mm 型号 T
    (M)    		 H
    (六角对边)    		 L 安装孔 M 注 2)
    有效截面积mm²    		 质量 g
    Ø3.2 KQB2E23-00 M10×1 12  322  11  12  3.4  14.8
    Ø4 KQB2E04-00 M10×1 12  32.4  11  12.6  5.6  14.7
    Ø6 KQB2E06-00 M14×1 17  35.4  15  13.6  13.1  29.2
    Ø8 KQB2E08-00 M15×1 19  38.8  16  16.1  26.1  34.9
    Ø10 KQB2E10-00 M18×1 21  40  19  17  41.5  47.1
    Ø12 KQB2E12-00 M20×1 24  42.4  21  18.6  58.3  58.7
    Ø16 KQB2E16-00 M27×1 30  48.8  28  20.8  113  107.2
    注）表示FEP管子使用时的值。
    Ø16仅表示尼龙管子使用时的值

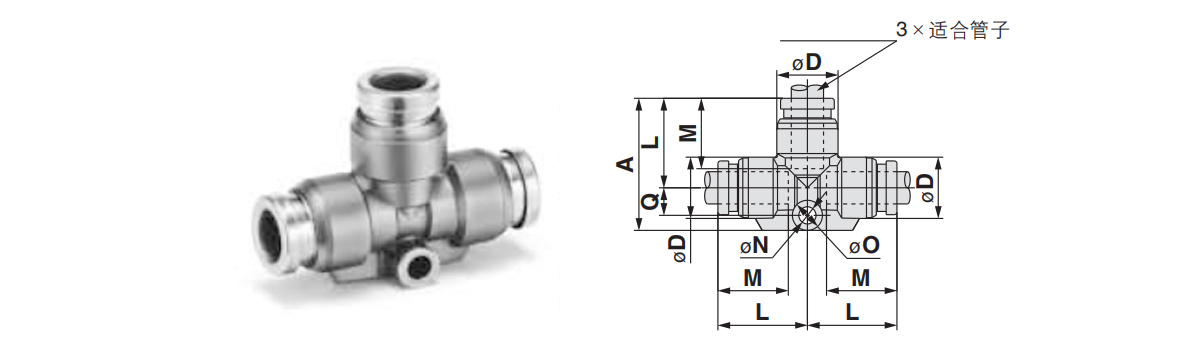

    T形接管: KQB2T
    适合管子外径mm 型号 注 1)
    D    		 L A Q M ØN ØO 注 2)
    有效截面积mm²    		 质量 g
    Ø3.2 KQB2T23-D0 8.3  13.6  20.5  4.1  12  3.2  5.6  3.4  7.9
    Ø4 KQB2T04-00 9.1  14.6  21.8  4.4  12.6  3.2  5.6  6.4  9.5
    Ø6 KQB2T06-00 11.4  16.6  24.6  52  13.6  3.2  5.6   13.4  142
    Ø8 KQB2T08-D0 13.7  20.1  31.1  7  16.1  4.2  8   25.6  24.4
    Ø10 KQB2T10-00 16.6  22  34  8  17  4.2  8   40  38.8
    Ø12 KQB2T12-00 16.7  24.6  37.7  9.1  18.6  4.2  8   57.4  47
    Ø16 KQB2T16-D0 24.6  28.8  43.4  10.6  20.8  4.2  8  100  75.5
