ZP系列带锁圈真空吸盘带适配器&缓冲支架（Ø9~Ø50）

首页 / 产品 / 真空元件 / 真空吸盘 / ZP系列带锁圈真空吸盘、带适配器&缓冲支架 / ZP系列带锁圈真空吸盘带适配器&缓冲支架（Ø9~Ø50）

ZP系列带锁圈真空吸盘带适配器&缓冲支架（Ø9~Ø50） ZP系列带锁圈真空吸盘带适配器&缓冲支架（Ø9~Ø50）
  • ZP系列带锁圈真空吸盘带适配器&缓冲支架（Ø9~Ø50）
  • ZP系列带锁圈真空吸盘带适配器&缓冲支架（Ø9~Ø50）
ZP系列带锁圈真空吸盘、带适配器&缓冲支架

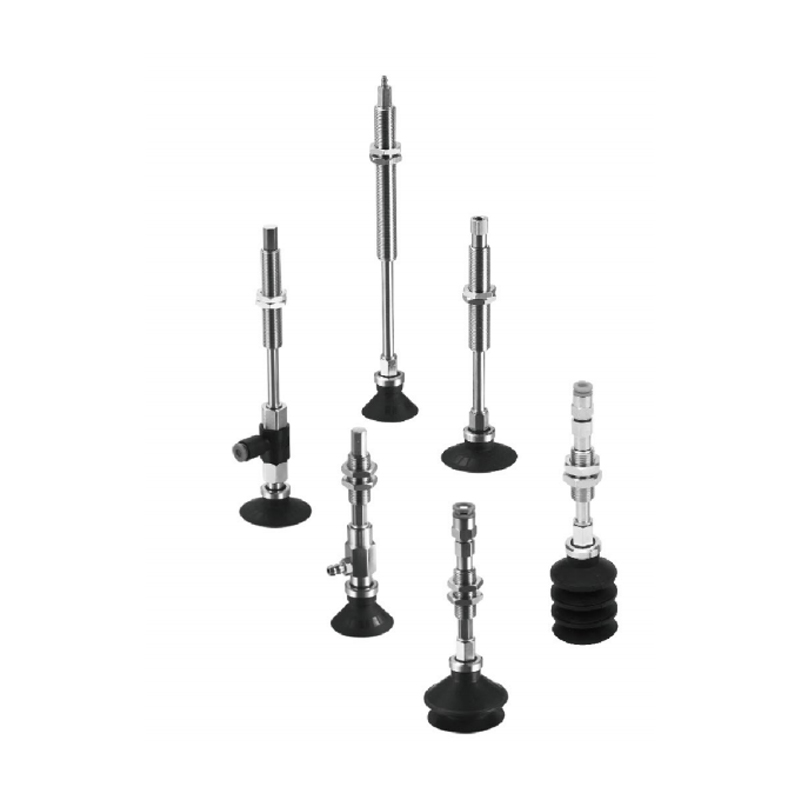

ZP系列带锁圈真空吸盘带适配器&缓冲支架（Ø9~Ø50）

ZP系列带锁圈真空吸盘带适配器&缓冲支架（适用Ø9~Ø50）集成锁圈机构与缓冲功能的真空吸盘组件，适配多规格吸盘（Ø9~Ø50），实现稳定抓取与工件保护。

核心特性
1.锁固防脱设计：内置机械锁圈自动紧固吸盘，避免负压波动导致的意外脱落。
2.柔性缓冲结构：内置弹性元件吸收工件接触冲击，降低精密表面损伤风险。
3.模块化适配接口：标准化螺纹/快换接口兼容主流真空系列，支持快速更换吸盘规格。
4.薄型紧凑布局：低安装高度设计适配狭小空间布局，优化机械臂末端负载。
5.宽域工况覆盖：适配常规负压工况，兼容金属/玻璃/塑胶等非多孔性材质搬运。

E-mail: manager@cktworld.com
下载
上一个：没有上一个产品
下一个：ZP系列带锁圈真空吸盘（Ø9~Ø50）

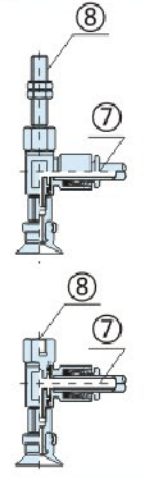

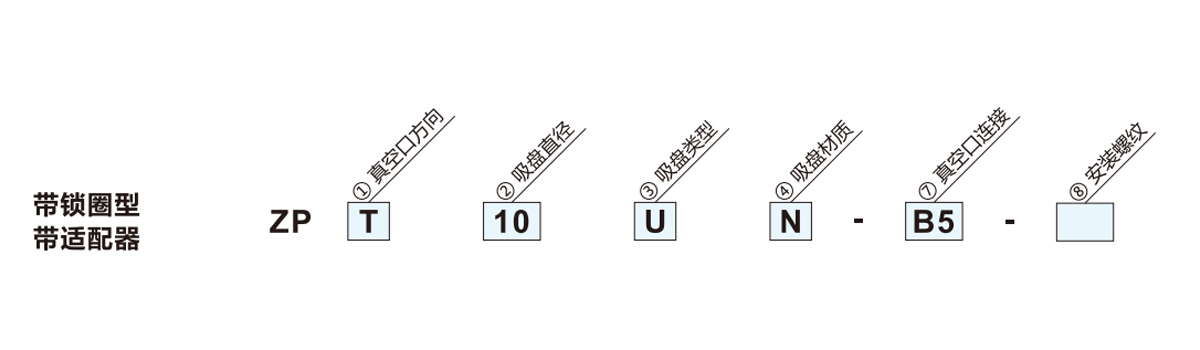

  • ④吸盘材质□ ②吸盘直径(mm）○/③吸盘类型☆ E* F* G*
    N 丁腈橡胶 09  10  13  14  16  20  25  30  32  40  50
    S 硅胶 Ø9 Ø10 Ø13 Ø14 Ø16 Ø20 Ø25 Ø30 Ø32 Ø40 Ø50
    U 平型 - ● ● - ● ● ● - ● ● ●
    C 带肋平型 - ● ● - ● ● ● - ● ● ●
    D 深型 - ● - - ● - ● - - ● -
    ①真空口方向 B 风琴型2层 - ● ● - ● ● ● - ● ● ●
    J 风琴型3/4层 ● - - ● ● - ● ● - - -

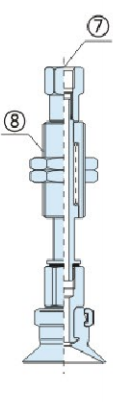

    T 垂直真空口 ⑦真空口连接 外螺纹 A5 M5×0.8   ● - -
    A6 M6×1.0   ● ● ●
    A8 M8×1.0   - ● ●
    A01  R1/8   ● ● ●
    内螺纹 B5 M5×0.8   ● ● -
    B6 M6×1.0   ● ● ●
    B8 M8×1.25   - ● ●
    B01 Rc1/8   ● ● ●
    R 水平真空口 快速接头 04    Ø4   ● ●
    06  Ø6   ● ● ●
    08    Ø8   - ○ ●

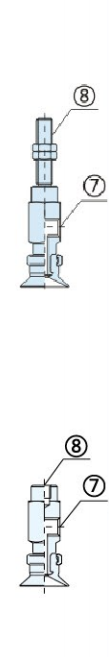

    ⑧安装螺纹 外螺纹 A5 M5×0.8   ● -   -
    A6 M6×1.0   ● ● ●
    A8 M8×1.0 - ● ·
    内螺纹 B5 M5×0.8   ● ●   -
    B6 M6×1.0   ● ● ●
    B8 M8×1.25 - ● ●
    Y ⑦ 真空口连接◇ B5 M5×0.8   ● ● ●
    倒钩接头 U4 φ4 PU软管   ● ●   -
    N4 φ4 尼龙管   ● ●   -
    U6 φ6 PU软管   ● ● ●
    N6 φ6 尼龙管   ● ● ●
    外六角快速接头 03  Ø3   ● - -
    23  Ø3.2   ● - -
    04  Ø4   ● ●   -
    06  Ø6   ● ●
    内六角快速接头 03S Ø3   ● - -

    23S

    		 Ø3.2    ● - -
    04S Ø4   ● ●   -
    06S   Ø6   ● ● ●
    ⑧安装螺纹 外螺纹 A5 M5×0.8   ●   -   -
    A6 M6×1.0   ● ● ●
    A8 M8×1.0   - ● ●
    内螺纹 B5 M5×0.8   ● ●   -
    B6 M6×1.0   ● ● ●
    B8 M8×1.25   - ● ●

    吸盘属于橡胶件，老化是不可避免的。老化的速度取决于因素使用方法、环境和温度等条件。应进行定期保养。如果发生任何损害、分裂、开裂或磨损等情况，应立即更换。更换时请不要损坏吸盘的外表面。

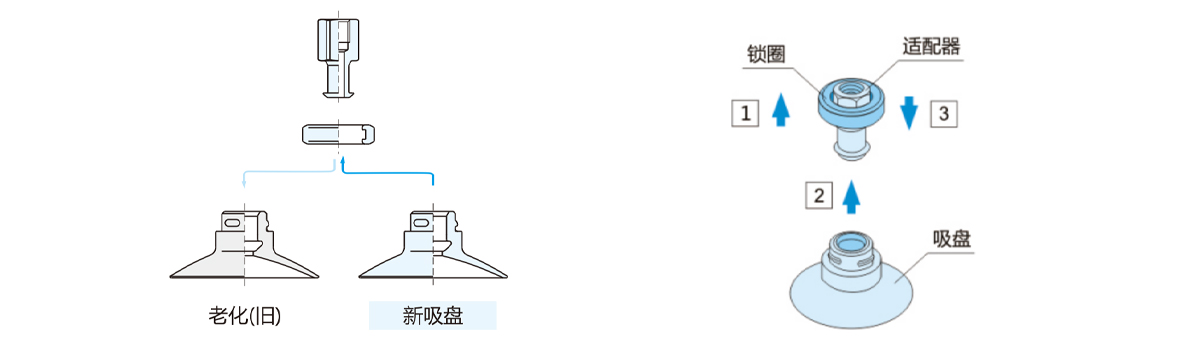

    步骤：
    1.向上扣出吸盘上的锁圈，脱离适配器。
    2.将适配器拉出旧的吸盘。
    3.扣出的锁圈套上新的吸盘，确定锁圈固定到位，然后再插入适配器到带锁圈的新吸盘上。

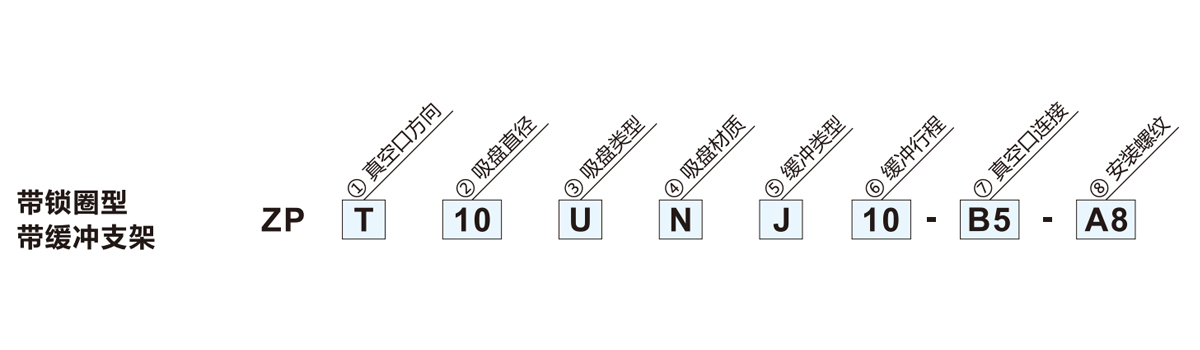

    ④吸盘材质□ ②吸盘直径(mm）○/③吸盘类型☆ E* F* G*
    N 丁腈橡胶 09  10  13  14  16  20  25  30  32  40  50
    S 硅胶 Ø9 Ø10 Ø13 Ø14 Ø16 Ø20 Ø25 Ø30 Ø32 Ø40 Ø50
    U 平型 ● ● - ● ● ● - ● ● ●
    ⑤缓冲类型● C 带肋平型 ● ● - ● ● ● - ● ● ●
    J 可回转型 D 深型 ● - - ● - ● - - ● -
    K 不可回转型 B 风琴型2层 ● ● - ● ● ● - ● ● ●
    J 风琴型3/4层 - - ● ● - · ● - - -
    ⑥缓冲行程■ 10  10   mm ● ● ●
    20  20   mm ● ● ●
    30  30   mm ● ● ●
    ①真空口方向 40  40   mm ● ● -
    50  50   mm ● ● ●
    T 直真空口 ⑦真空口连接◇ 内螺纹 B5 M5×0.8 ● ● ●
    B01 Rc1/8 - - ●
    倒钩接头 U4 φ4 PU软管 ● - -
    N4 φ4 尼龙管 ● - -
    U6 φ6 PU软管 ● ● ●
    N6 φ6 尼龙管 ● ● ●
    外六角快速接头 03   Ø3 ● - -
    23  Ø3.2 ● - -
    04  Ø4 ● ● -
    06  Ø6 ● ● ●





    R    		 内六角快速接头 03S    Ø3 ● - -
    23S   Ø3.2 ● - -
    04S    Ø4 ● ● -
    06S    Ø6 ● ● ●
    水平真空口                                            快速接头 04     Ø4 ● ● -
    06     Ø6 ● ● ●
    08     Ø8 - ● ●
    Y 内螺纹 B5 M5×0.8 ● ● ●
    倒钩接头 U4 φ4 PU软管 ● ● -
    N4 φ4 尼龙管 ● ● 一
    U6 φ6 PU软管 ● ● ●
    N6 φ6 尼龙管 ● ● ●
    外六角快速接头 03     Ø3 ● - -
    23    Ø3.2 ● - -
    04     Ø4 ● ● -
    06     Ø6 ● ● ●
    内六角快速接头 03S    Ø3 ● - -
    23S   Ø3.2 ● - -
    04S    Ø4 ● ● -
    06S    Ø6 ● ● ●
    ⑧安装螺纹 外螺纹 AL0 M10×1.0 ● ● -
    AL4 M14×1.0 - ● ●

    安装螺纹 安装螺母紧固力矩（N·m） 弹簧缓冲作用力(N）
    0行程 满行程
    M10×1.0 2.5-3.5 1.0  3.0
    M14×1.0 6.5-7.5 2.0  5.0

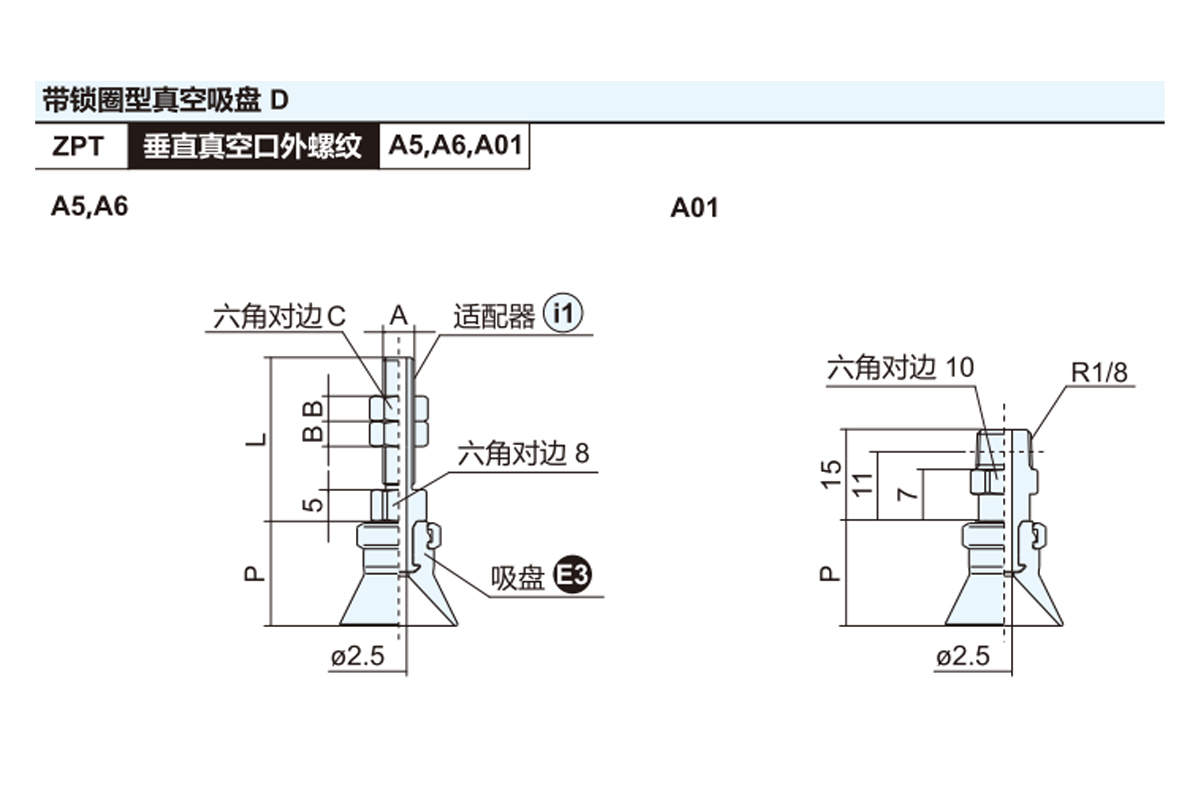

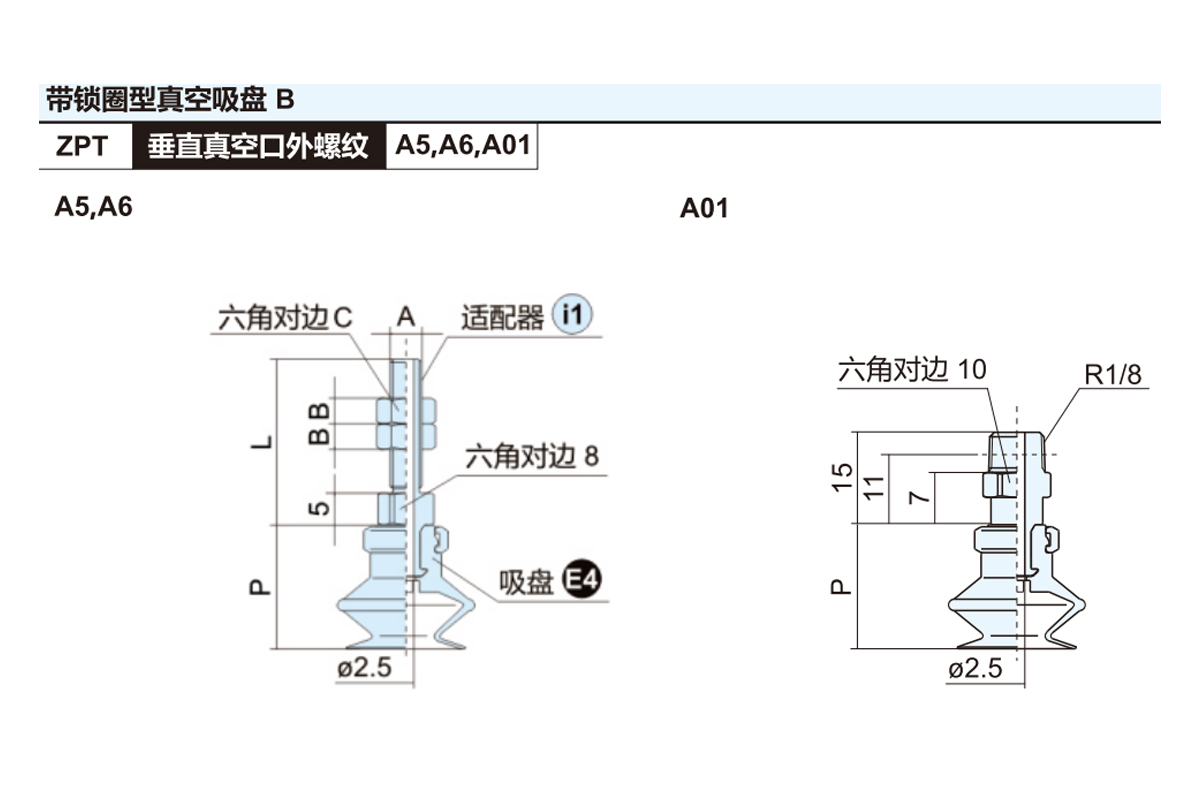

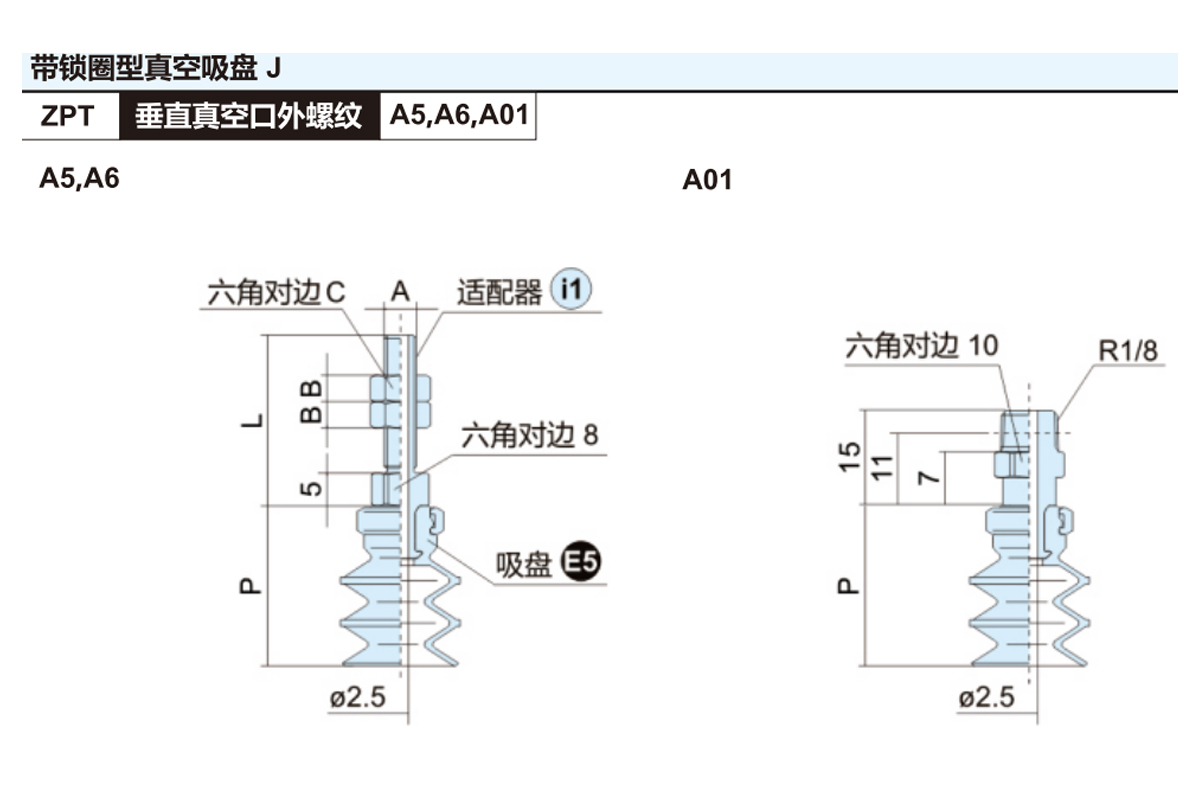

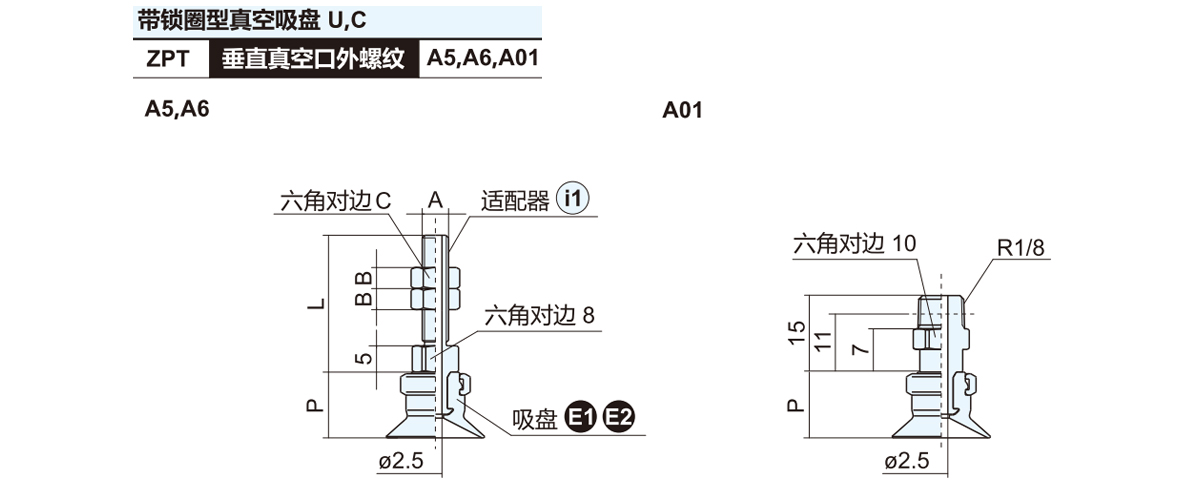

  • 型号 A B C L ○吸盘直径 P 适配器型号
    10  13  16
    ZPT○☆□-A5 M5×0.8 7  4  26  12  12  12.5  ZPT2-A5
    ZPT○☆□-A6 M6×1.0 8  3  31  ZPT2-A6
    ZPT○☆□-A01 - - ZPT2-A01
    ○ 吸盘直径符号:10,13,16       ☆ 吸盘类型:平型(U)，带肋平型(C)
    □吸盘材质：丁腈橡胶(N)硅橡胶(S）

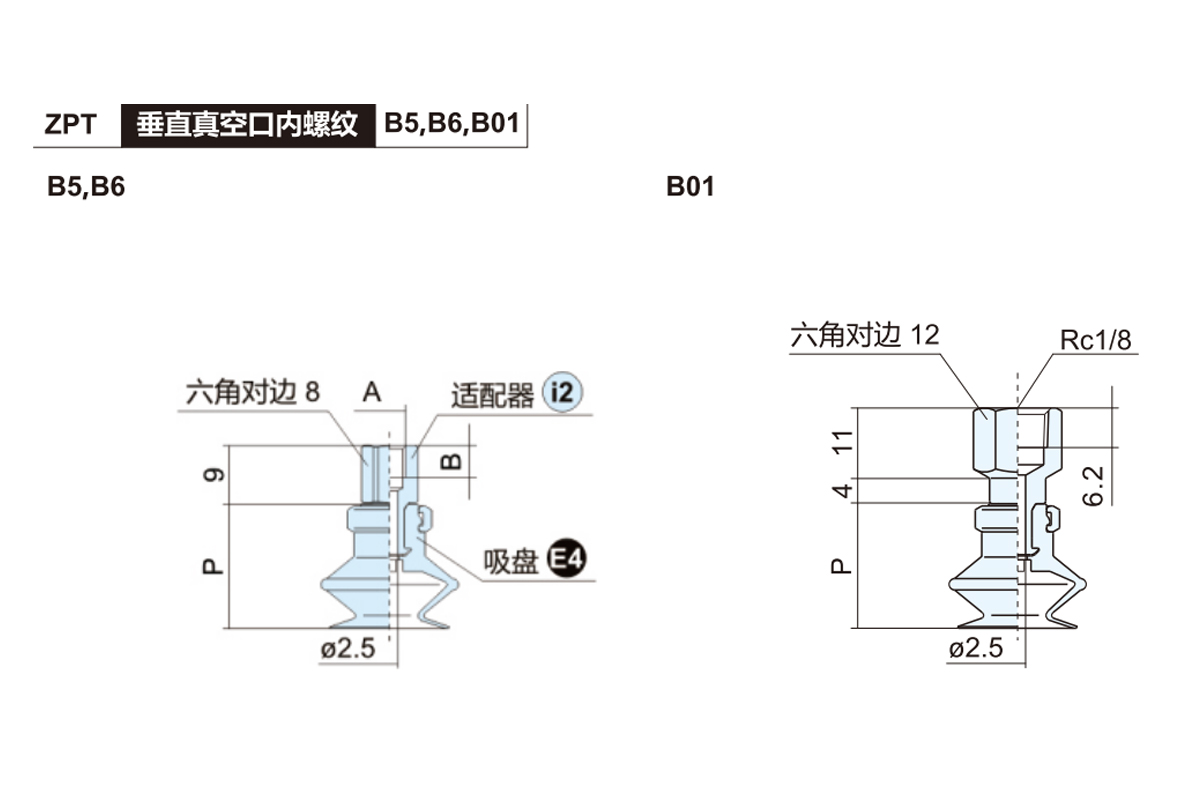

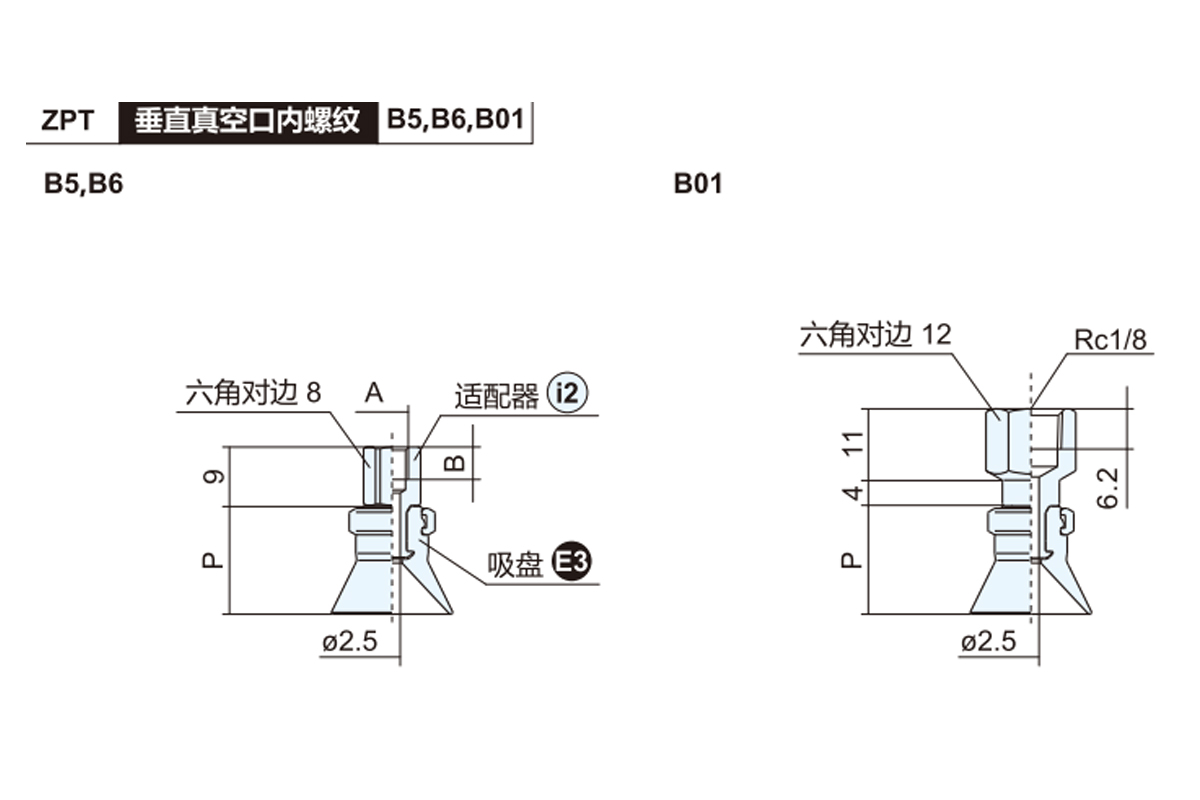

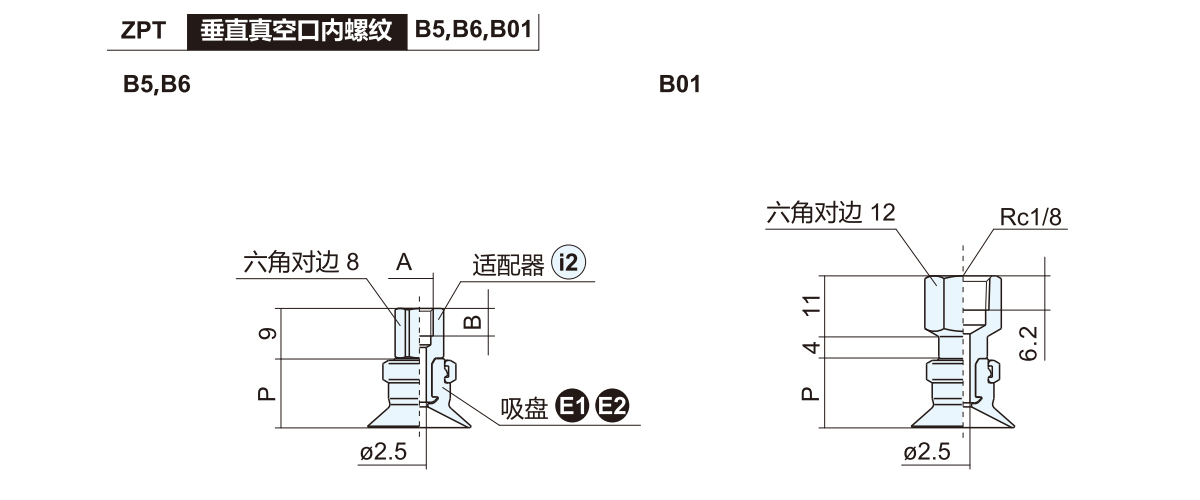

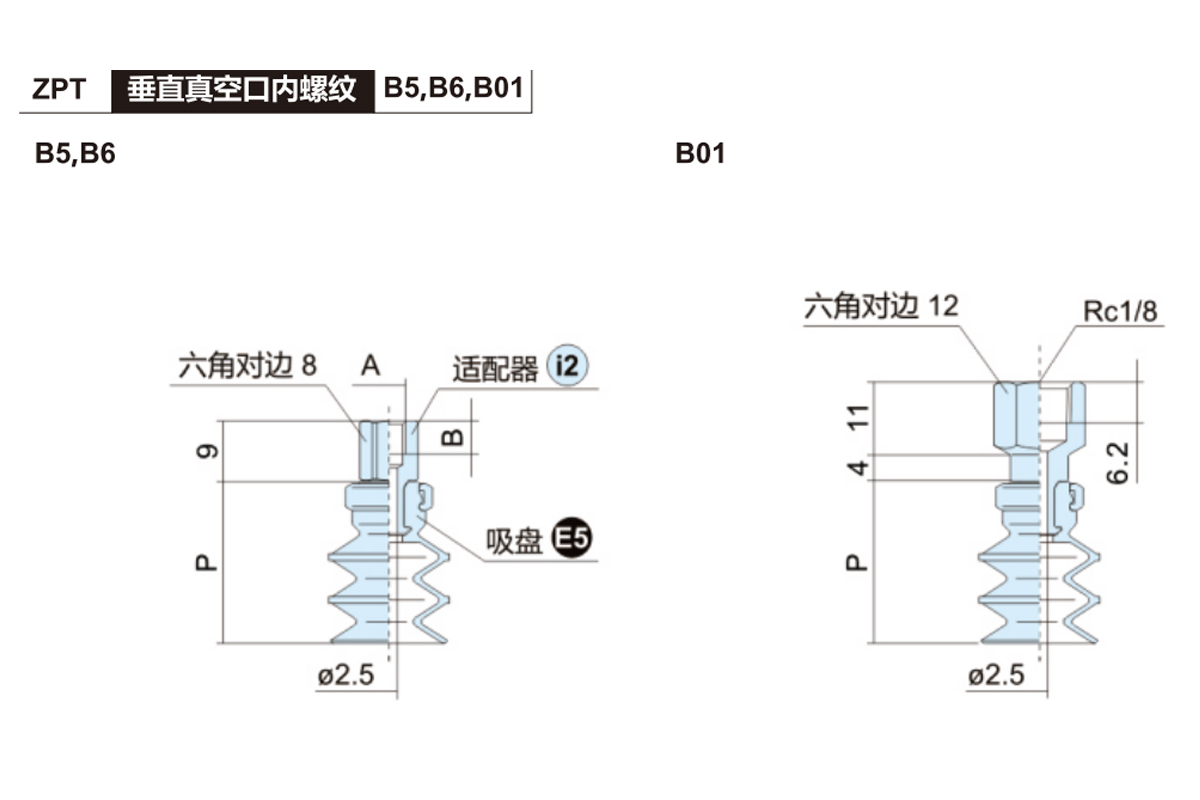

    型号 A B ○吸盘直径 P 适配器型号
    10  13  16
    ZPT○☆□-B5 M5×0.8 5  12  12  12.5  ZPT2-B5
    ZPT○☆□-B6 M6×1.0 6  ZPT2-B6
    ZPT○☆□-B01 - ZPT2-B01
    ○吸盘直径符号:10,13,16
    ☆吸盘类型:平型(U)，带肋平型(C)
    □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）

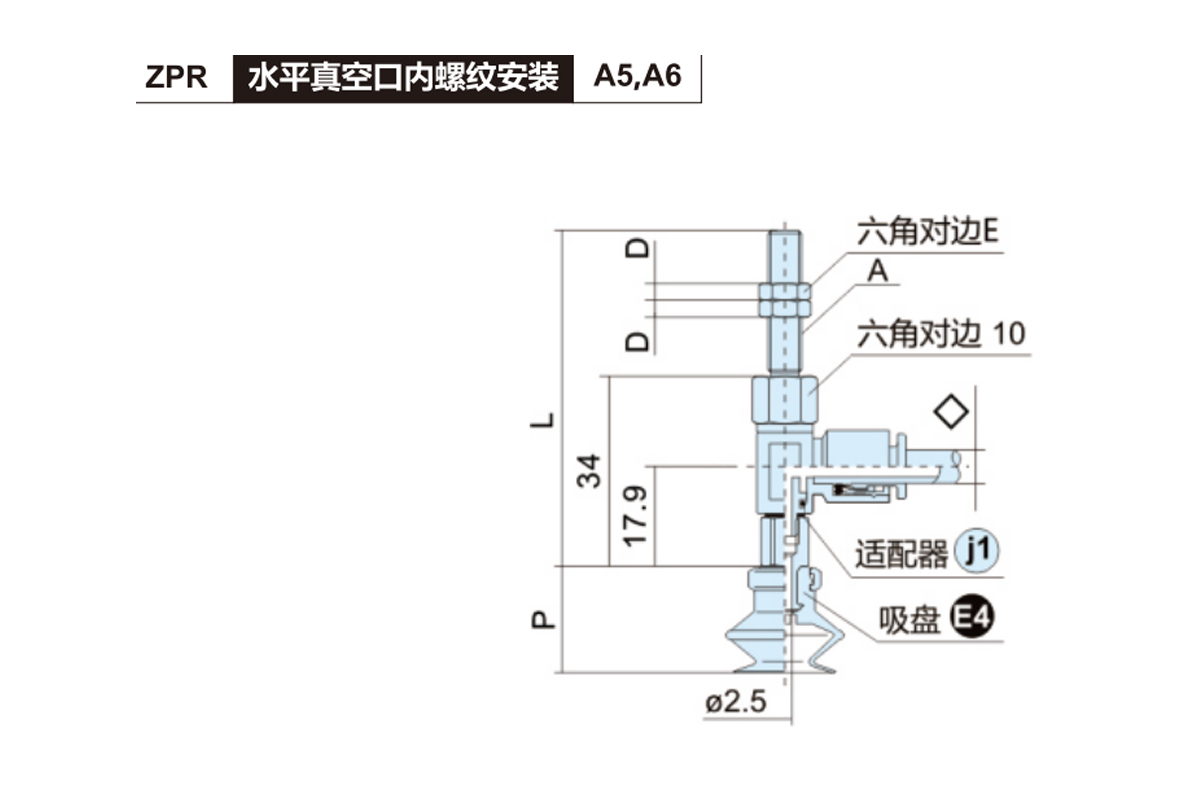

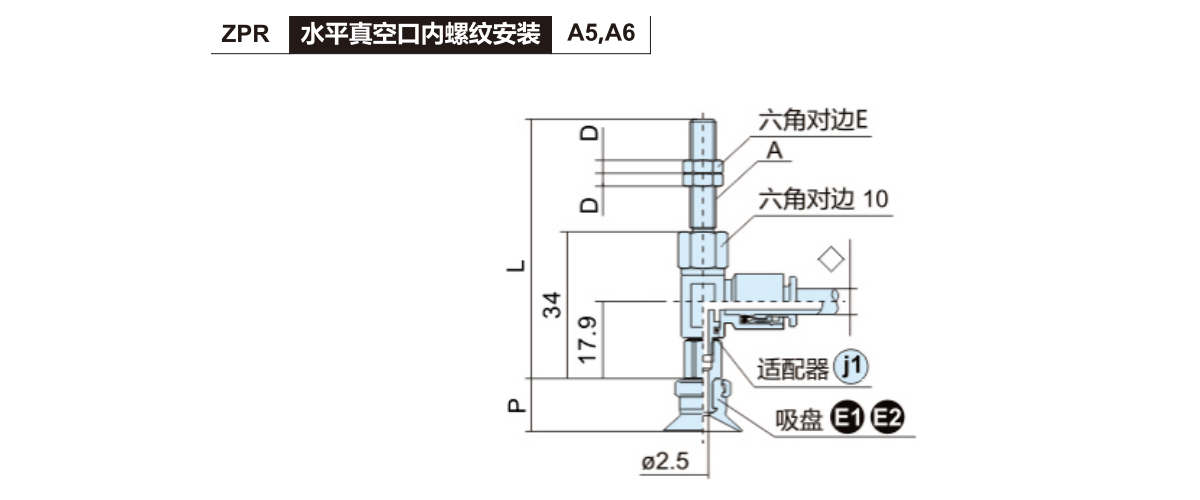

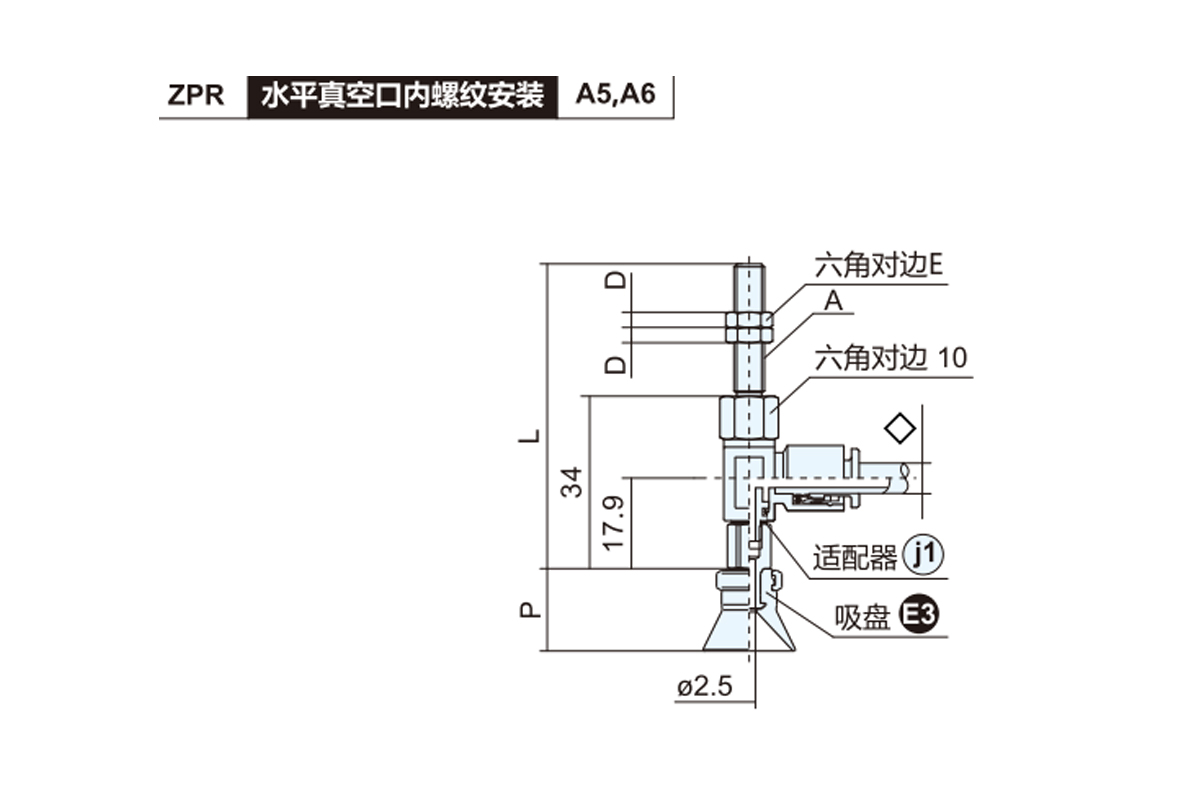

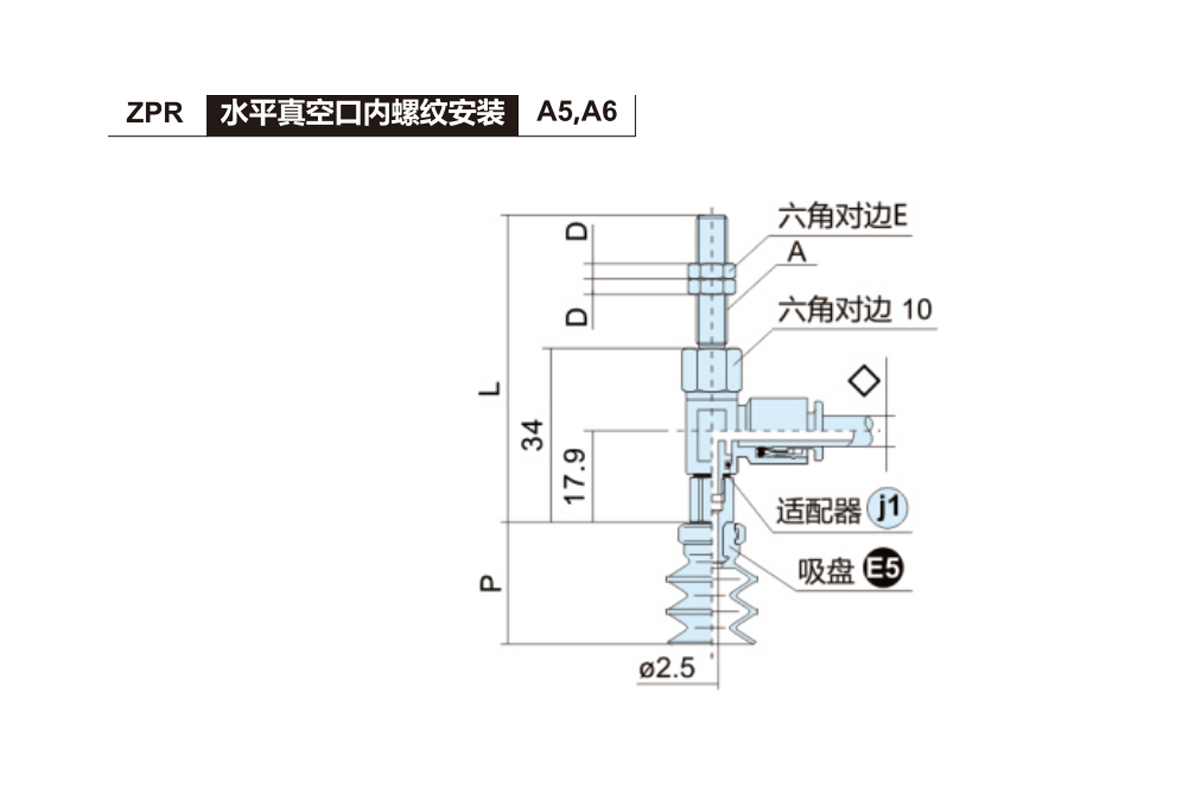

    型号 A D E L ○吸盘直径 P 适配器型号
    10  13  16
    ZPR○☆口 - ◇ -A5 M5×0.8 4  7  55  12  12  12.5  ZPR2-◇-A5
    ZPR○☆□-◇-A6 M6×1.0 3  8  60  ZPR2-◇-A6
    ○吸盘直径符号:10,13,16 ☆吸盘类型:平型(U)，带肋平型(C)
    □吸盘材质：丁腈橡胶(N)硅橡胶(S）     ◇真空口连接:04,06

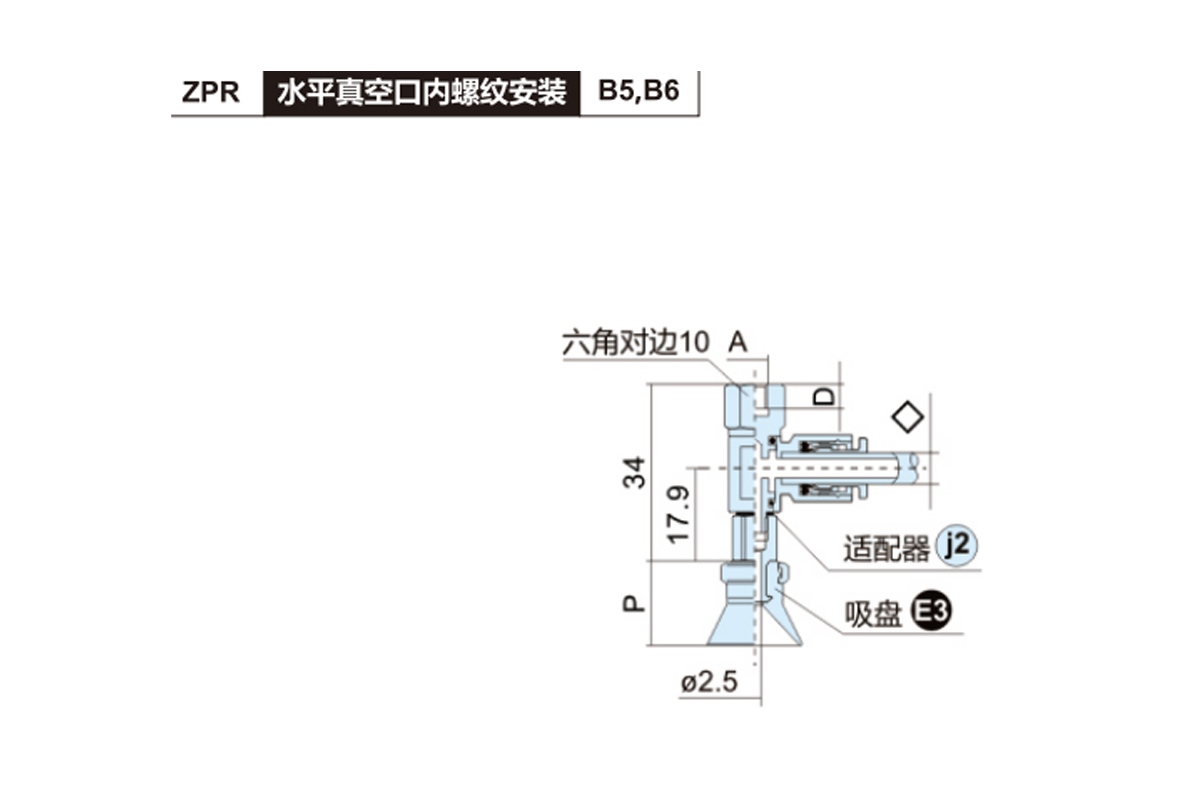

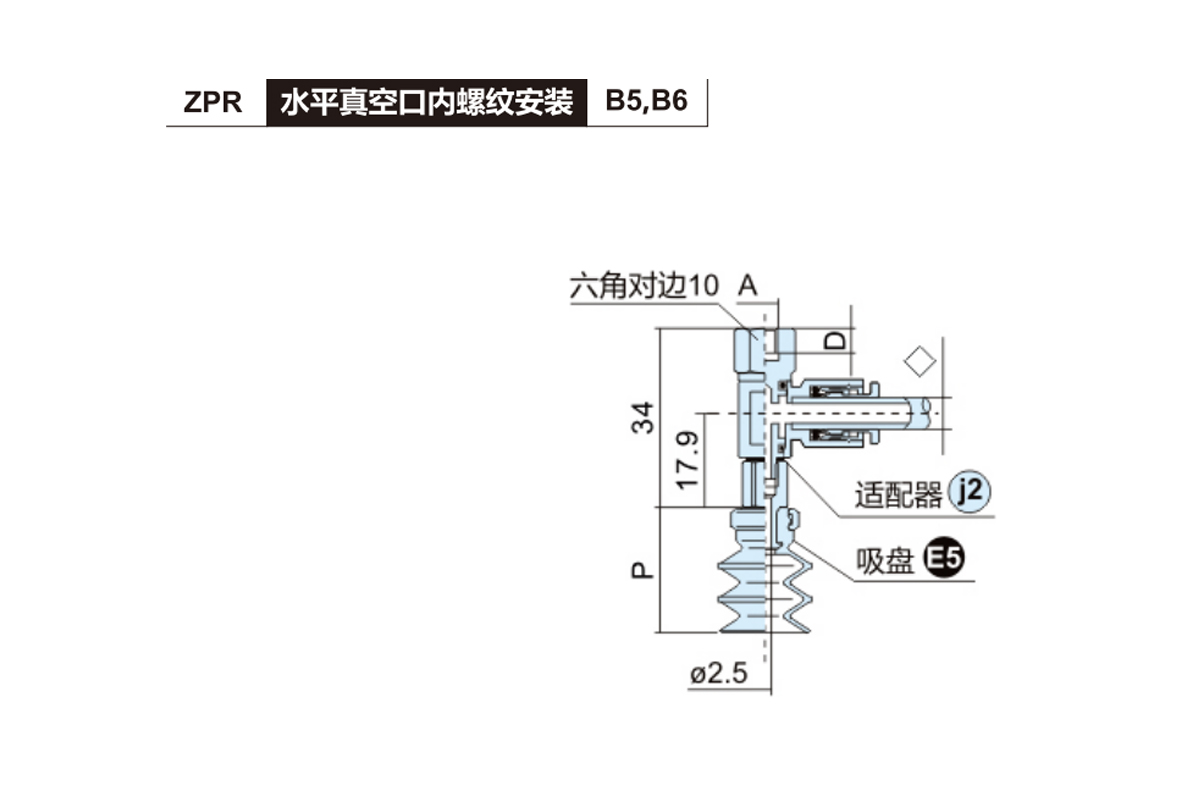

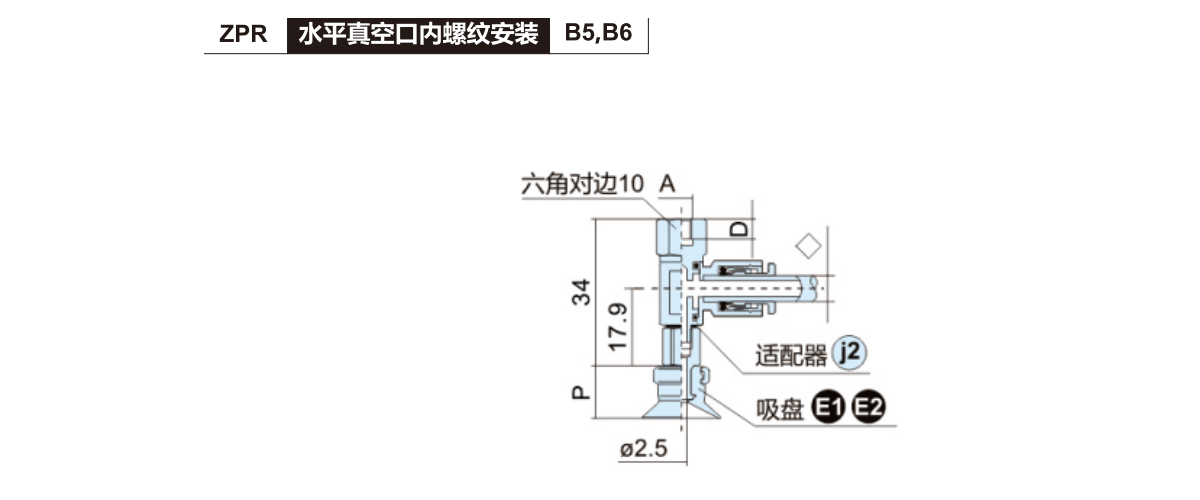

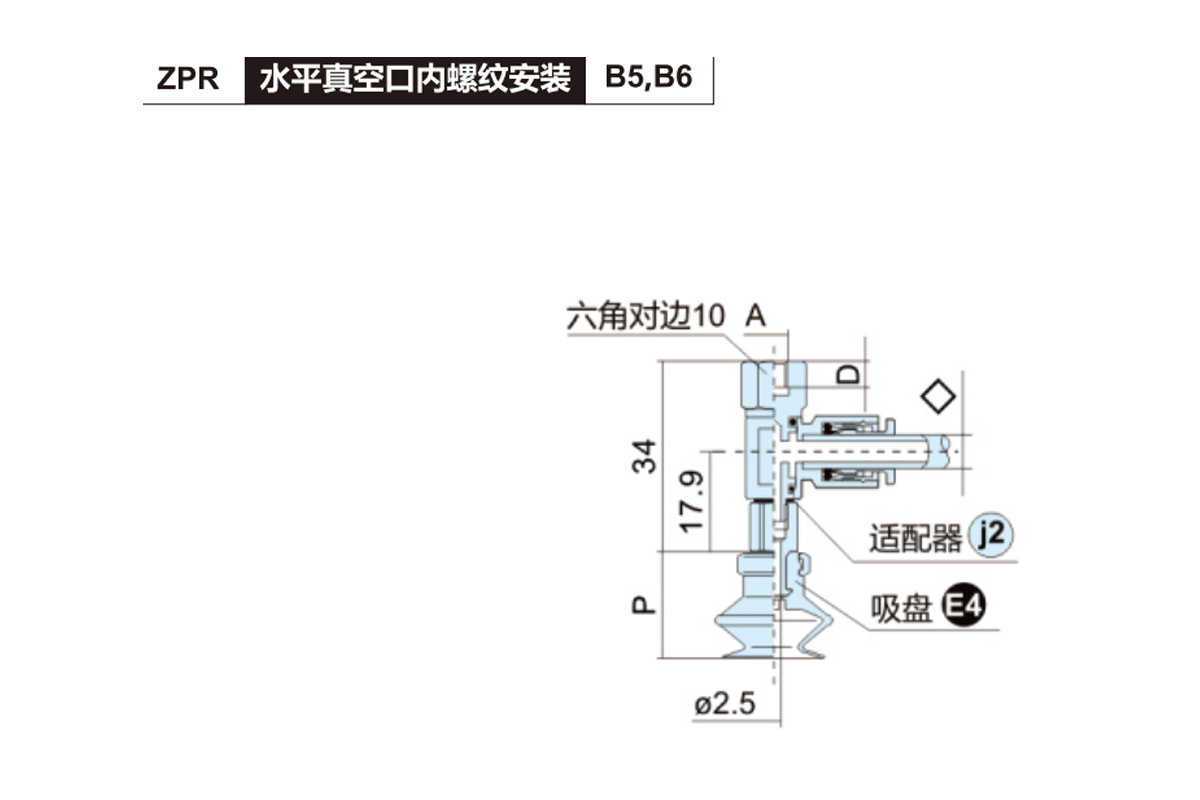

    型号 A D ○吸盘直径 P 适配器型号
    10  13  16
    ZPR○☆□-◇-B5 M5×0.8 5  12  12  12.5  ZPR2-◇-B5
    ZPR○☆□-◇-B6 M6×1.0 6  ZPR2-◇-B6
    ○吸盘直径符号:10,13,16
    □吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ☆ 吸盘类型:平型(U)，带肋平型(C)
    ◇真空口连接:04,06

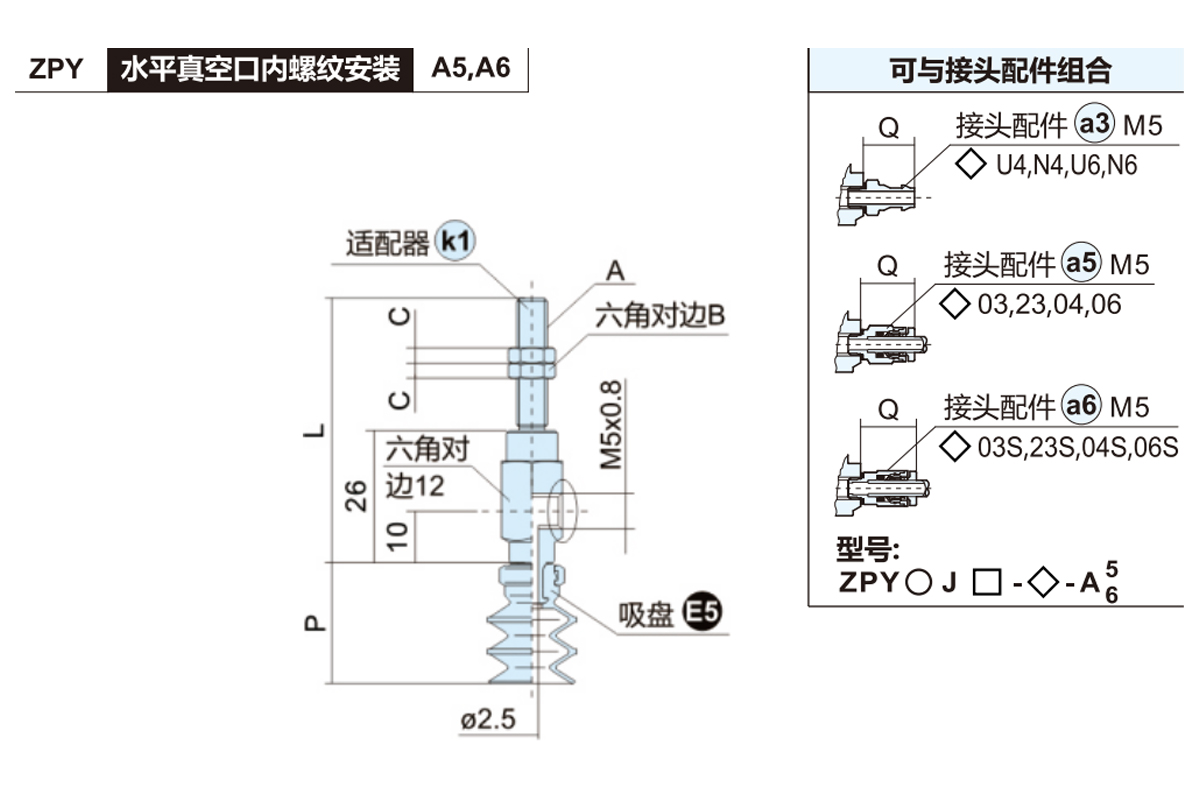

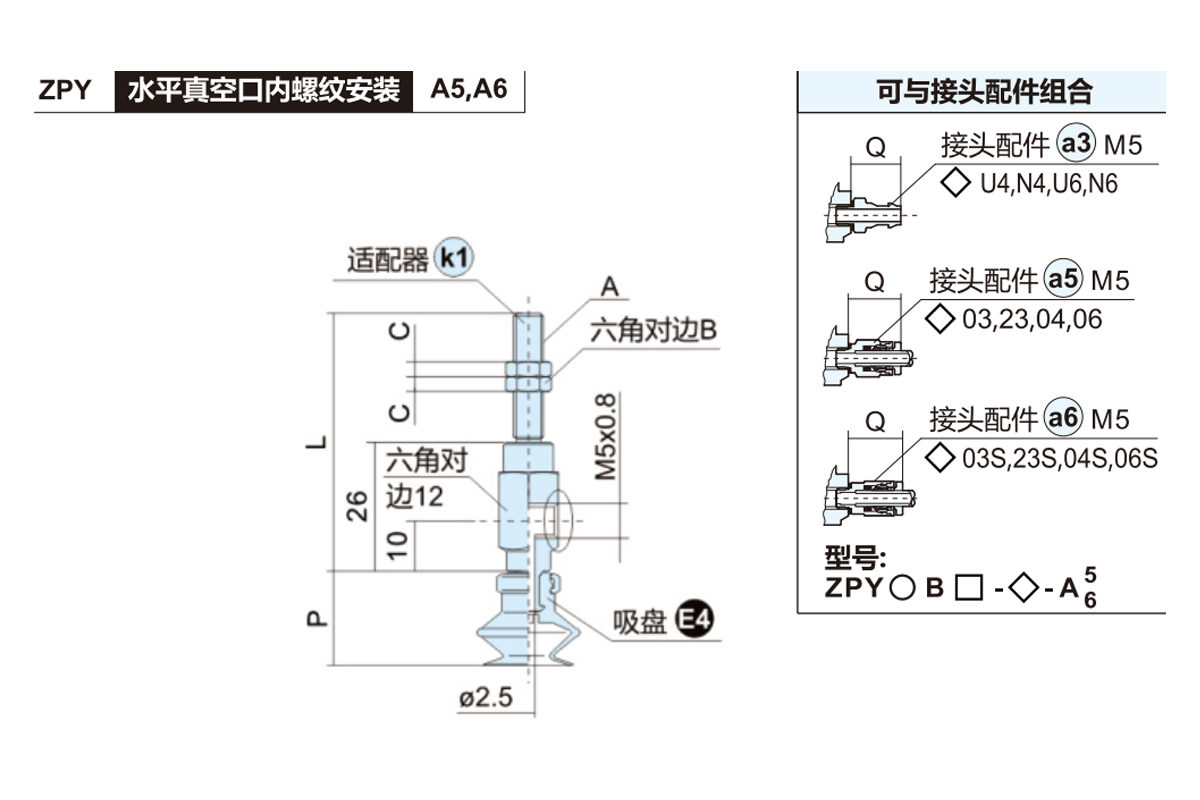

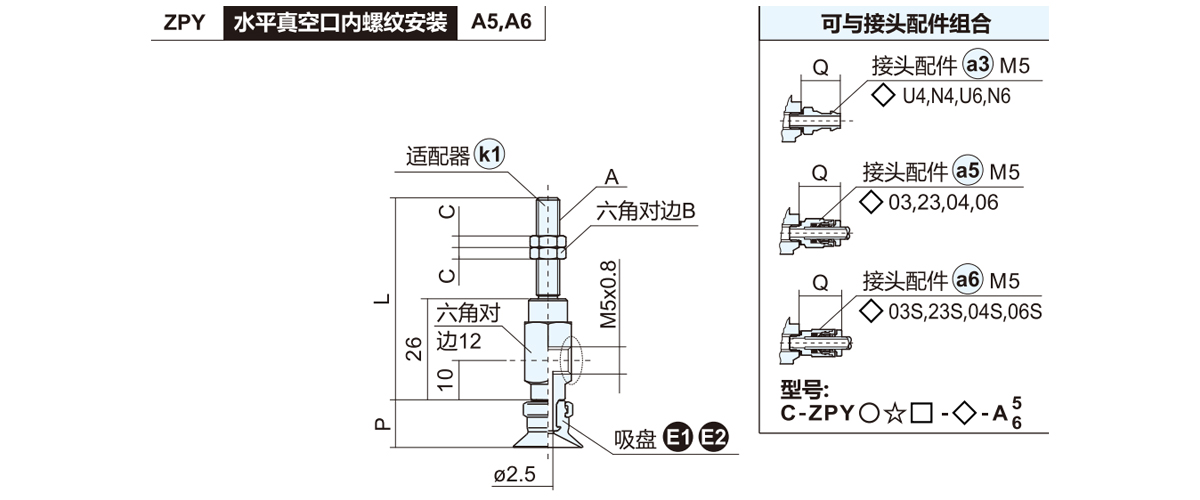

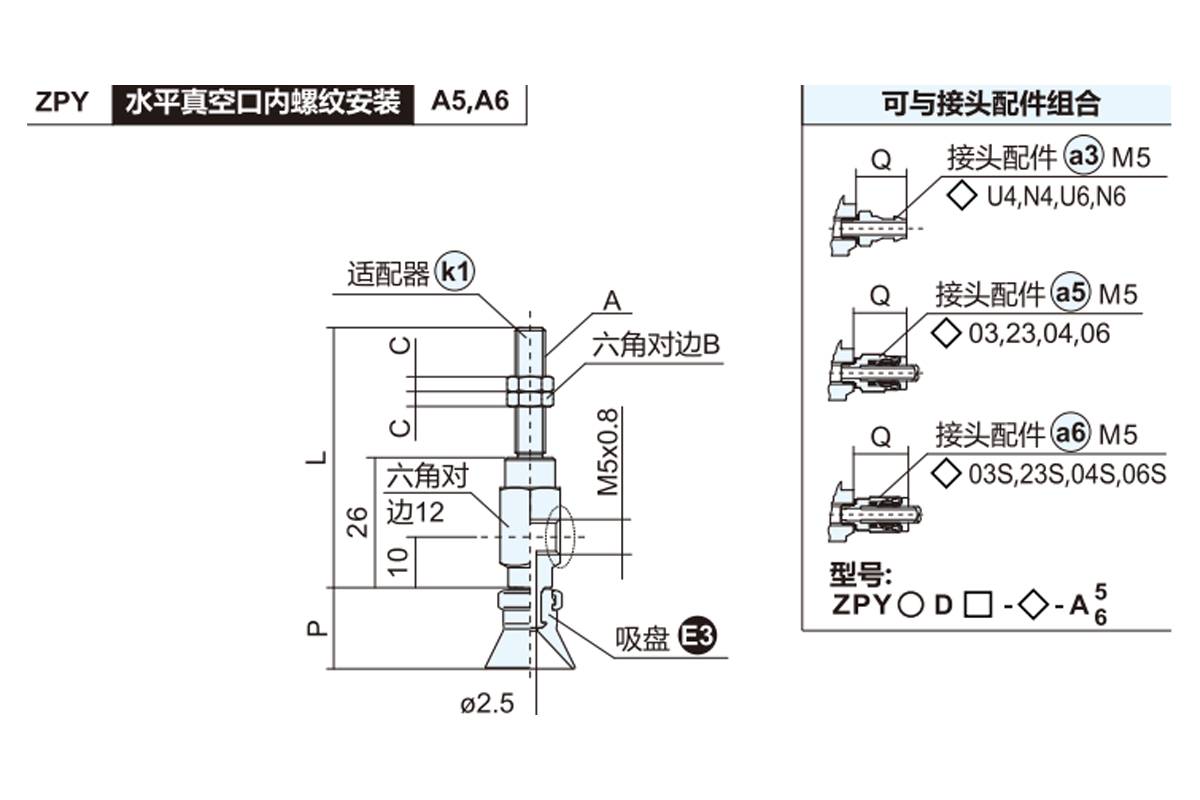

    型号 A B C L ○吸盘直径 P 适配器型号
    10  13  16
    ZPY○☆□-B5-A5 M5×0.8 7  4  47  12  12  12.5  ZPY2-B5-A5
    ZPY○☆□-B5-A6 M6×1.0 8  3  52  ZPY2-B5-A6
    ○吸盘直径符号:10,13,16 ☆ 吸盘类型:平型(U)，带肋平型(C)
    □吸盘材质：丁腈橡胶(N)硅橡胶(S）

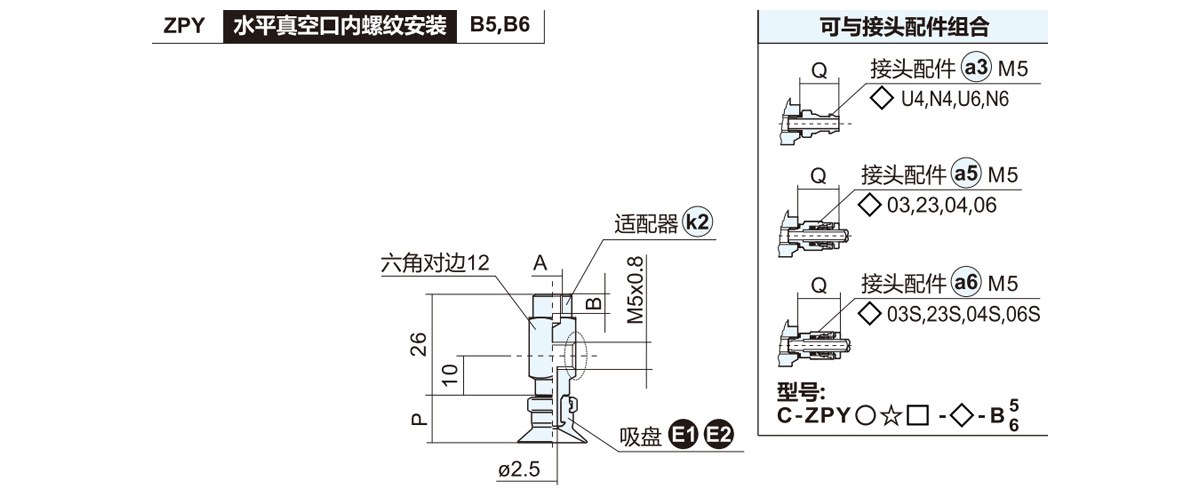

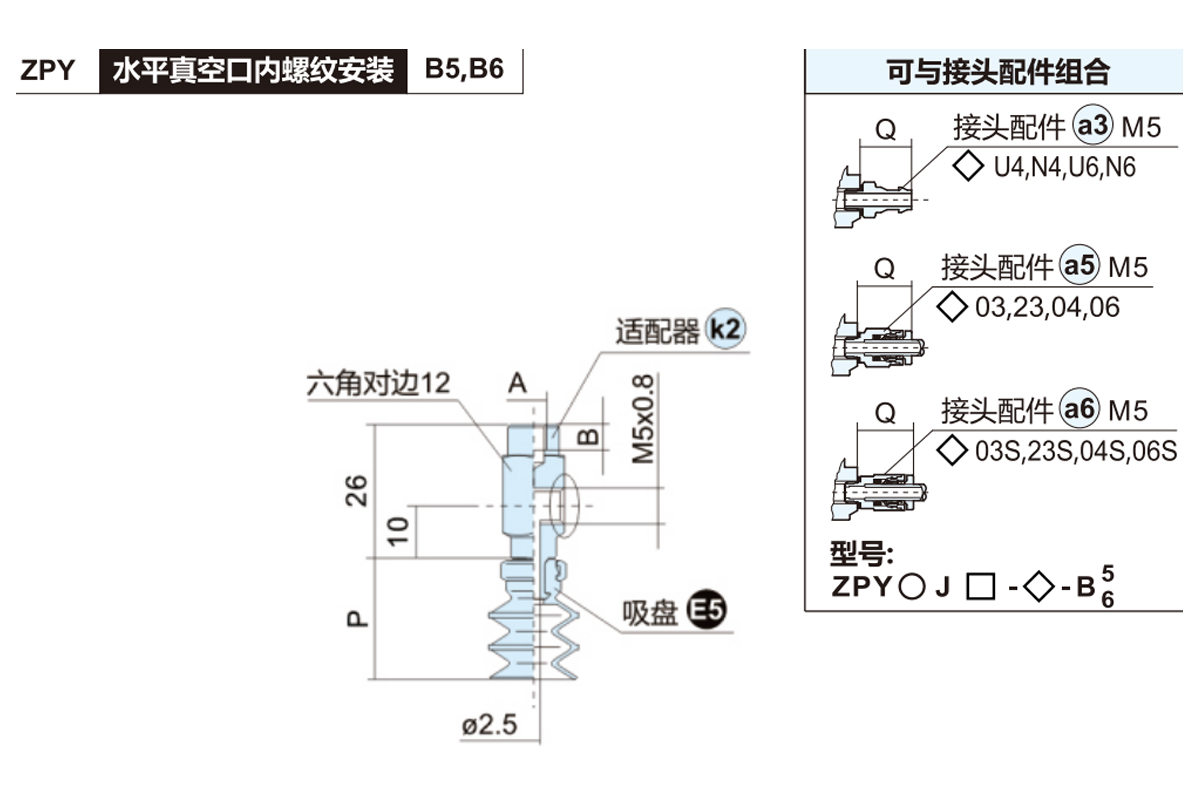

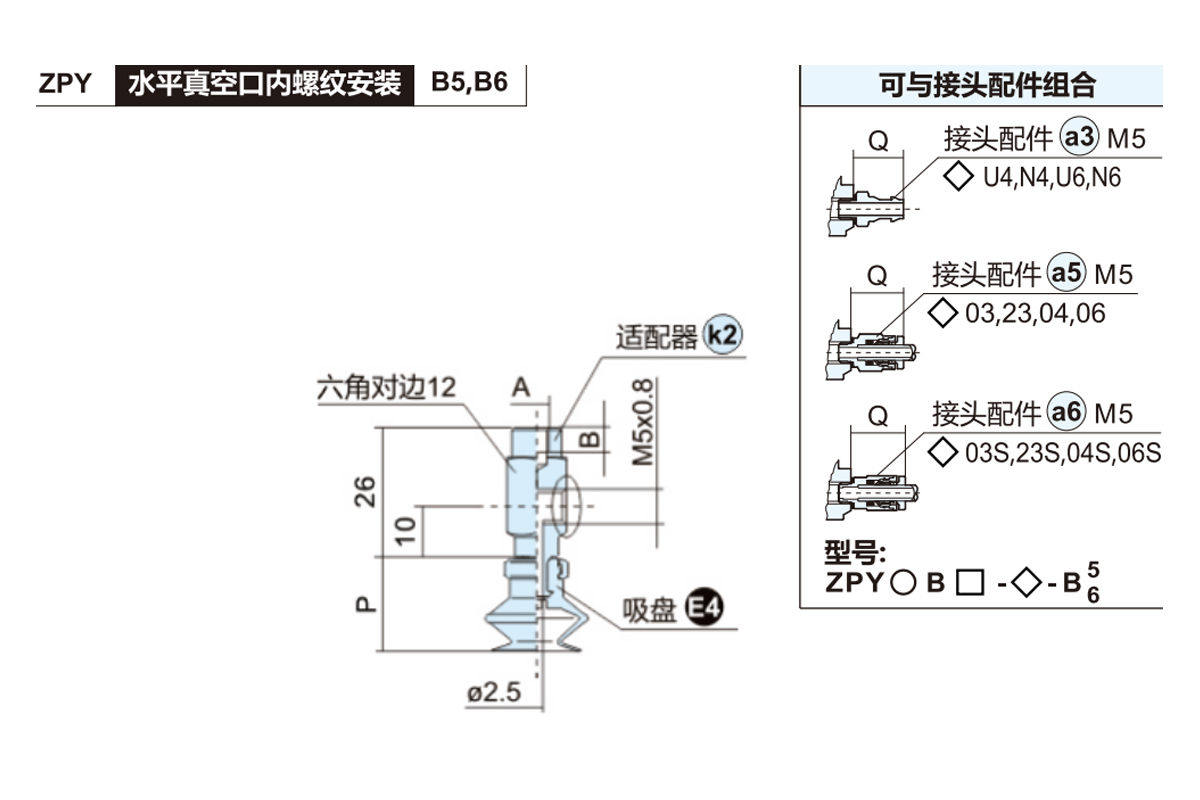

    型号 A B ○吸盘直径 P 适配器型号
    10  13  16
    ZPY○☆□-B5-B5 M5×0.8 5  12  12  12.5  ZPY2-B5-B5
    ZPY○☆□-B5-B6 M6×1.0 6  ZPY2-B5-B6
    ○吸盘直径符号:10,13,16 ☆吸盘类型:平型(U)，带肋平型(C)
    □吸盘材质：丁腈橡胶(N)硅橡胶(S）

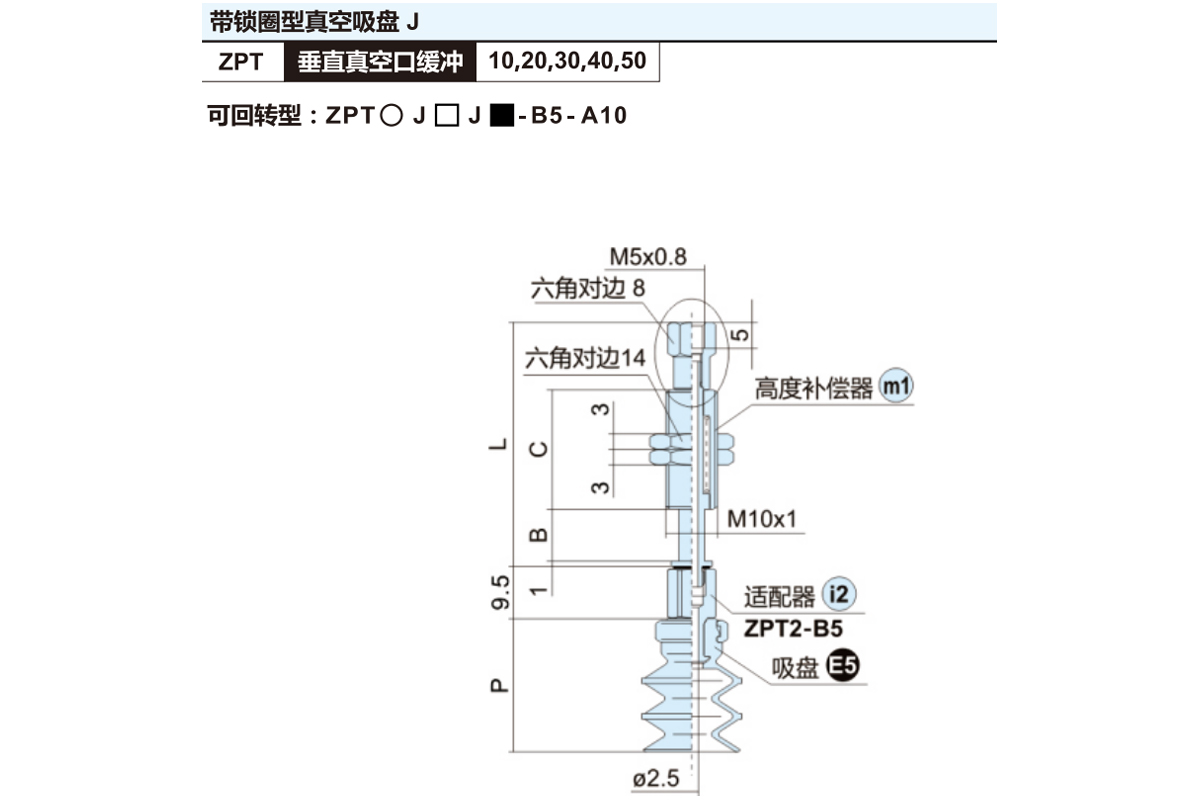

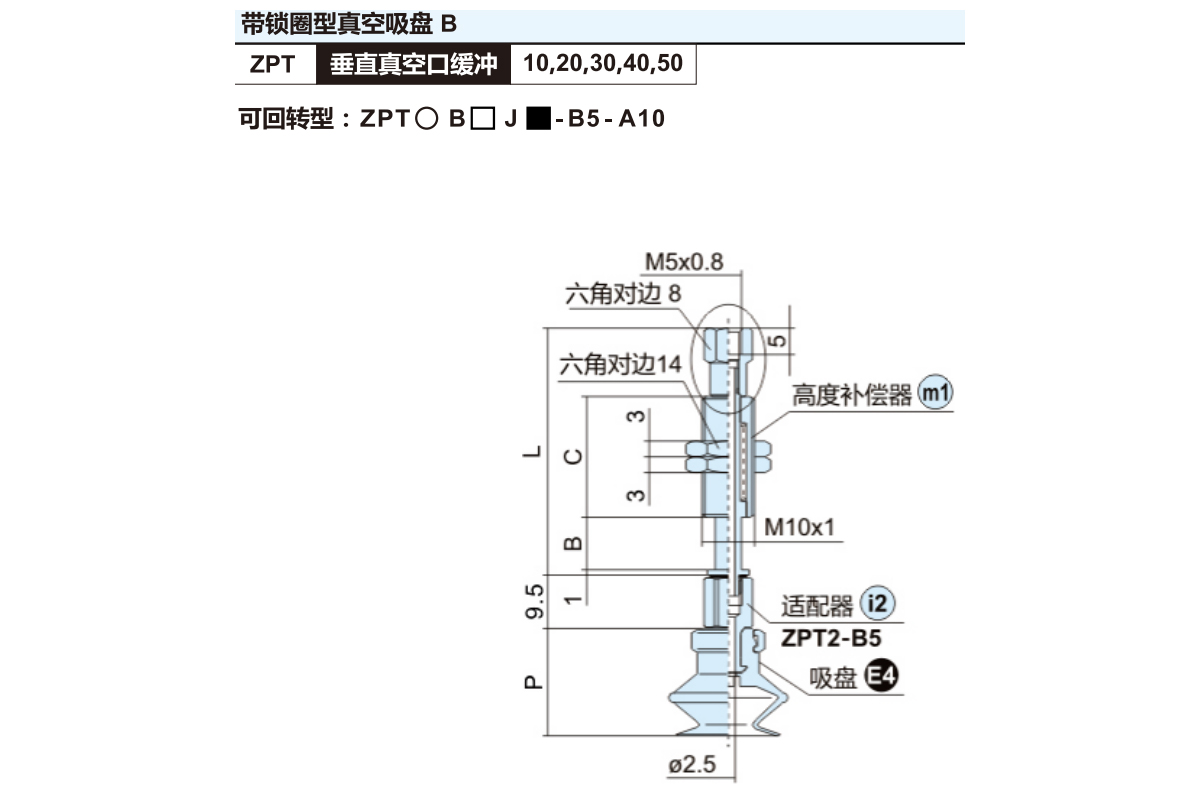

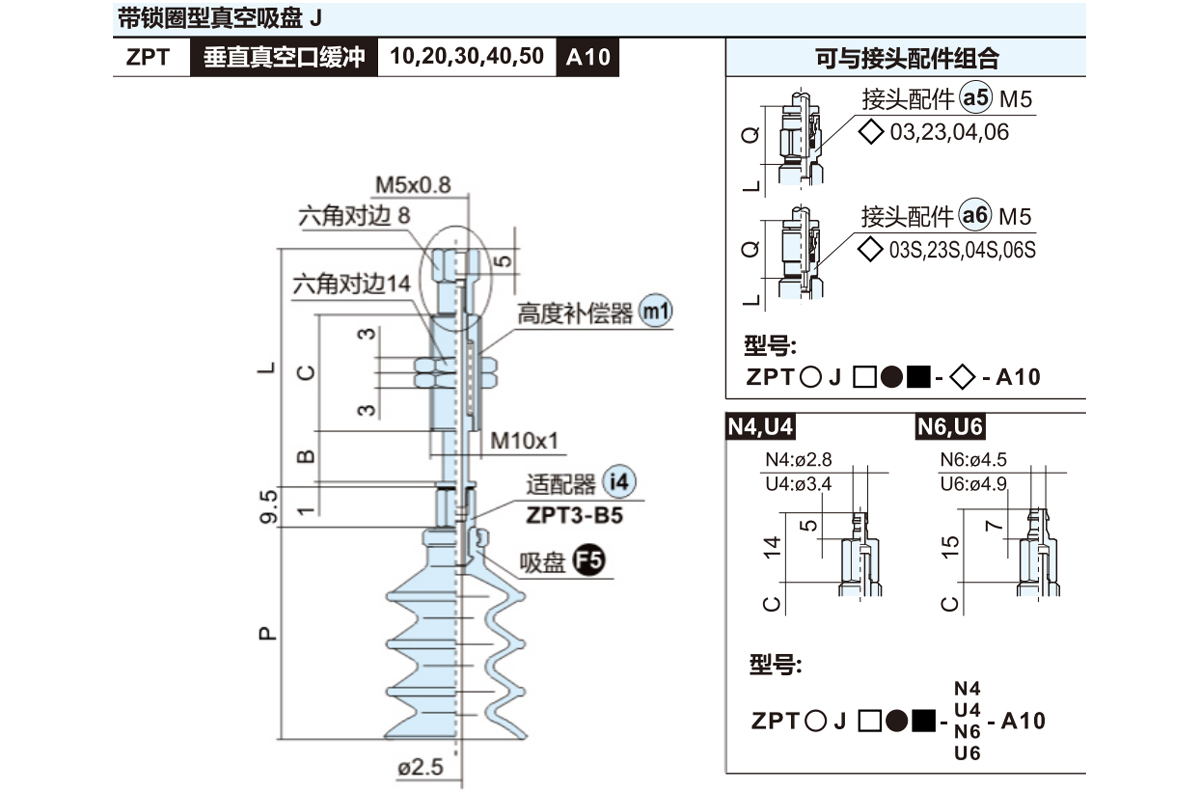

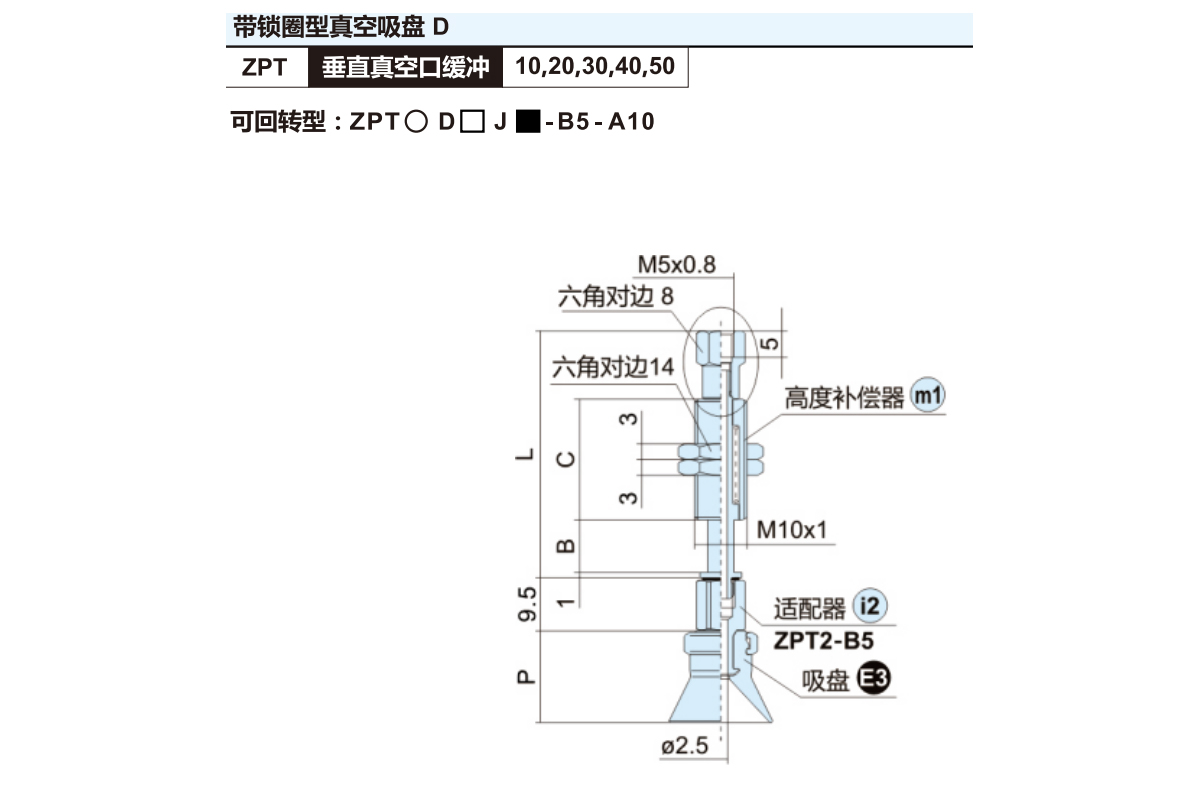

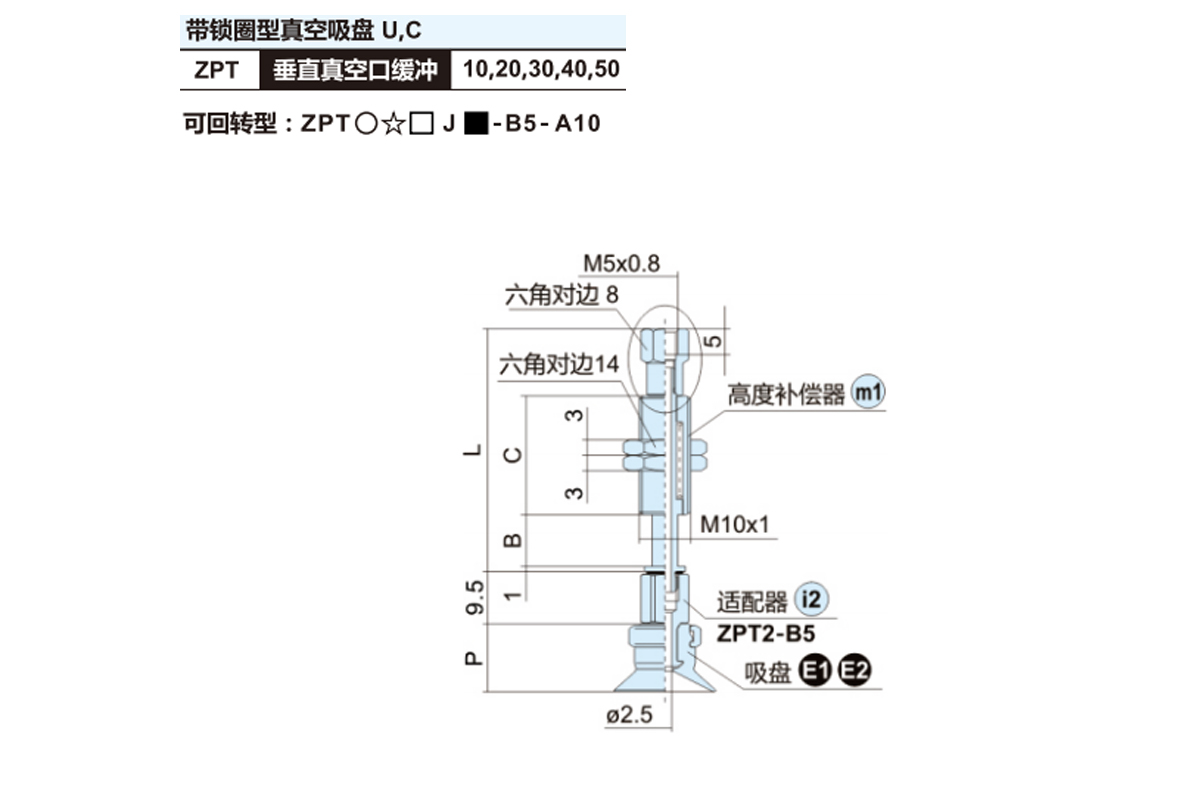

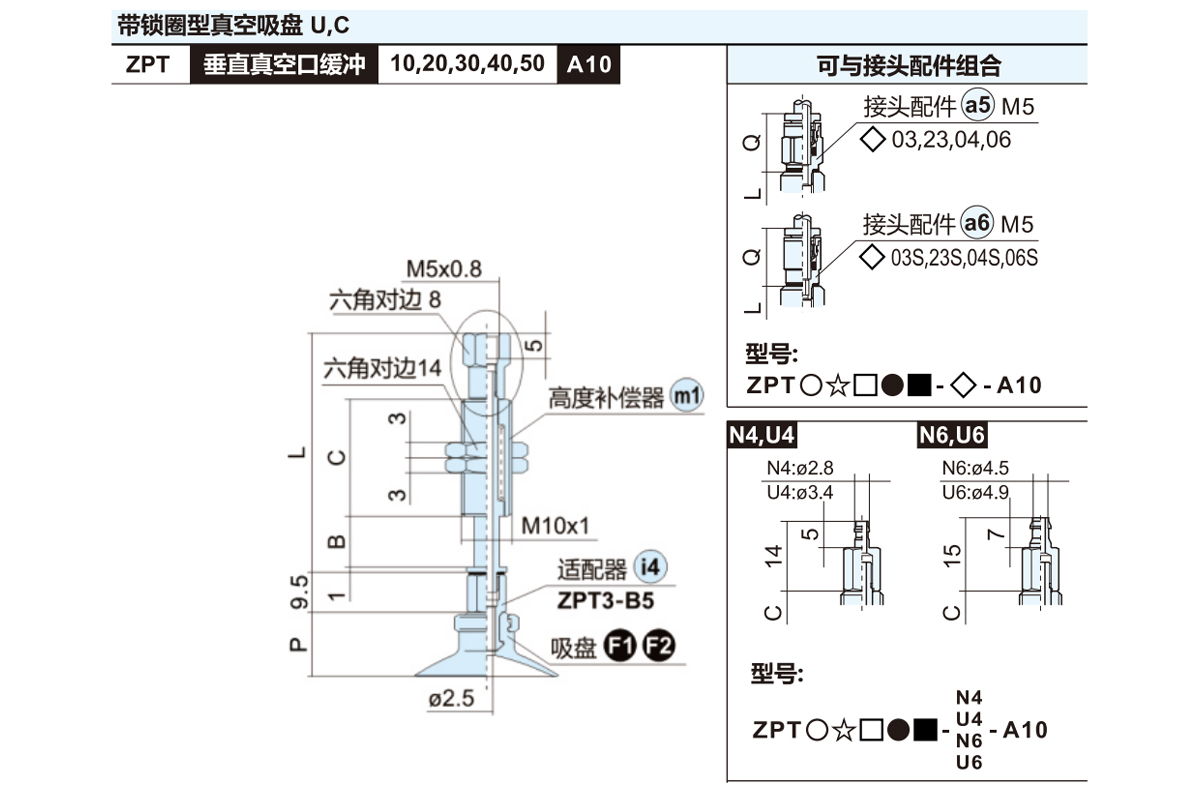

    型号 B C L ○吸盘直径  P m1+i2
    缓冲支架型号
    10  13  16
    ZPT○☆□J10-B5-A10 10  23  47  12  12  12.5  ZPT2-J10-B5-A10
    ZPT○☆□J20-B5-A10 20  51  85  ZPT2-J20-B5-A10
    ZPT○☆□J30-B5-A10 30  95  ZPT2-J30-B5-A10
    ZPT○☆□J40-B5-A10 40  77  131  ZPT2-J40-B5-A10
    ZPT○☆□J50-B5-A10 50  141  ZPT3-J50-B5-A10
    ○ 吸盘直径符号:10,13,16
    □ 吸盘类型：丁腈橡胶(N)硅橡胶(S）
    ■ 缓冲行程(mm):10,20,30,40,50
    ☆ 吸盘材质:平型(U)，带肋平型(C)
    ●  高度补偿类型:可回转型（J），不可回转型（K）

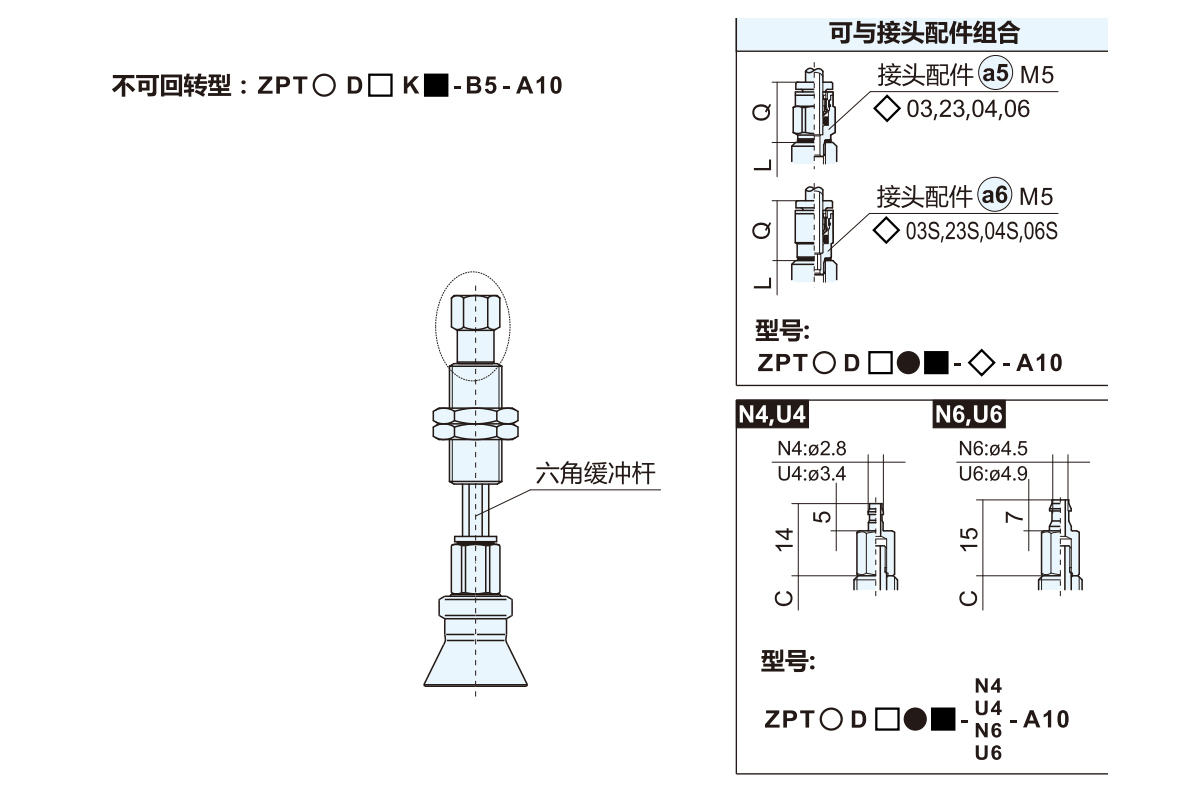

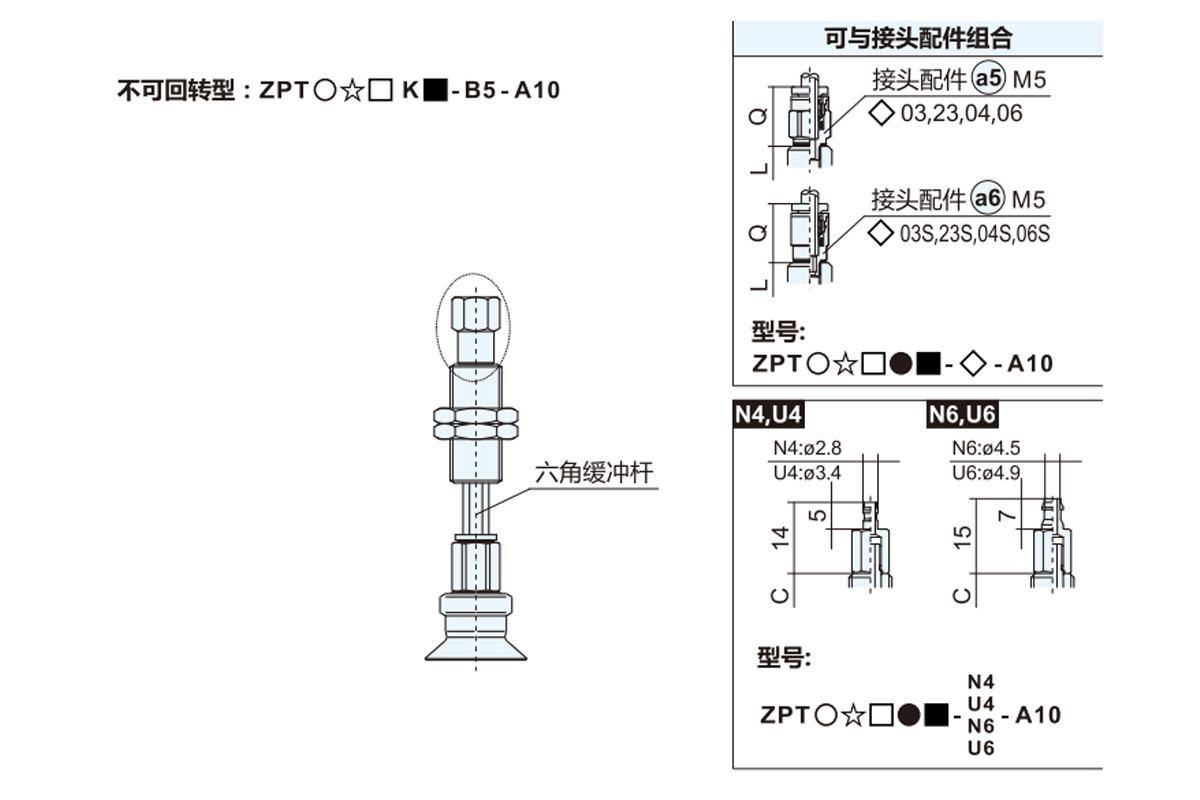

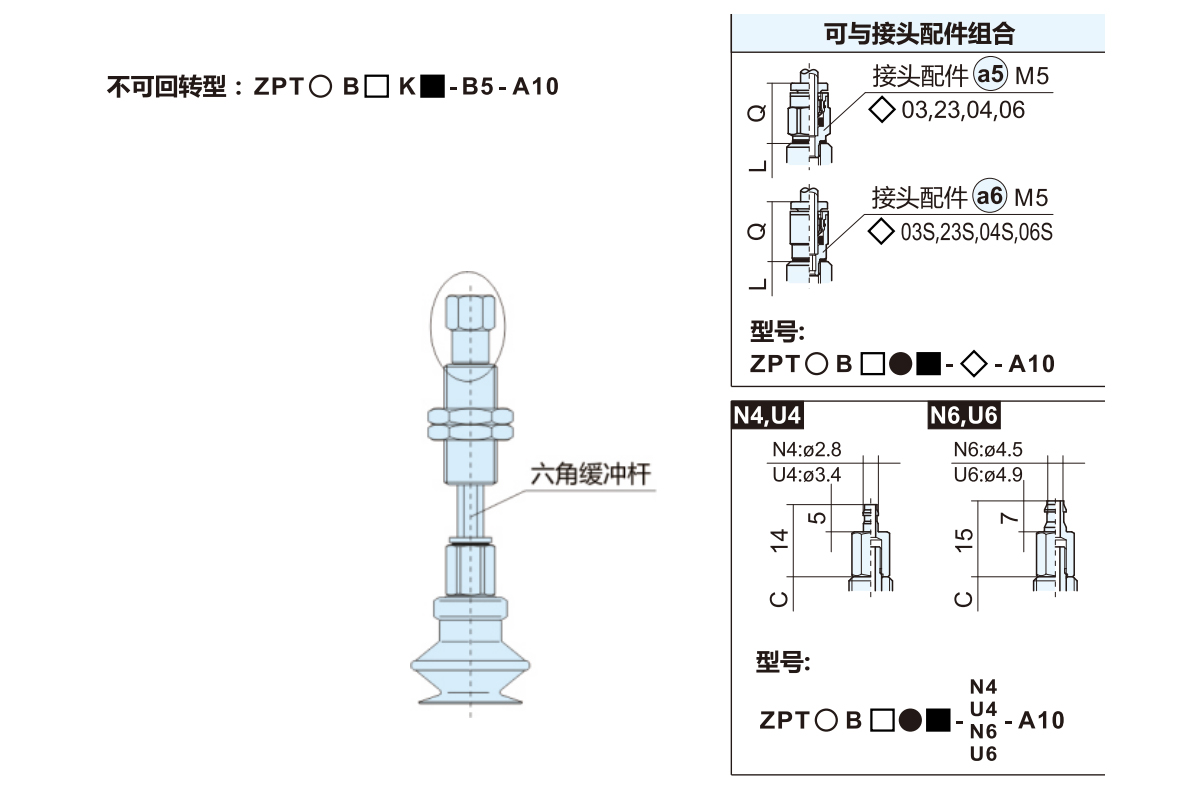

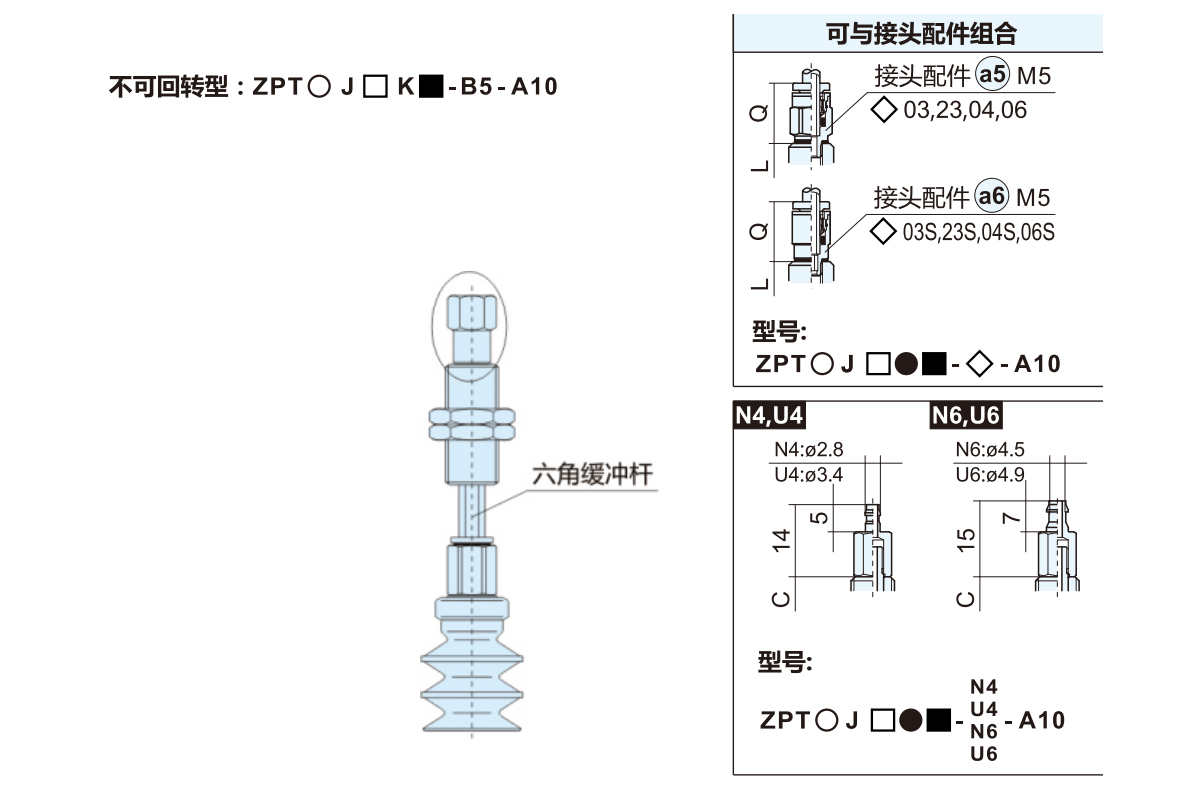

    型号 B C L ○吸盘直径  P m1+i2
    缓冲支架型号
    10  13  16
    ZPT○☆□K10-B5-A10 10  23  47  12  12  12.5  ZPT2-K10-B5-A10
    ZPT○☆□K20-B5-A10 20  51  85  ZPT2-K20-B5-A10
    ZPT○☆□K30-B5-A10 30  95  ZPT2-K30-B5-A10
    ZPT○☆□K40-B5-A10 40  77  131  ZPT2-K40-B5-A10
    ZPT○☆□K50-B5-A10 50  141  ZPT3-K50-B5-A10
    ○ 吸盘直径符号:10,13,16
    □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ■ 缓冲行程(mm):10,20,30,40,50
    ☆ 吸盘材质:平型(U)，带肋平型(C)
    ●  高度补偿类型:可回转型（J），不可回转型（K）

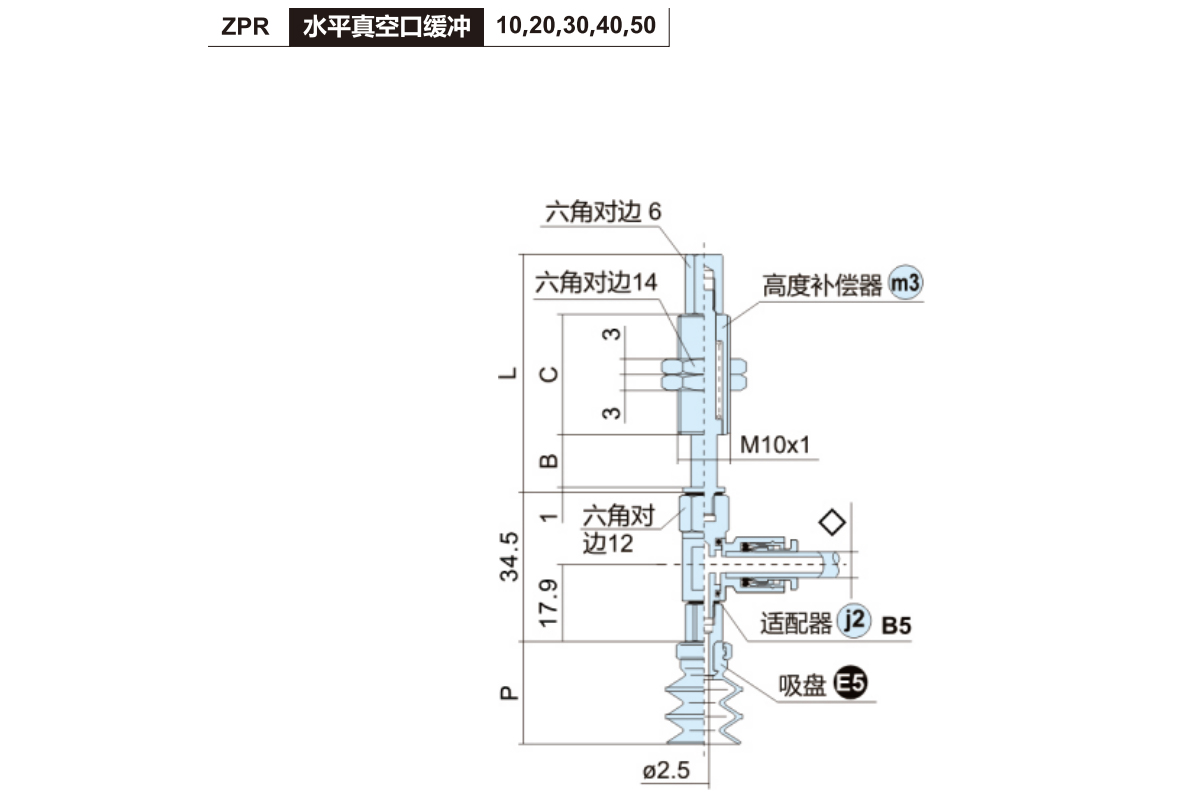

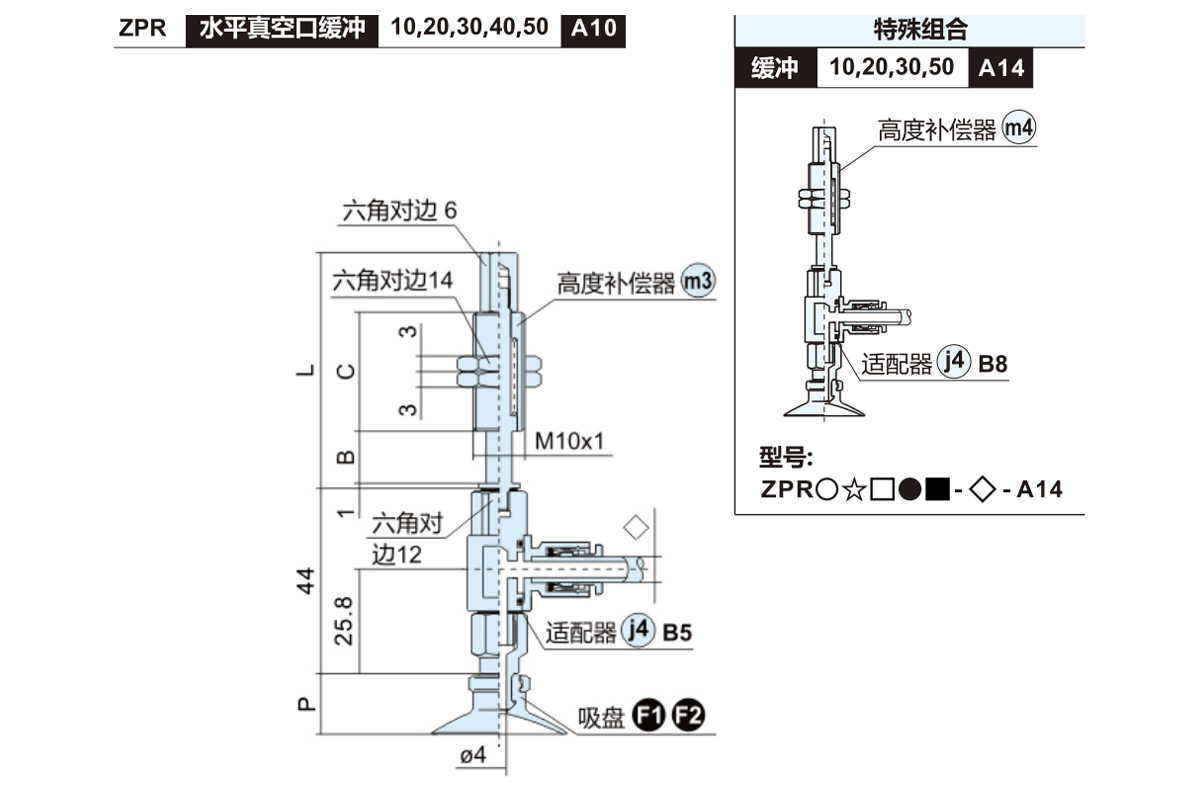

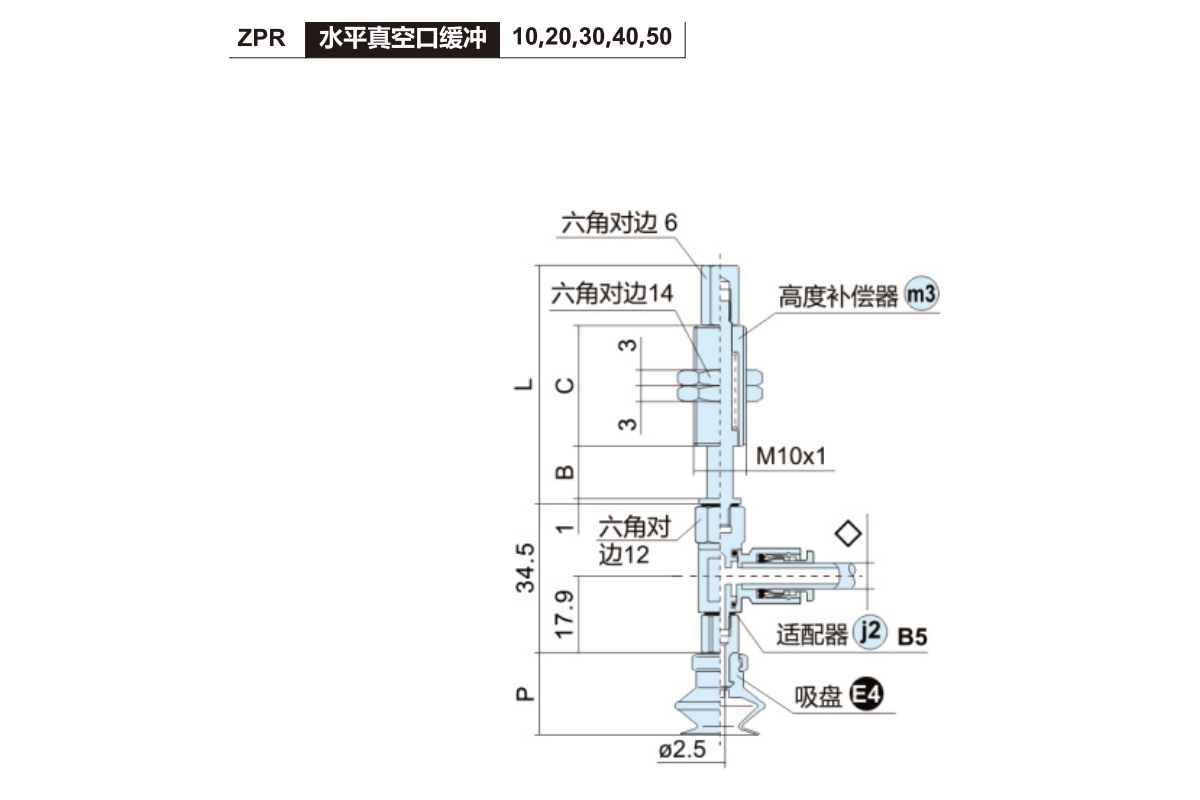

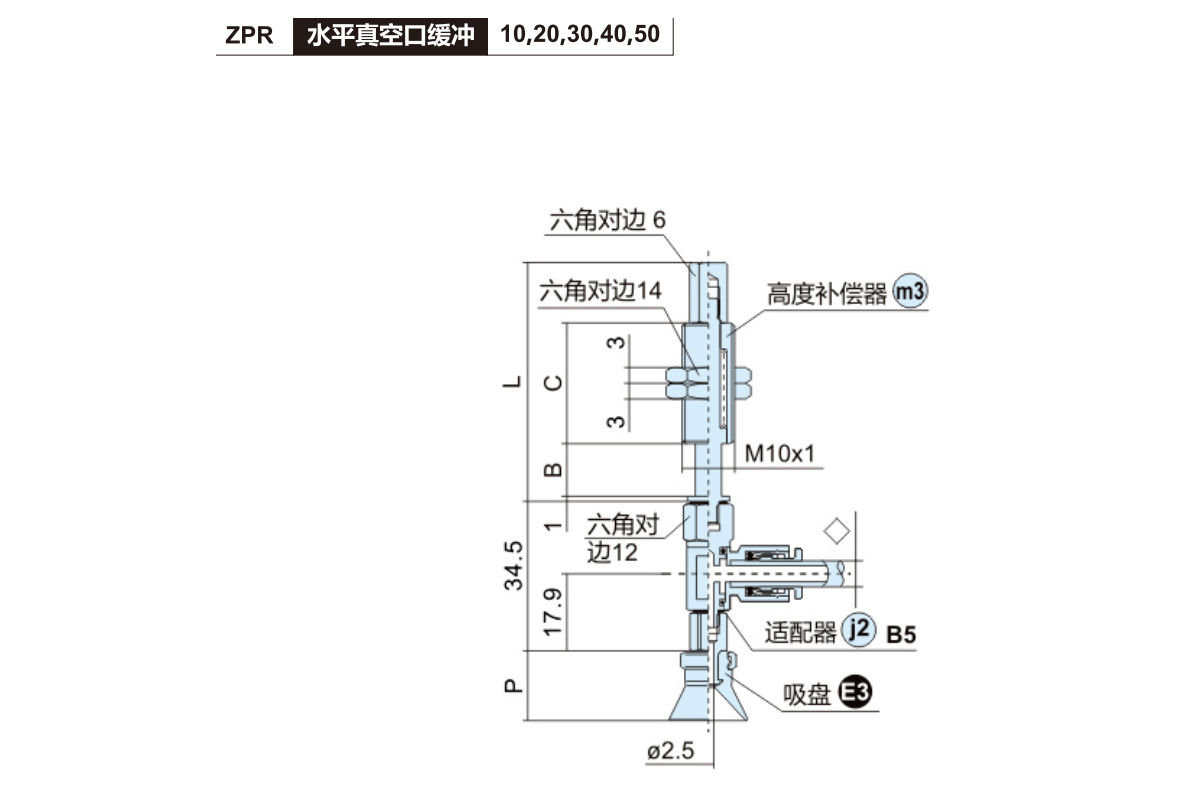

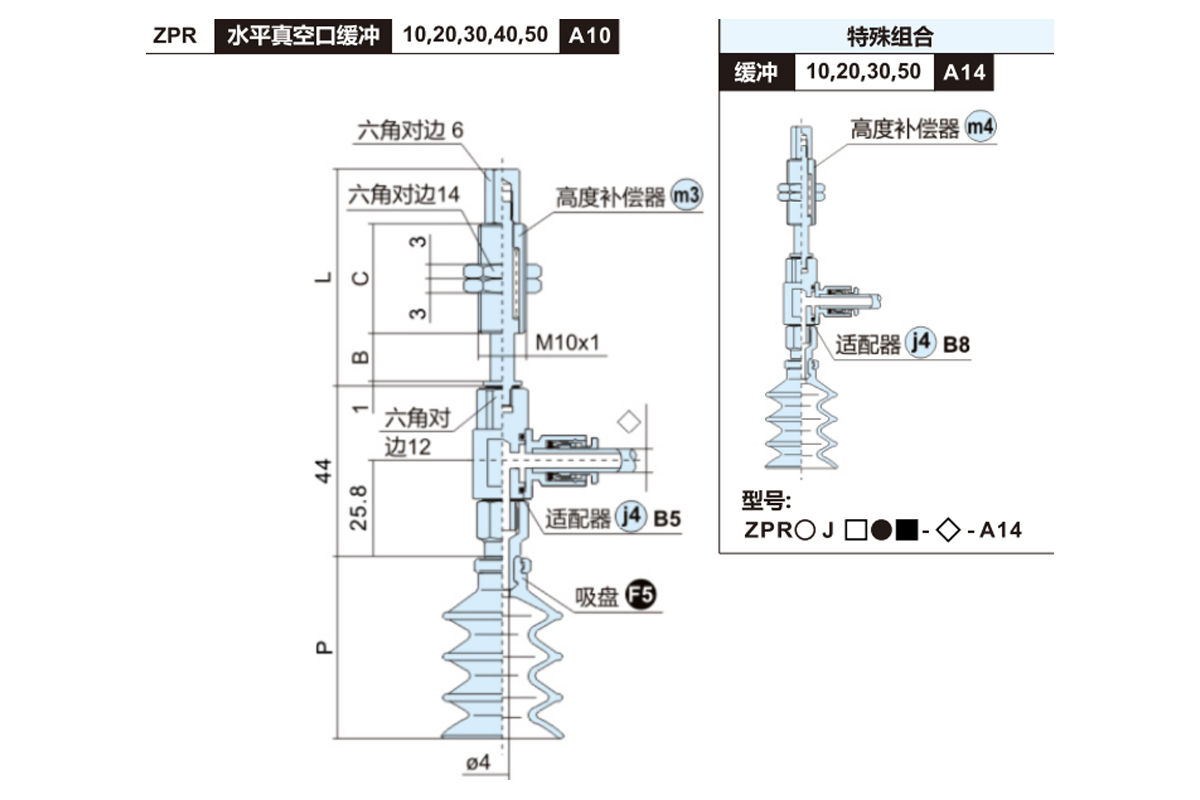

    型号 B C L ○吸盘直径 P m3+j2
    缓冲支架型号
    10  13  16
    ZPR○☆□●10-◇-A10 10  23  45  12  12  12.5  ZPR2-●10-◇-A10
    ZPR○☆□●20-◇-A10 20  51  83  ZPR2-●20-◇-A10
    ZPR○☆□●30-◇-A10 30  93  ZPR2-●30-◇-A10
    ZPR○☆□●40-◇-A10 40  77  129  ZPR2-●40-◇-A10
    ZPR○☆□●50-◇-A10 50  139  ZPR2-●50-◇-A10
    ○吸盘直径符号:10,13,16 □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ☆ 吸盘类型:平型(U)，带肋平型(C)
    ◇真空口连接:04,06
    ● 高度补偿类型:可回转型（J），不可回转型（K）

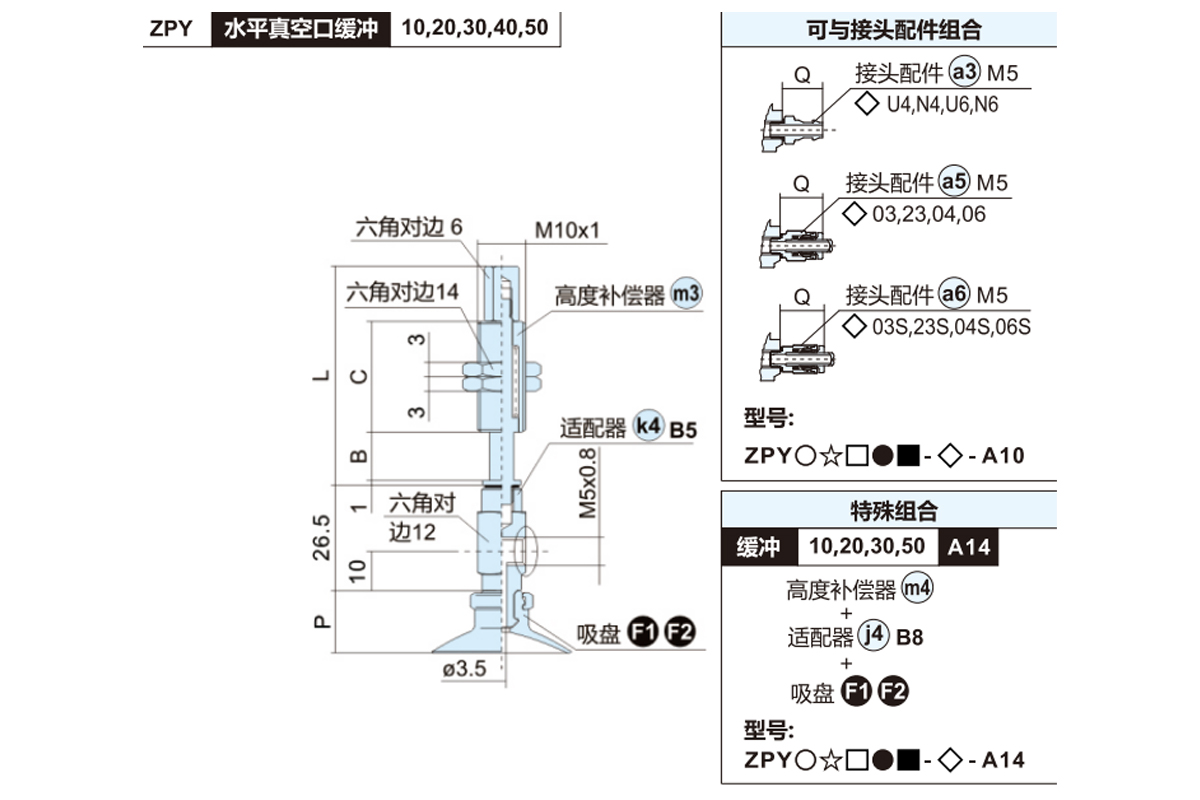

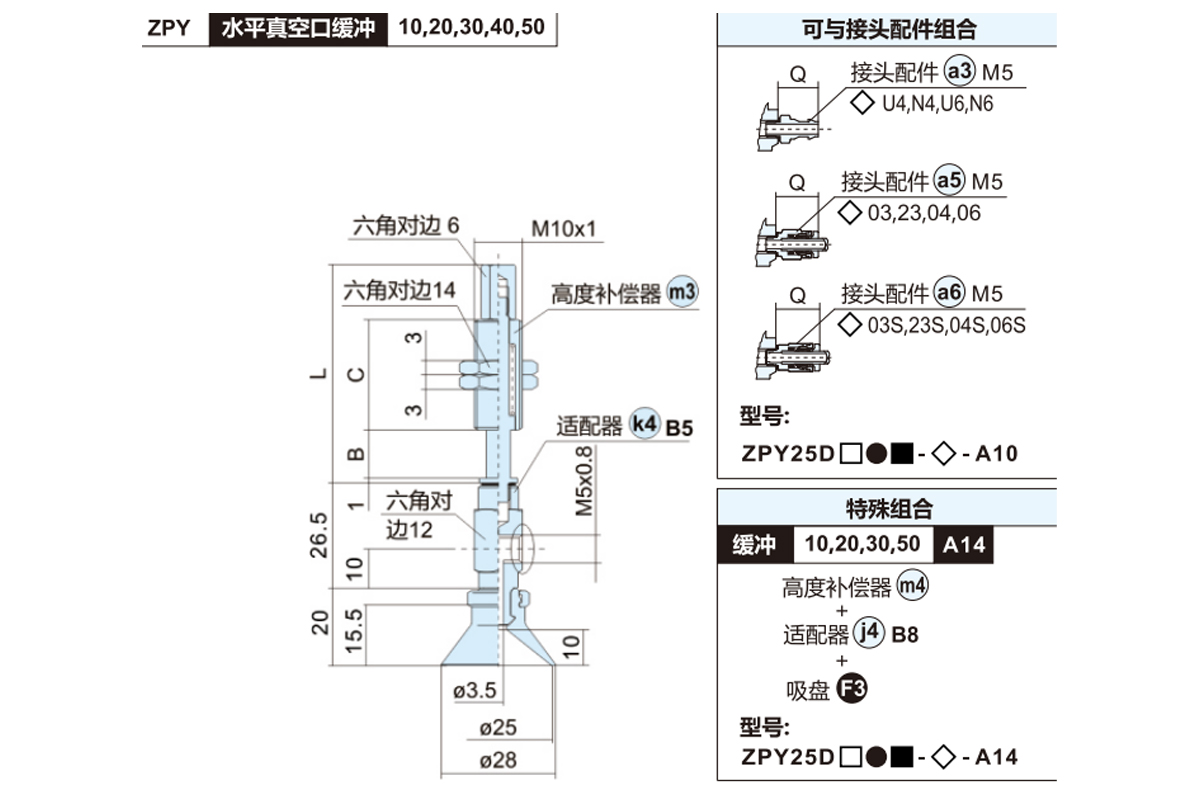

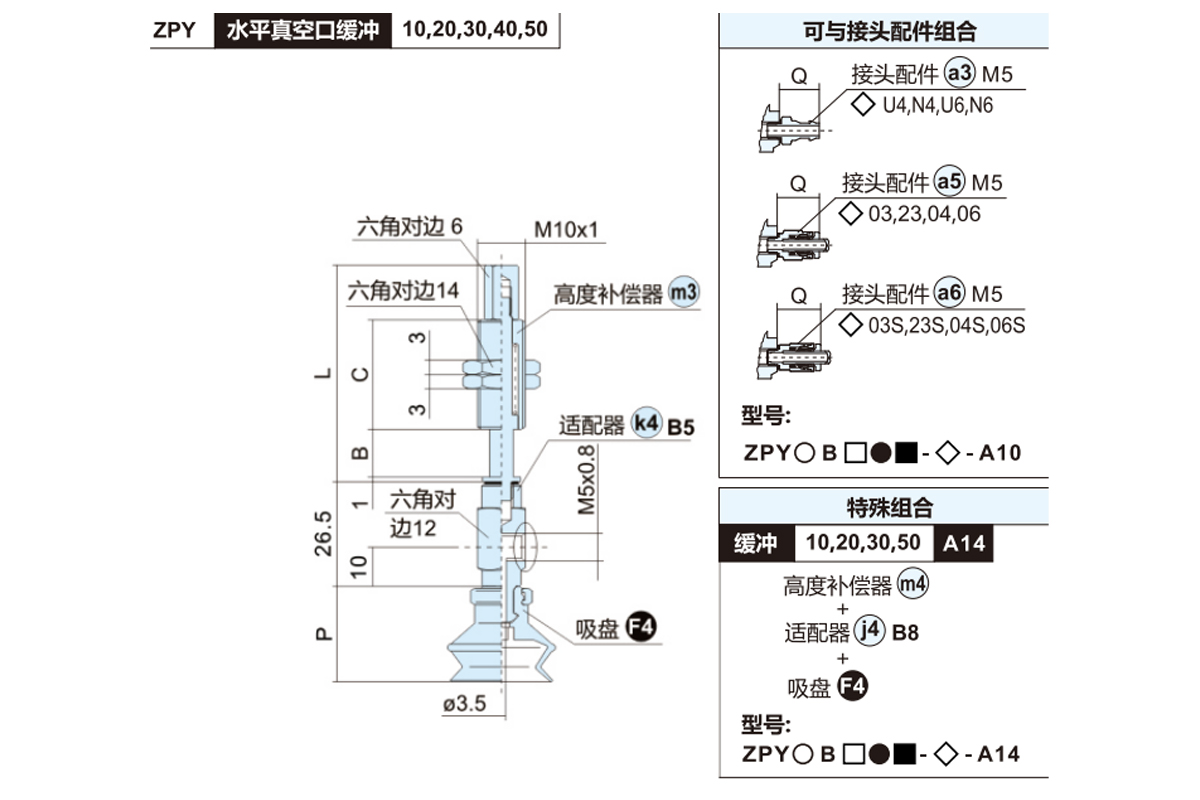

    型号 B C L ○吸盘直径 P m3+j⑫
    缓冲支架型号
    10  13  16
    ZPY○☆□●10-B5-A10 10  23  45  12  12  12.5  ZPY2-●10-B5-A10
    ZPY○☆口●20-B5-A10 20  51  83  ZPY2-●20-B5-A10
    ZPY○☆□●30-B5-A10 30  93  ZPY2-●30-B5-A10
    ZPY○☆□●40-B5-A10 40  77  129  ZPY2-●40-B5-A10
    ZPY○☆□●50-B5-A10 50  139  ZPY2-●50-B5-A10
    ○ 吸盘直径符号:10,13,16
    □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ☆ 吸盘类型:平型(U)，带肋平型(C)
    ● 高度补偿类型：可回转型（J），不可回转型（K）
    ■ 缓冲行程(mm):10,20,30,40,50

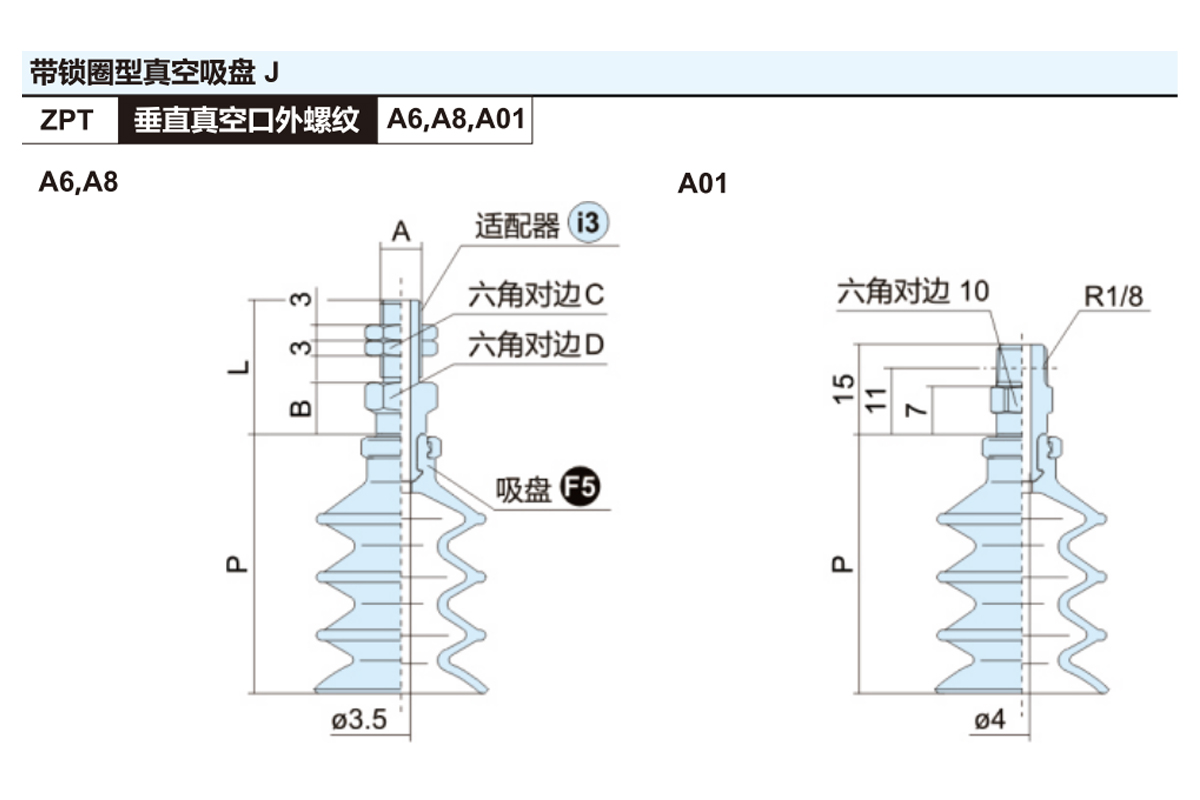

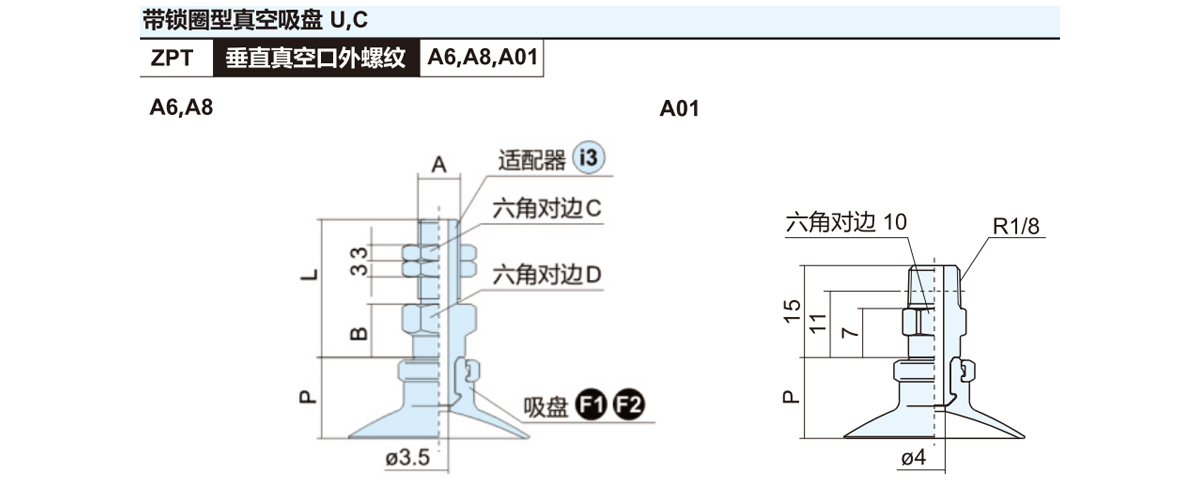

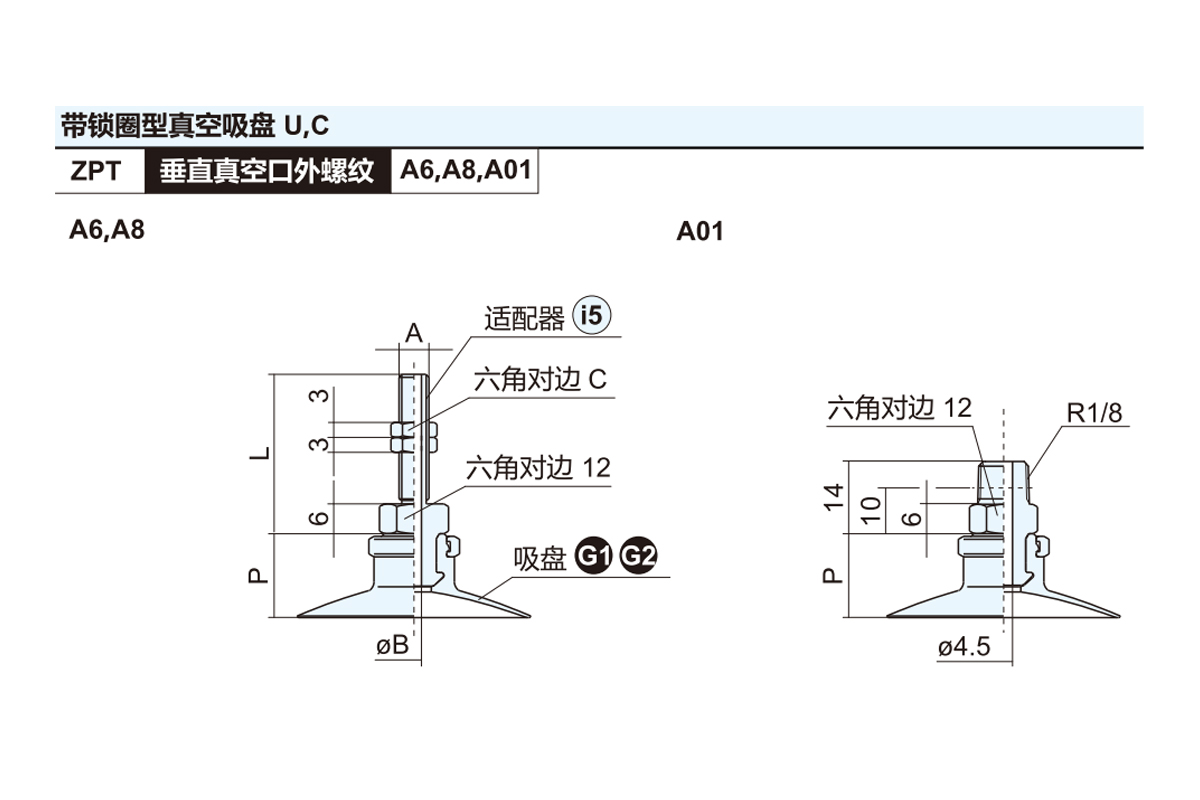

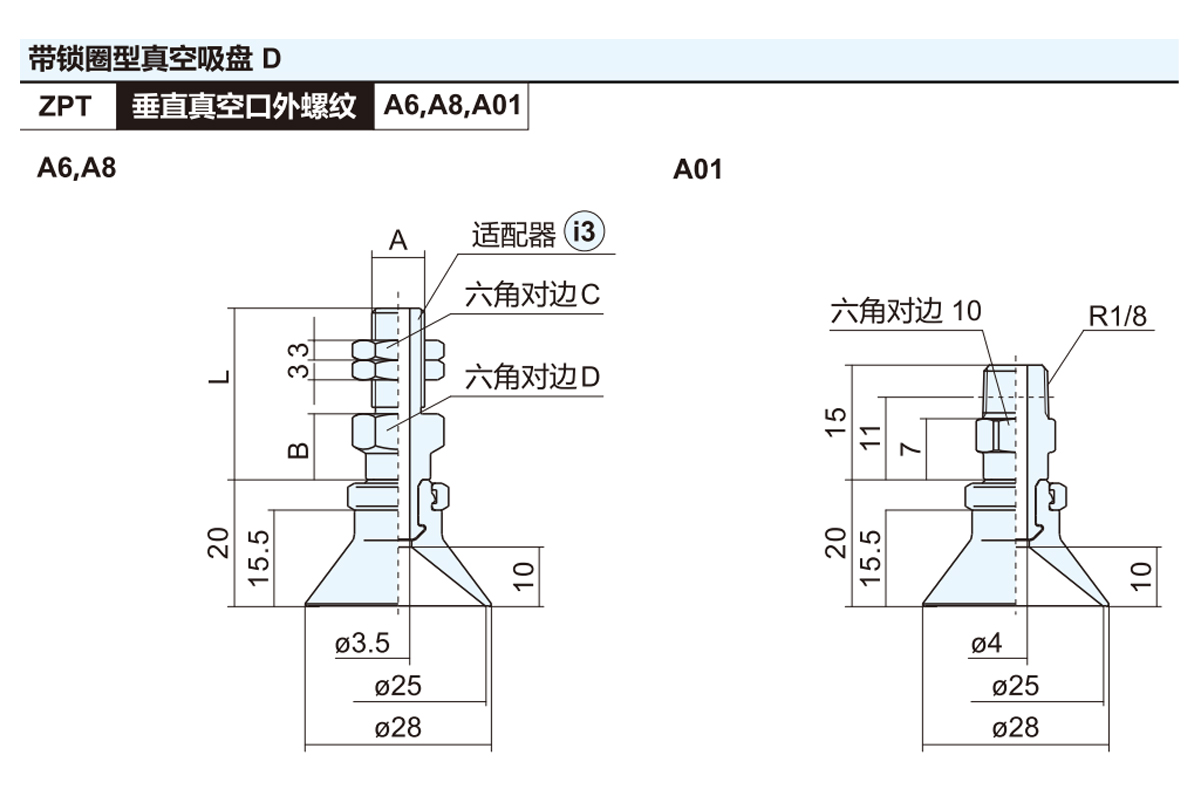

    型号 A B C D L ○ 吸盘直径 P 适配器型号
    20  25  32
    ZPT○☆□-A6 M6×1.0 5  8  8  31  14  14  14.5  ZPT3-A6
    ZPT○☆□-A8 M8×1.0 10  12  12  26  ZPT3-A8
    ZPT○☆□-A01 - - - - -  ZPT3-A01
    ○吸盘直径符号:20,25,32 ☆吸盘类型:平型(U)，带肋平型(C)
    □吸盘材质：丁腈橡胶(N)硅橡胶(S）

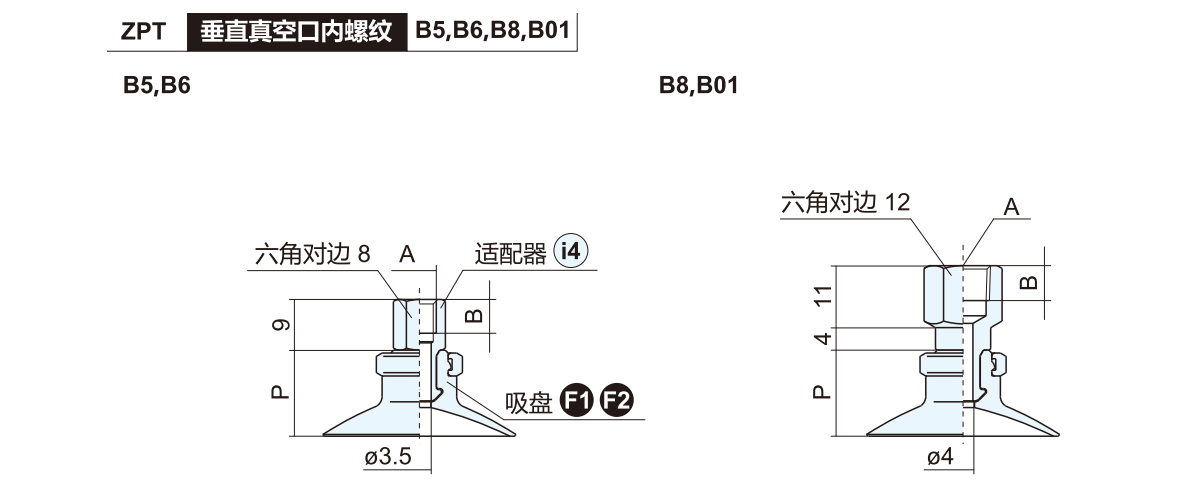

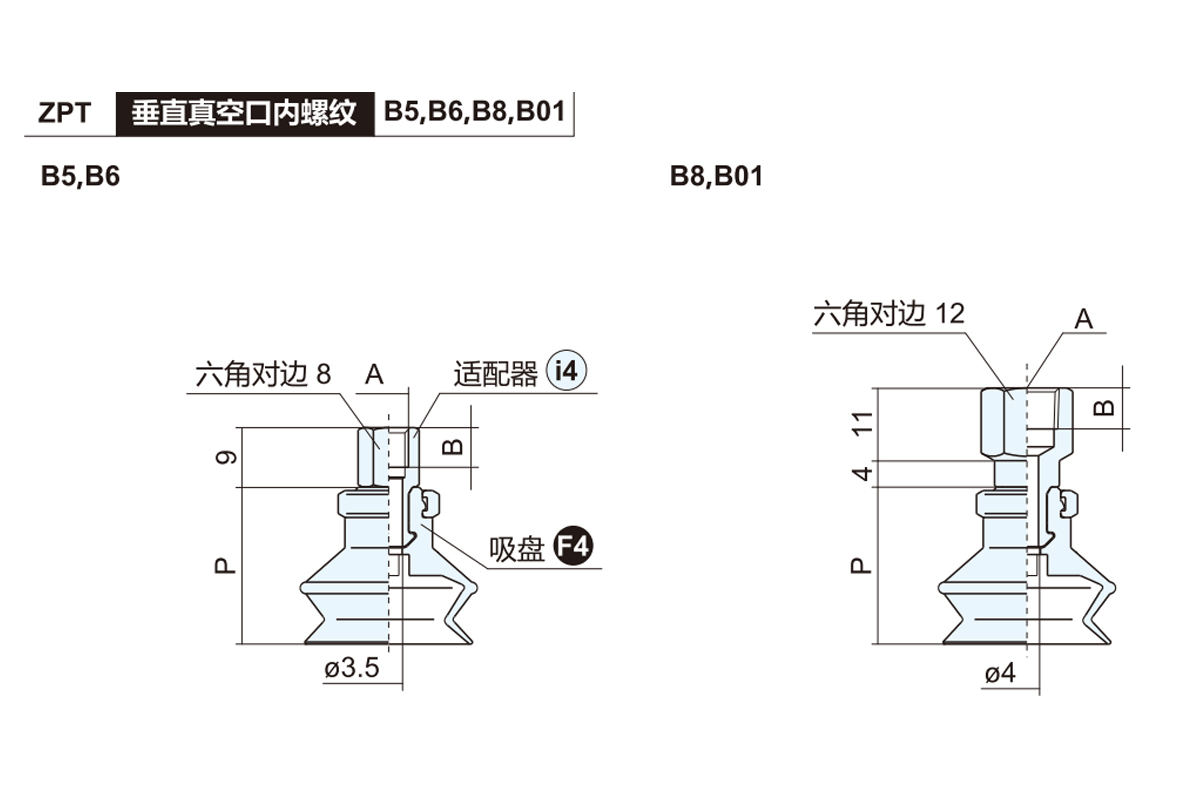

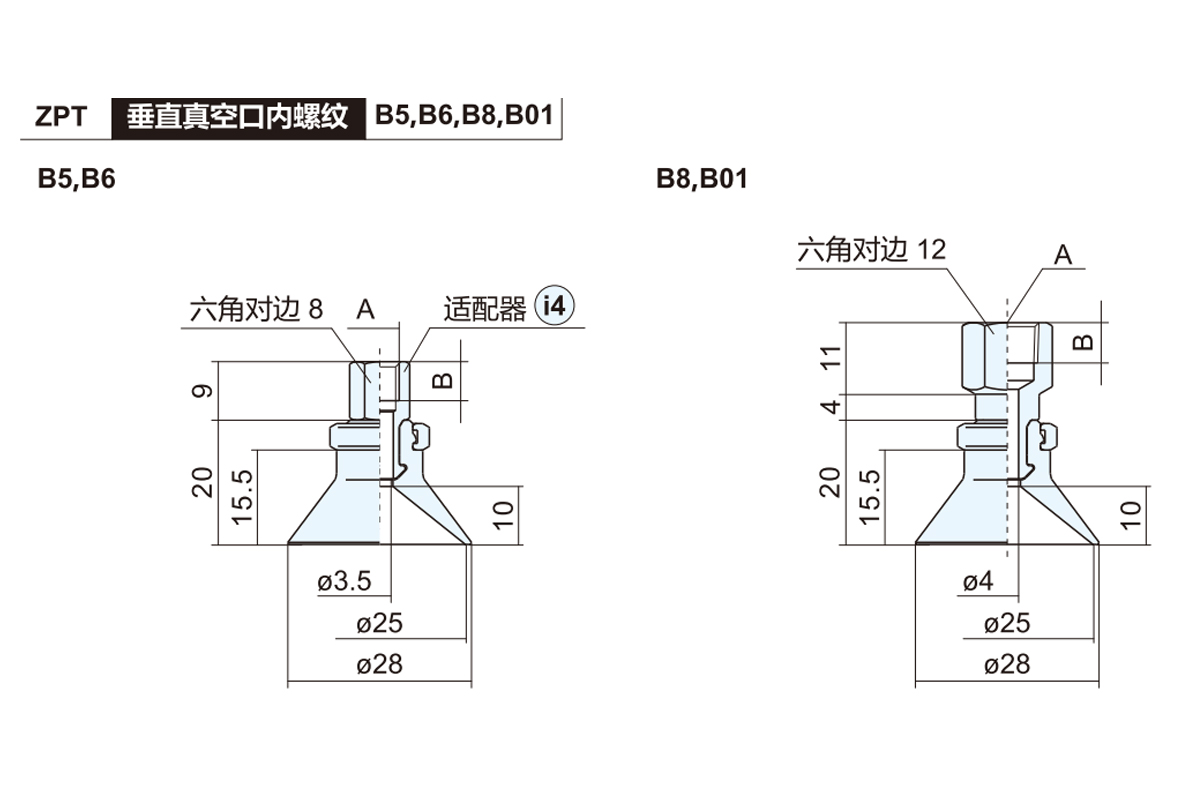

    型号 A B   ○吸盘直径 P 适配器型号
    20  25  32
    ZPT○☆□-B5 M5×0.8 5  14  14  14.5  ZPT3-B5
    ZPT○☆□-B6 M6×1.0 6  ZPT3-B6
    ZPT○☆□-B6 M8×1.25 8  ZPT3-B8
    ZPT○☆□-B01 Rc1/8 6.2  ZPT3-B01
    ○吸盘直径符号:20,25,32 ☆吸盘类型:平型(U)，带肋平型(C)
    □吸盘材质：丁腈橡胶(N)硅橡胶(S）

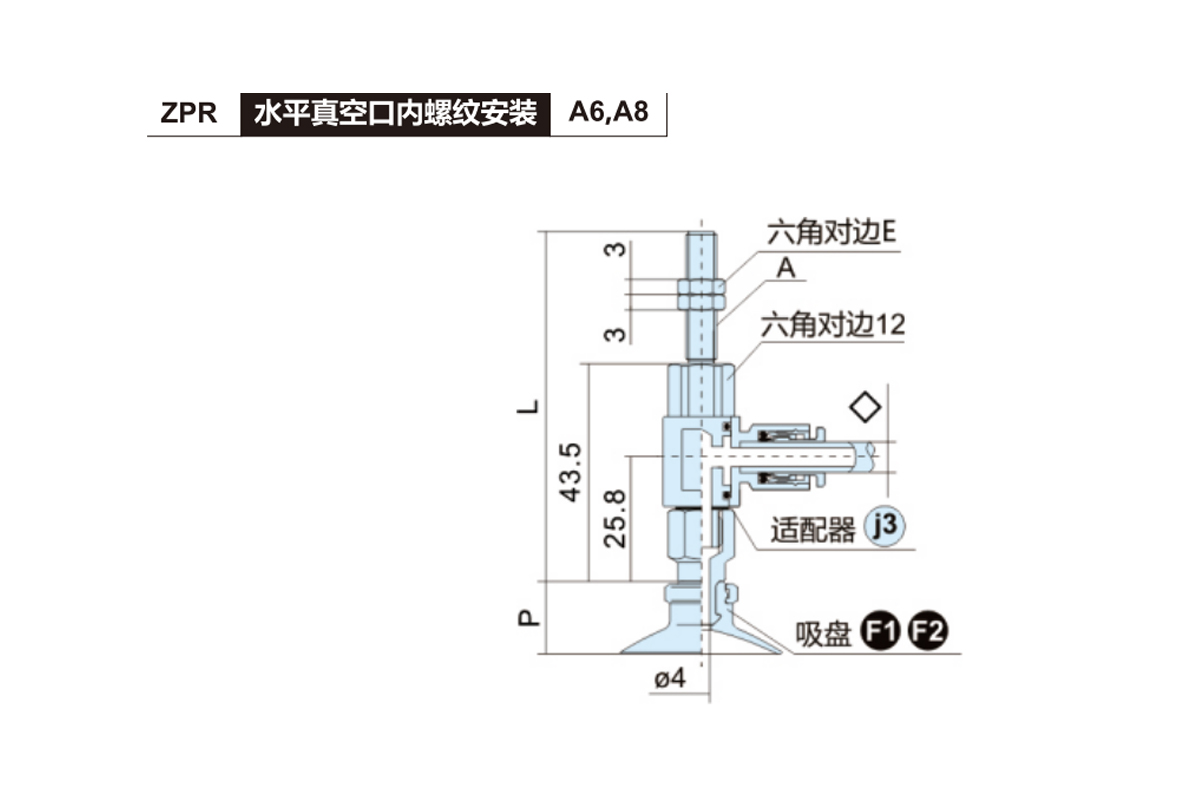

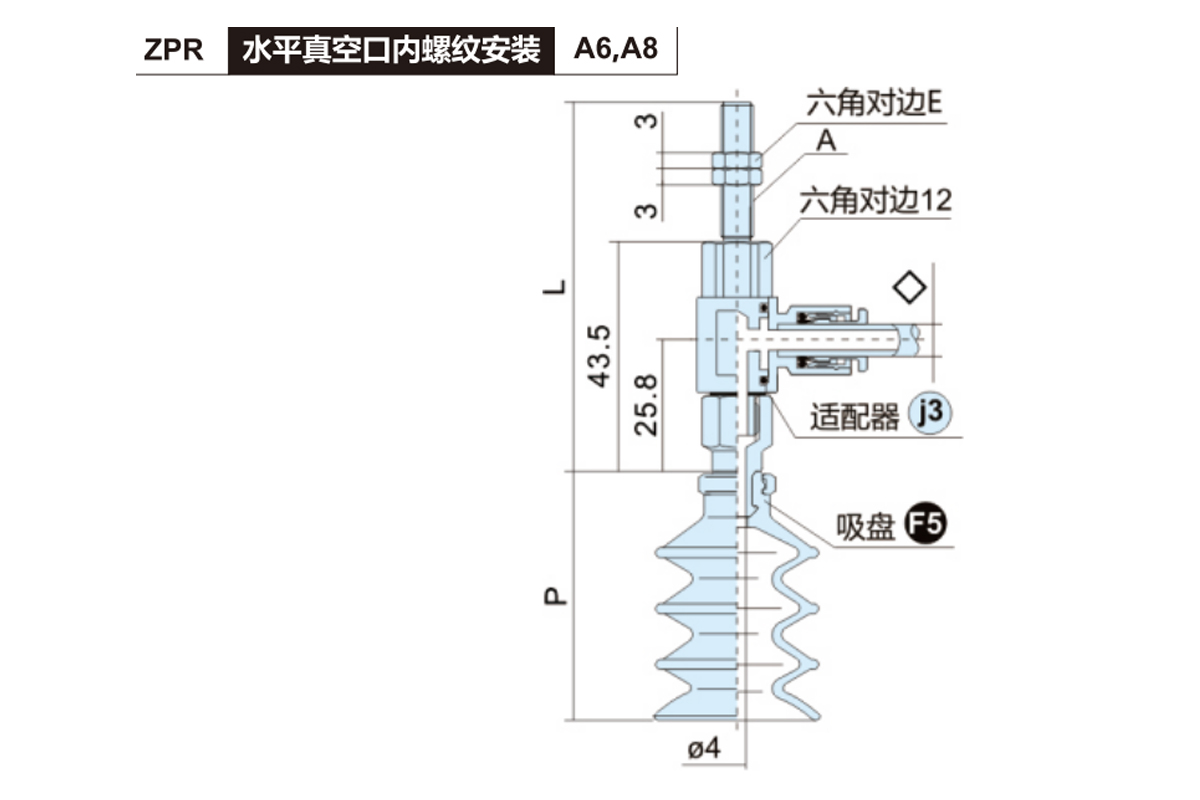

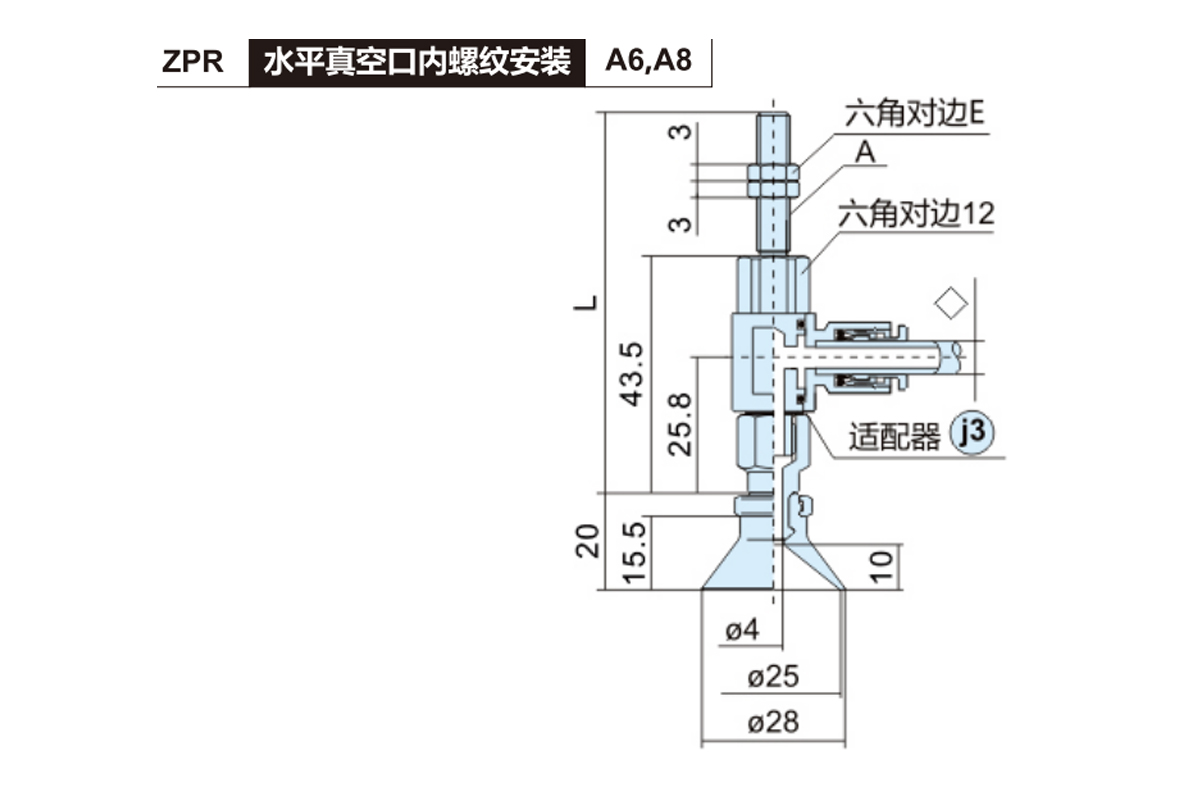

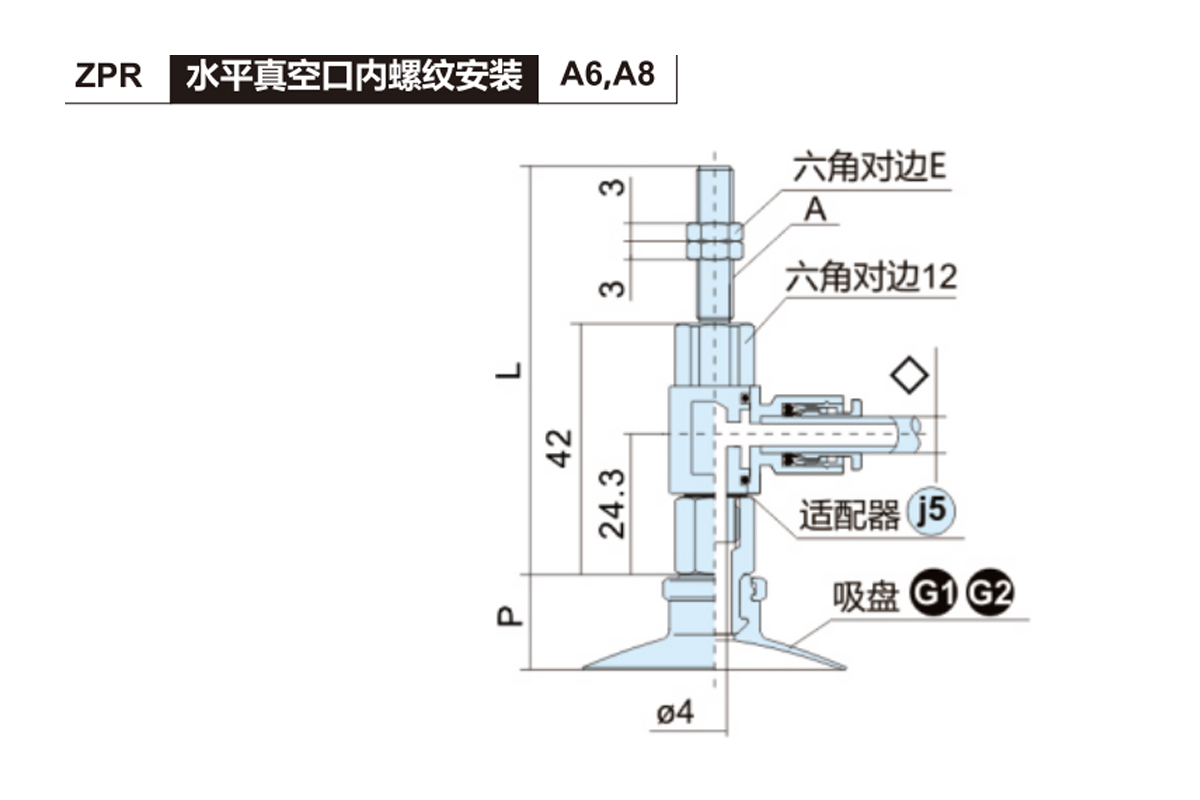

    型号 A E L ○吸盘直径 P 适配器型号
    20  25  32
    ZPR○☆□-◇-A6 M6×1.0 8  69.5  14  14  14.5  ZPR3-◇-A6
    ZPR○☆□-◇-A8 M8×1.0 12  59.5  ZPR3-◇-A8
    ○吸盘直径符号:20,25,32☆ 吸盘类型:平型(U)，带肋平型(C)
    □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）    ◇真空口连接:04,06,08

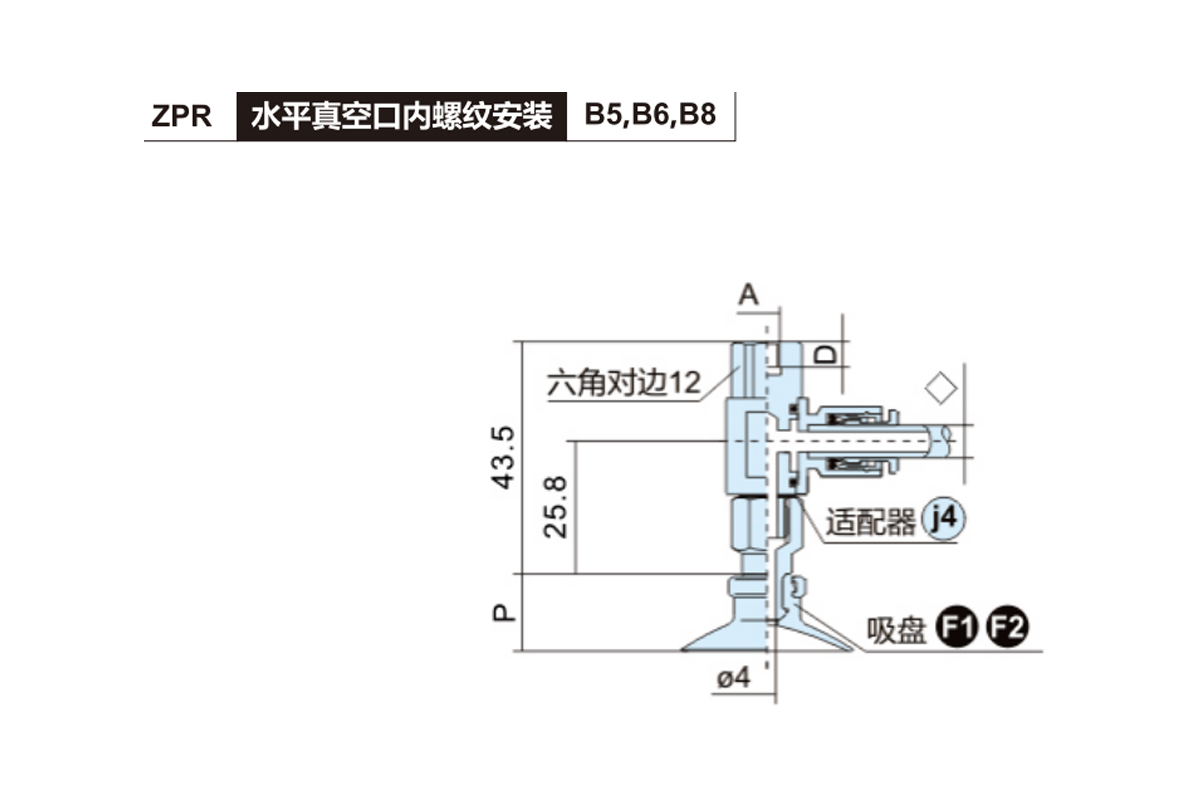

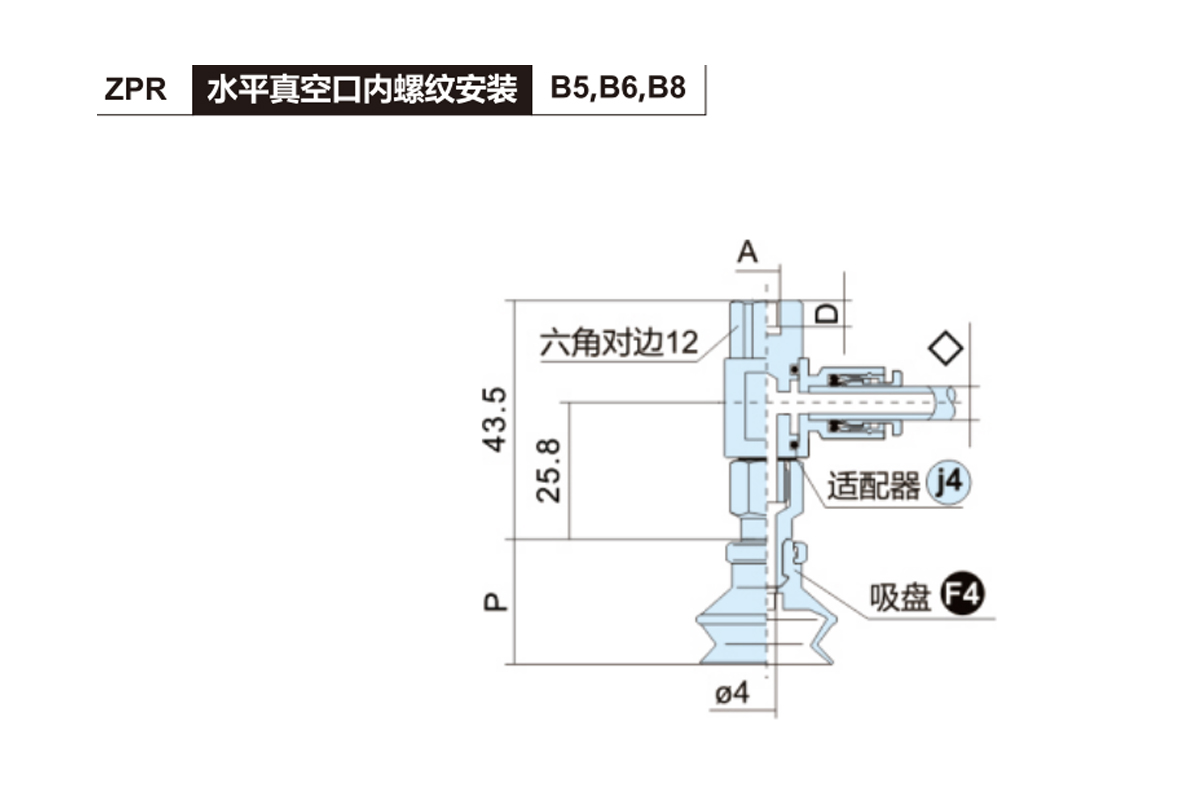

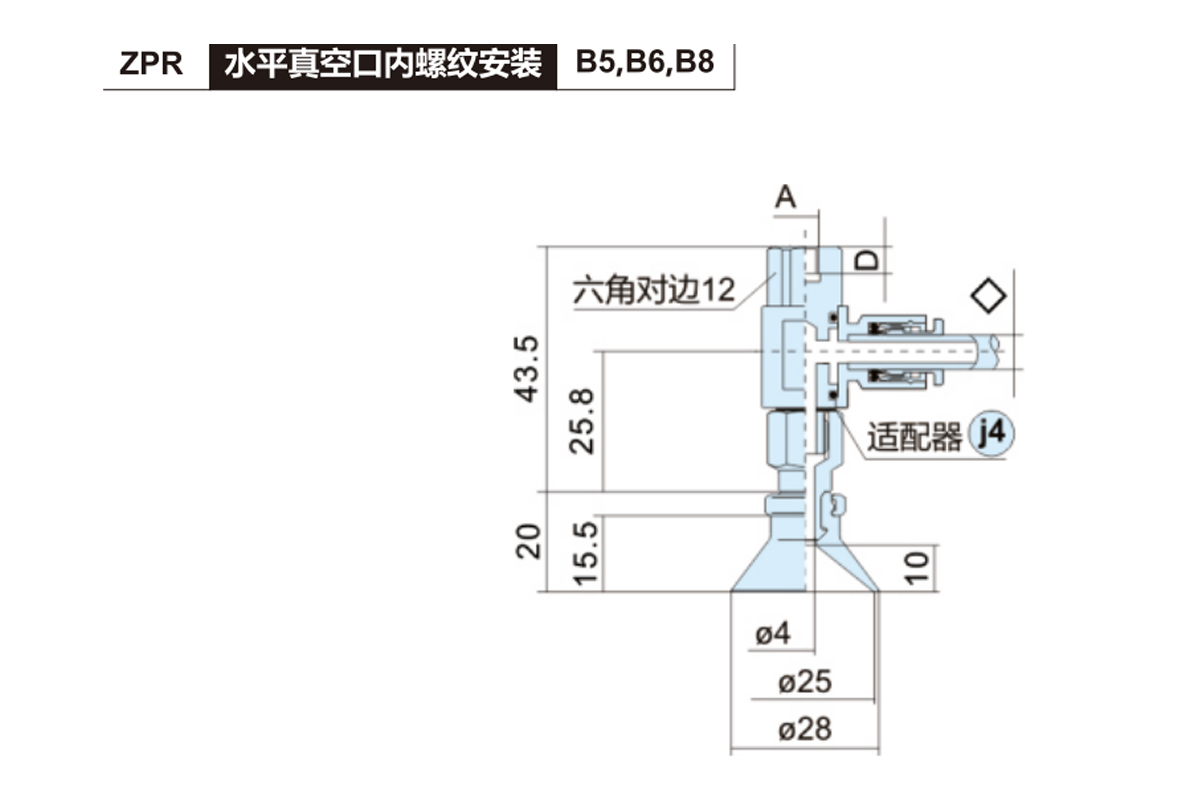

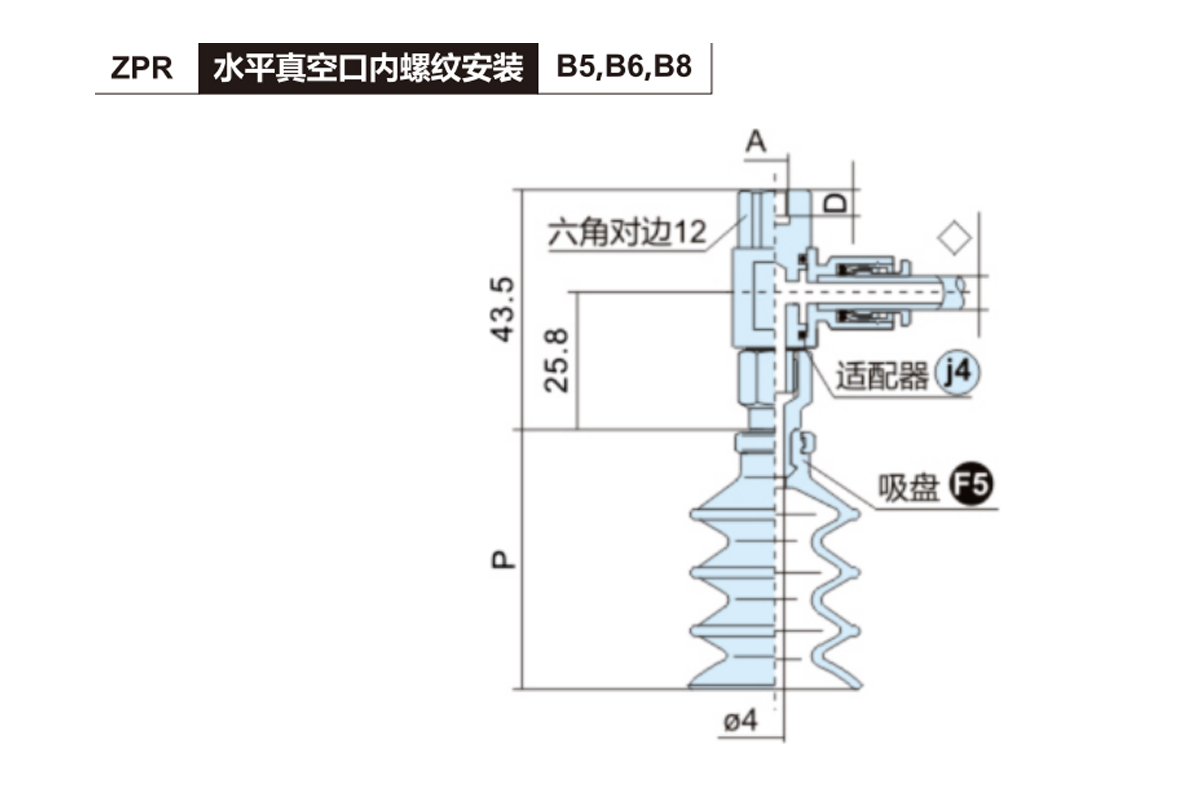

    型号 A D ○ 吸盘直径 P 适配器型号
    20  25  32
    ZPR○☆口 - ◇-B5 M5×0.8 5  14  14  14.5  ZPR3-◇-B5
    ZPR○☆□-◇-B6 M6×1.0 6  ZPR3-◇-B6
    ZPR○☆□-◇-B8 M8×1.25 8  ZPR3-◇-B8
    ○吸盘直径符号:20,25,32 ☆吸盘类型:平型(U)，带肋平型(C)
    □吸盘材质：丁腈橡胶(N)硅橡胶(S）          真空口连接:04,06,08

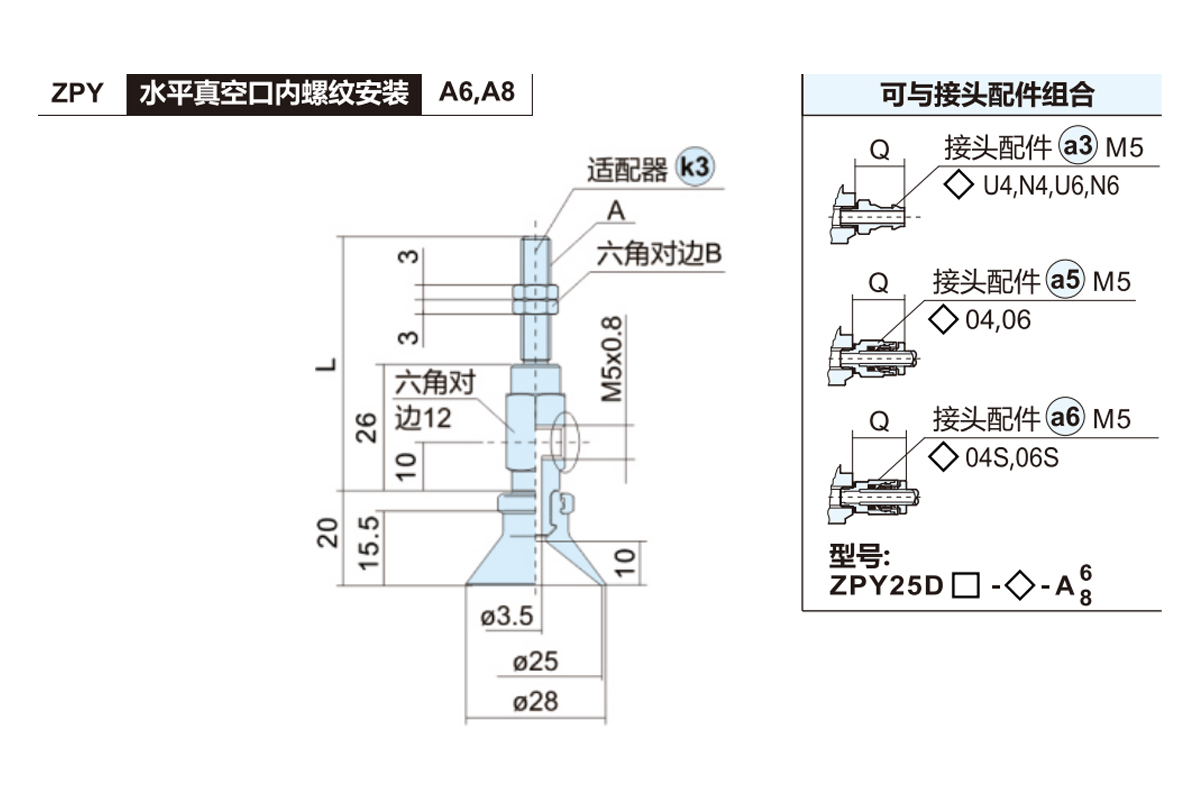

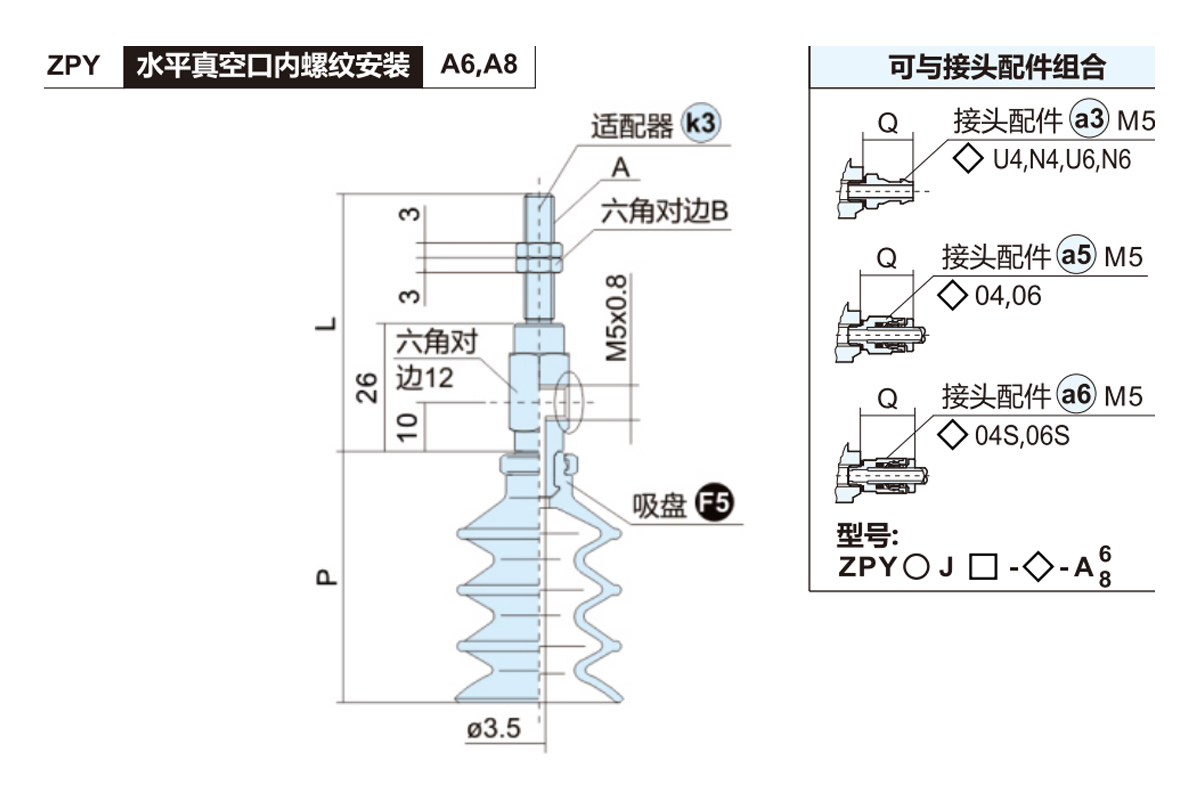

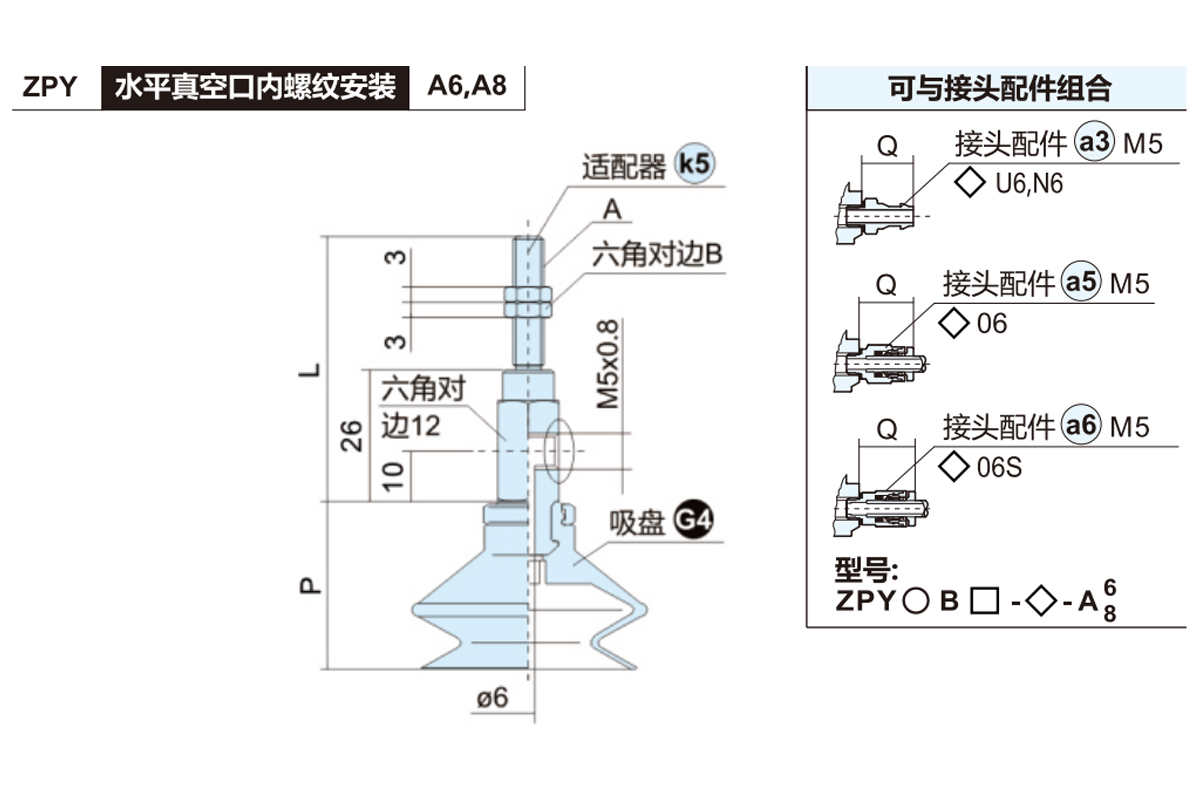

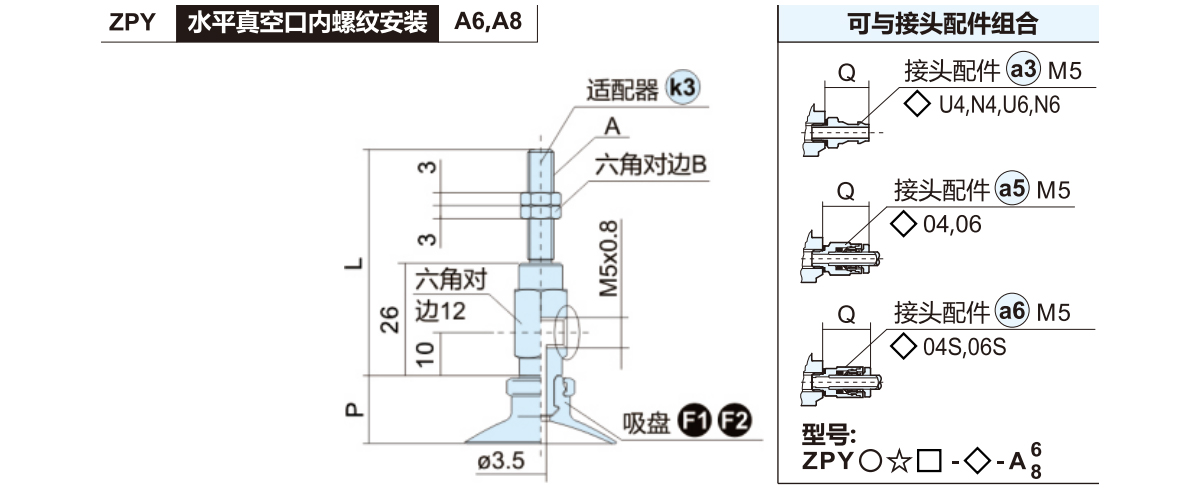

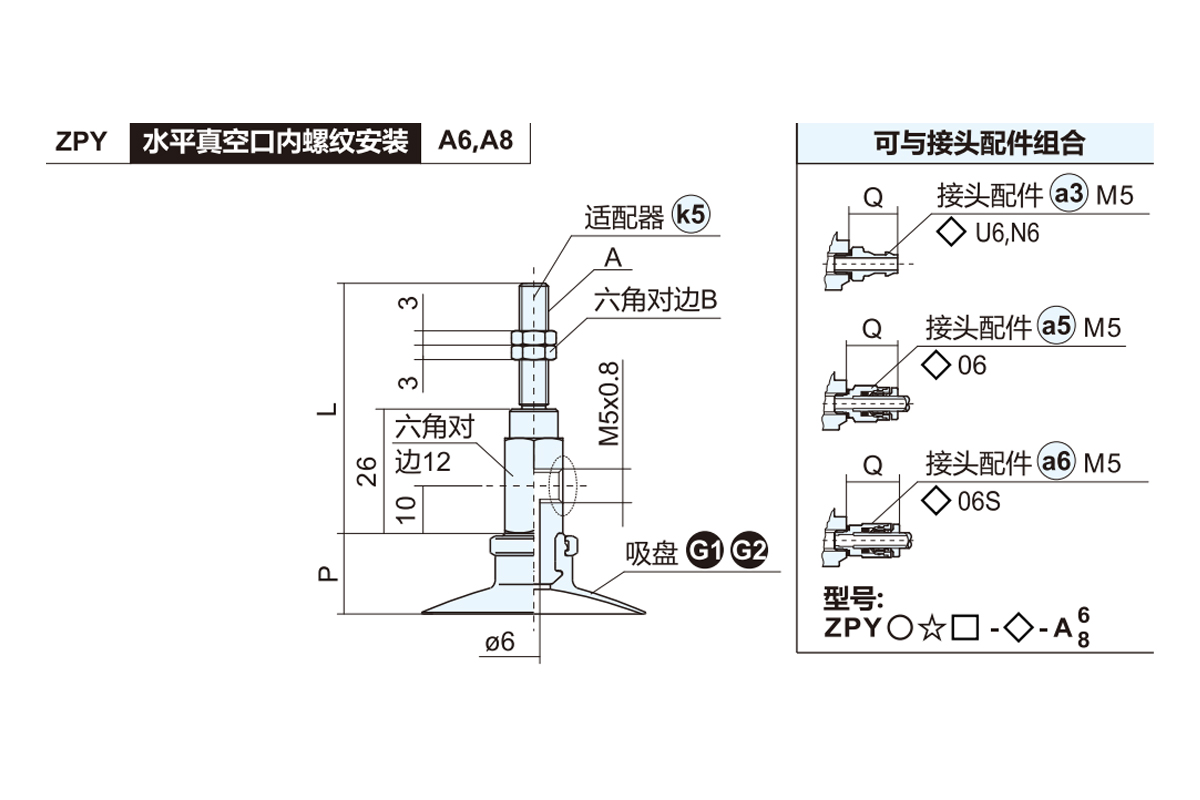

    型号 A B L ○吸盘直径 P 适配器型号
    20  25  32
    ZPY○☆□-B5-A6 M6×1.0 8  54  14  14  14.5  ZPY3-B5-A6
    ZPY○☆□-B5-A8 M8×1.0 12  44  ZPY3-B5-A8
    ○吸盘直径符号:20,25,32 ☆吸盘类型:平型(U)，带肋平型(C)
    □吸盘材质：丁腈橡胶(N)硅橡胶(S）

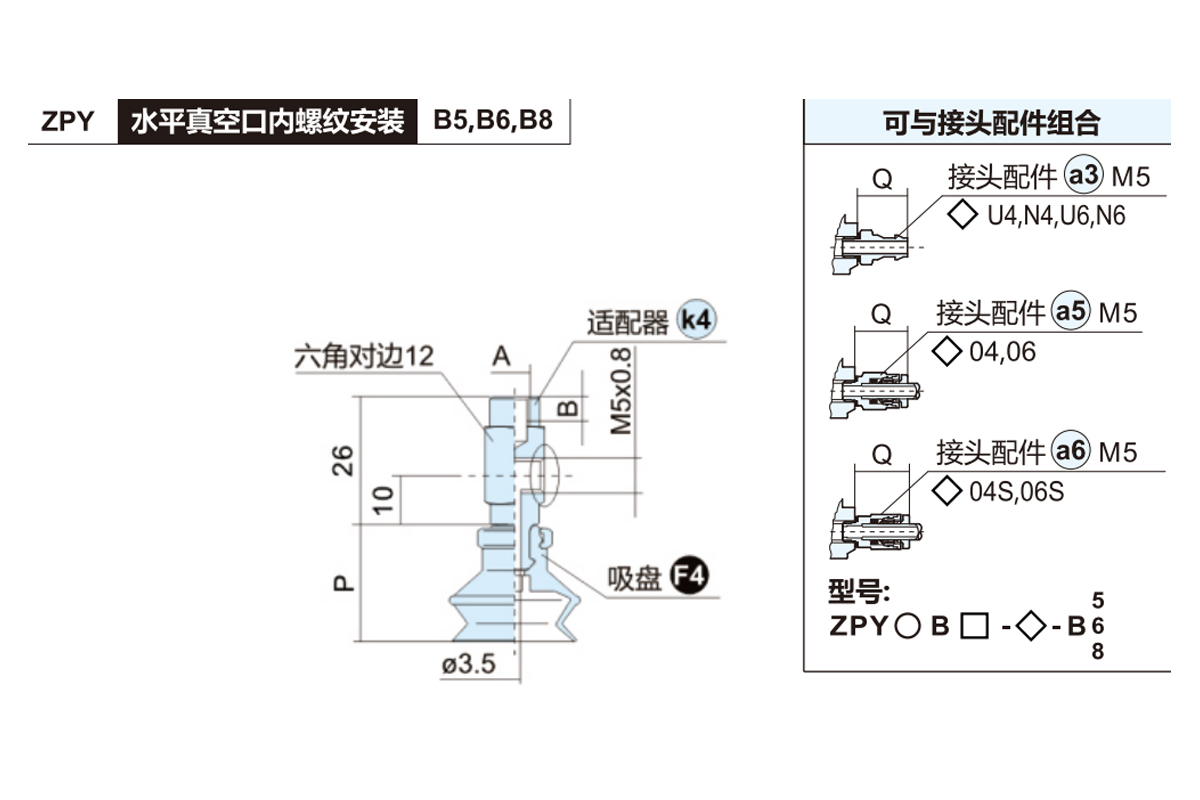

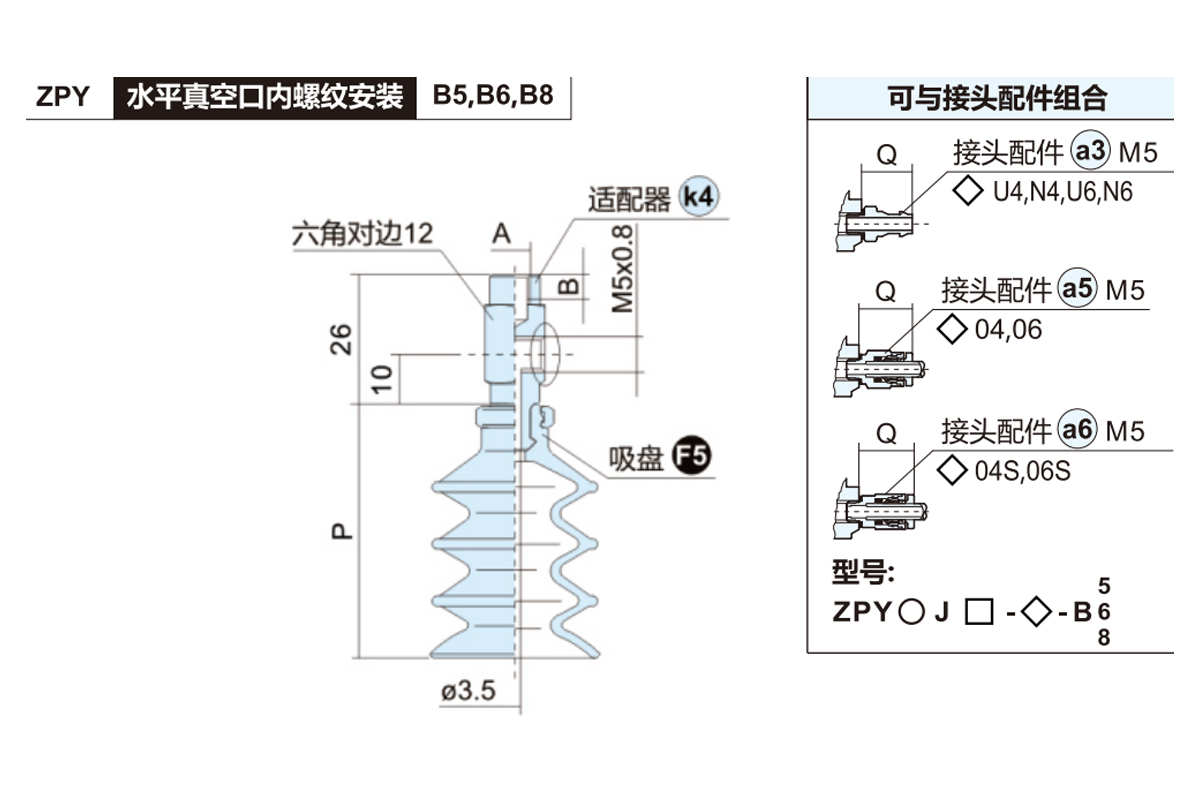

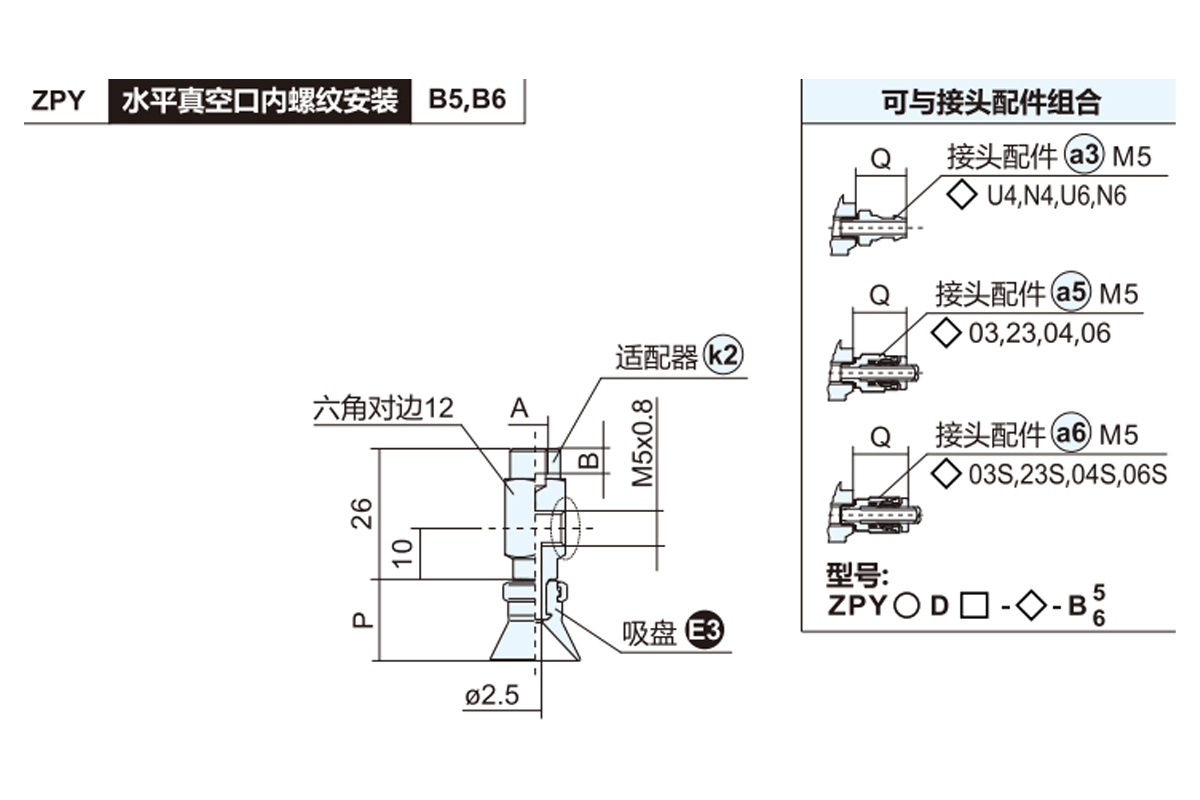

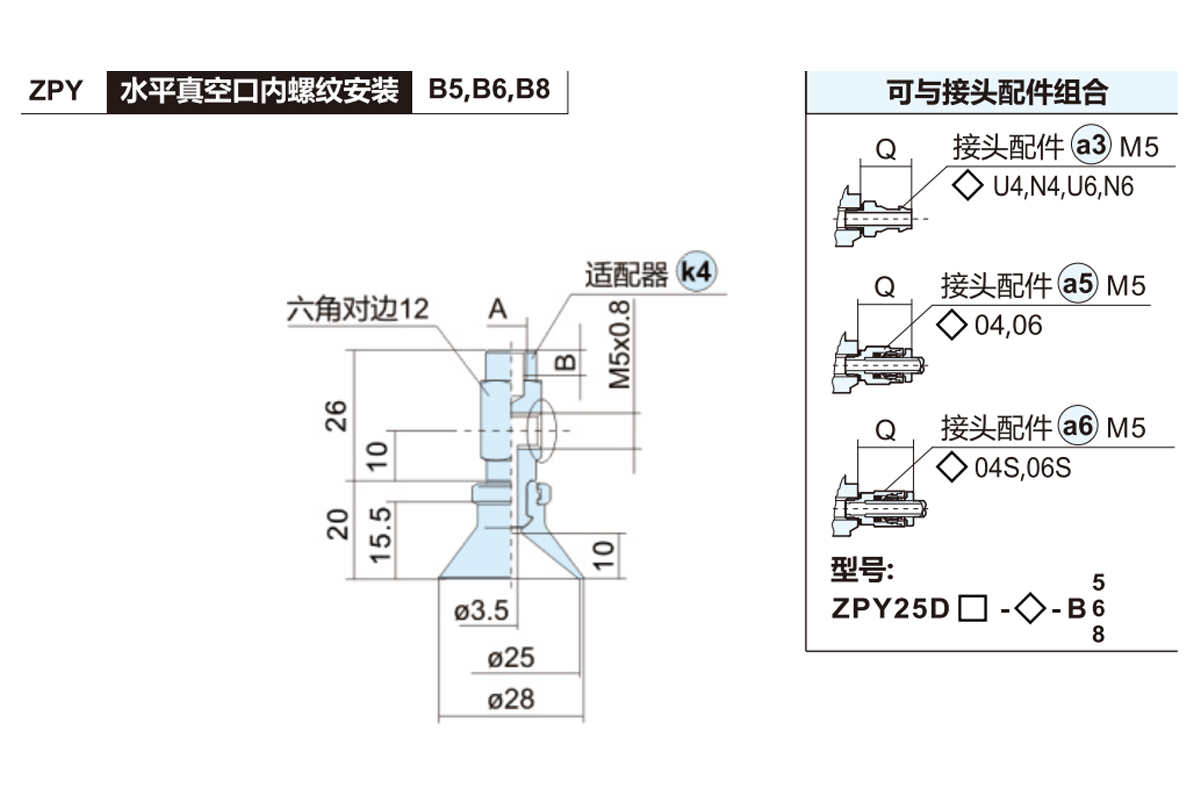

    型号 A B ○吸盘直径 P 适配器型号
    20  25  32
    ZPY○☆□-B5-B5 M5×0.8 5  14  14  14.5  ZPY3-B5-B5
    ZPY○☆□-B5-B6 M6×1.0 6  ZPY3-B5-B6
    ZPY○☆□-B5-B8 M8×1.25 8  ZPY3-B5-B8
    ○吸盘直径符号:20,25,32 ☆吸盘类型:平型(U)，带肋平型(C)
    □吸盘材质：丁腈橡胶(N)硅橡胶(S）

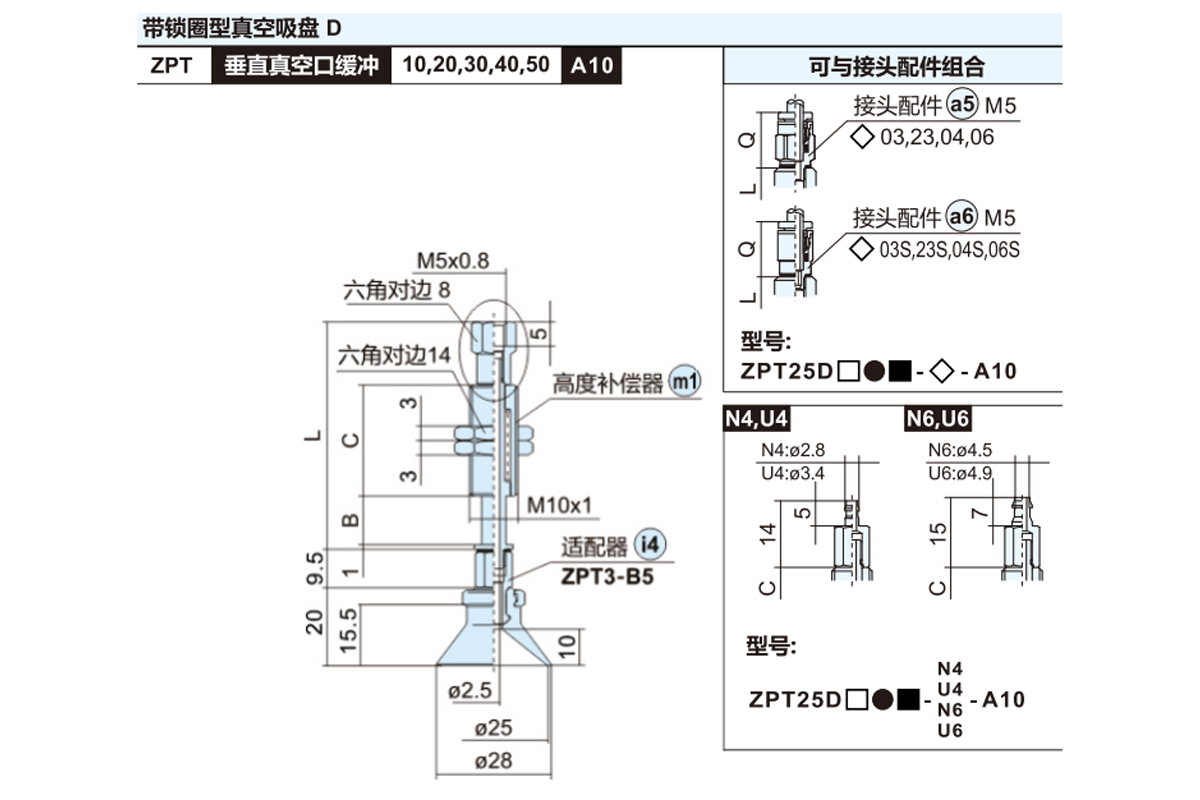

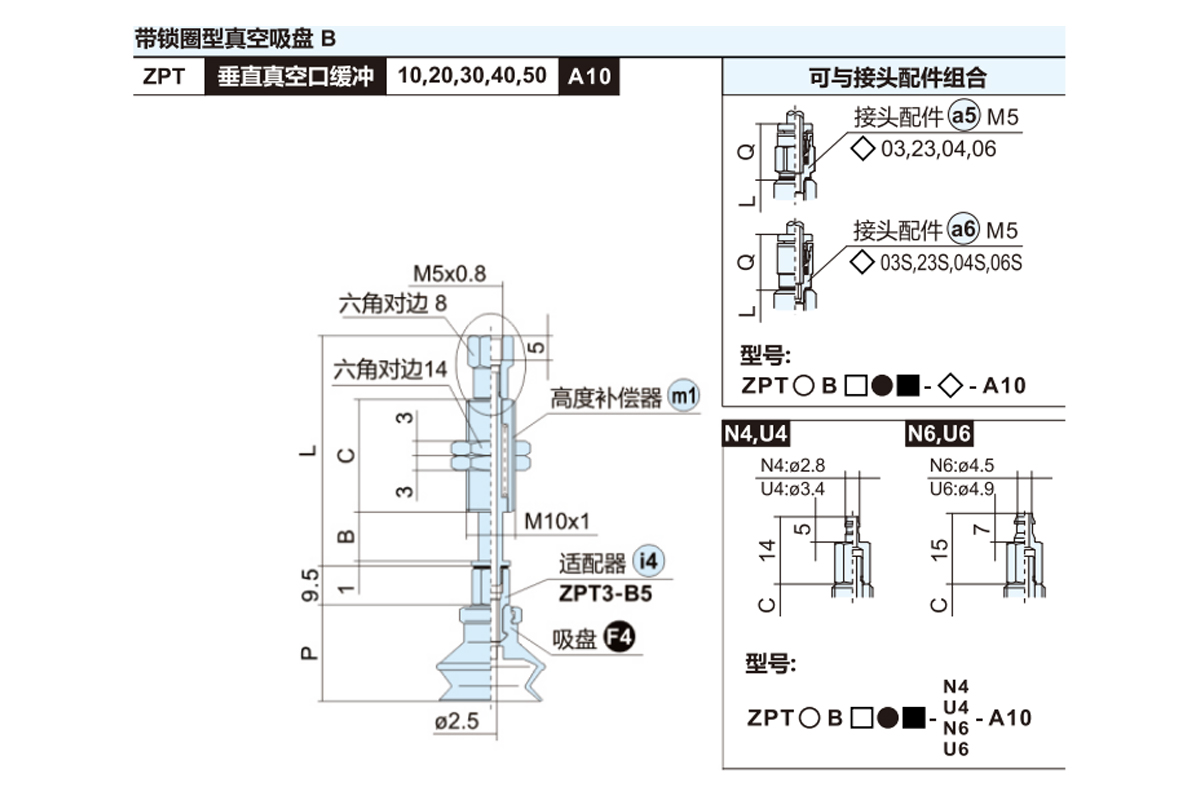

    型号 B C L ○吸盘直径 P m1+i4
    缓冲支架型号
    20  25  32
    ZPT○☆□●10-B5-A10 10  23  47  14  14  14.5  ZPT3-●10-B5-A10
    ZPT○☆□●20-B5-A10 20  51  85  ZPT3-●20-B5-A10
    ZPT○☆□●30-B5-A10 30  95  ZPT3-●30-B5-A10
    ZPT○☆□●40-B5-A10 40  77  131  ZPT3-●40-B5-A10
    ZPT○☆□●50-B5-A10 50  141  ZPT3-●50-B5-A10
    ○吸盘直径符号:20,25,32 □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ☆吸盘类型:平型(U)，带肋平型(C)
    ●高度补偿类型:可回转型(J) 不可回转型（K）
    ■缓冲行程(mm):10,20,30,40,50

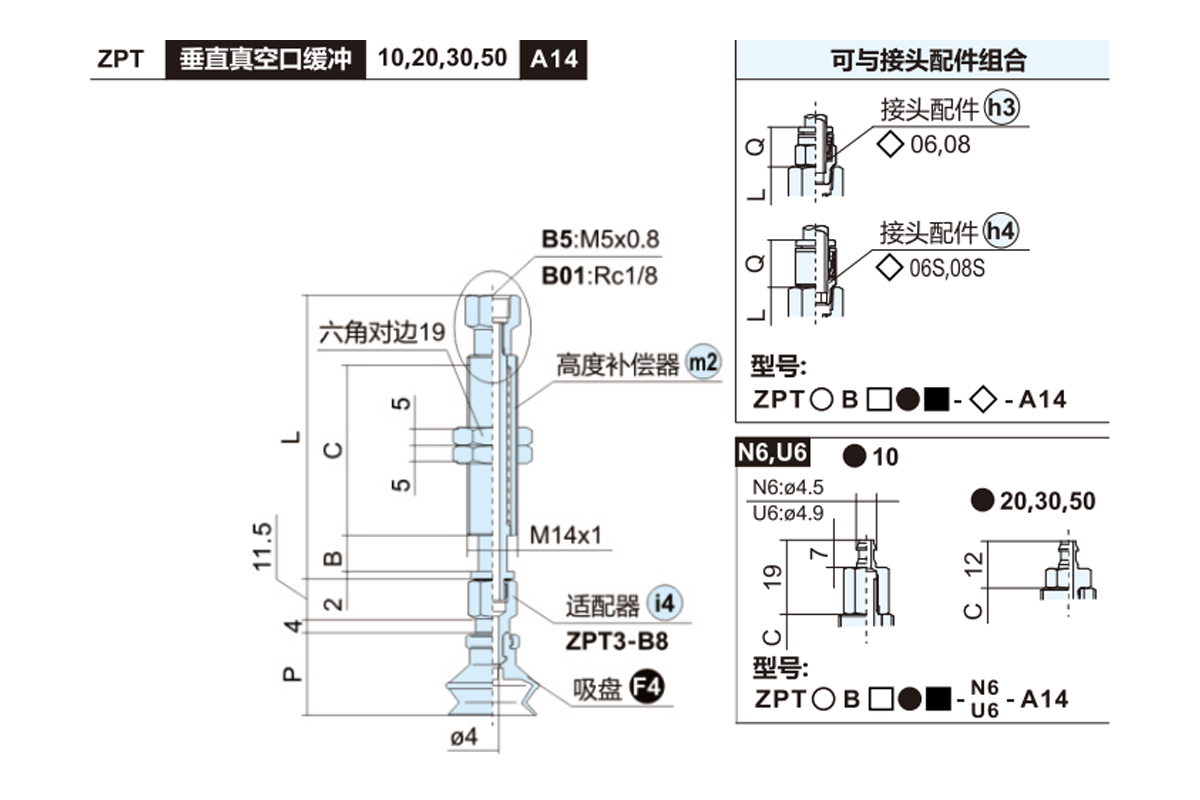

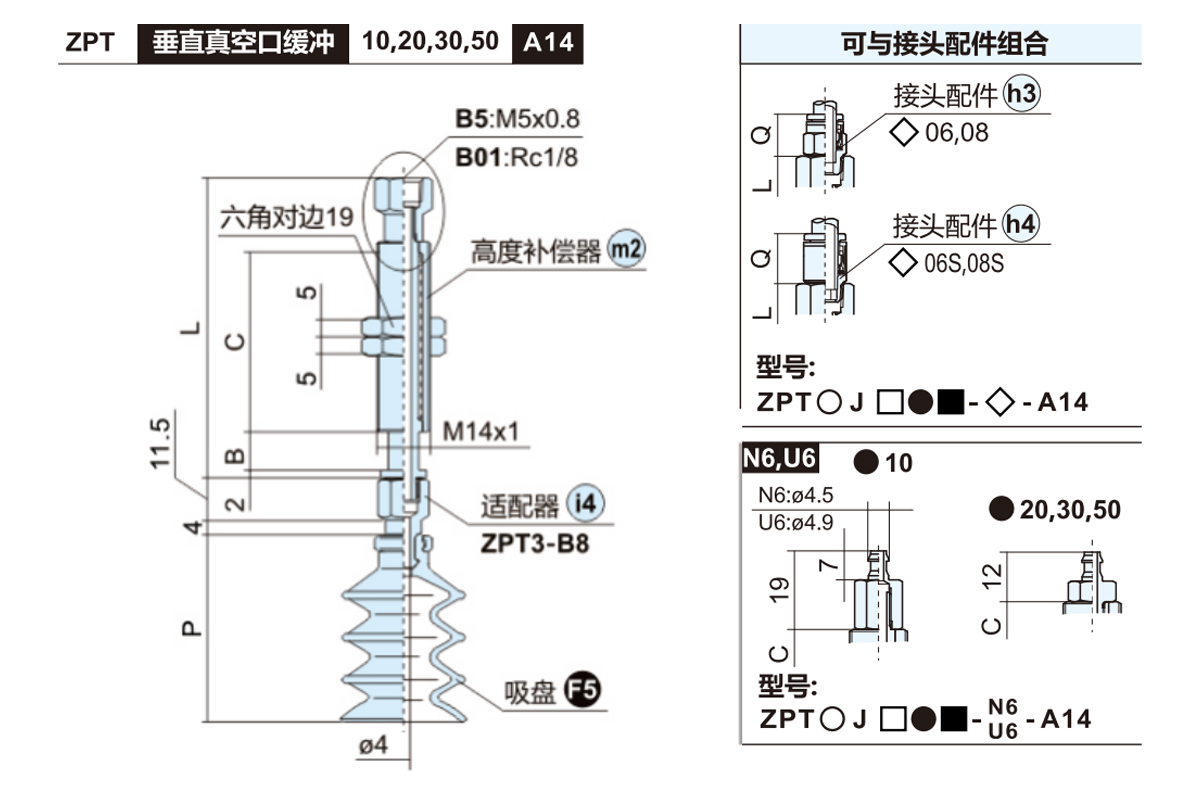

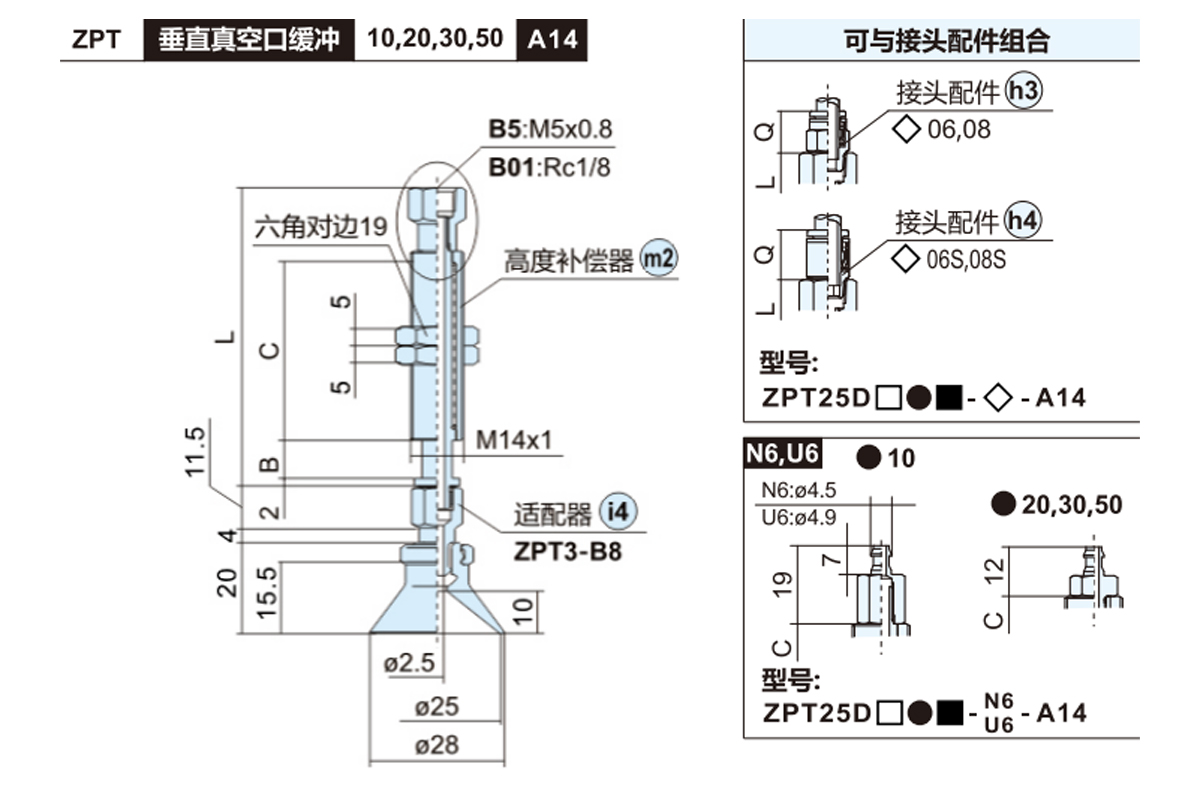

    型号 B C L Pad
    U Diame
         Diameter    		 P        m2+i4
    缓冲支架型号
    20  25  32

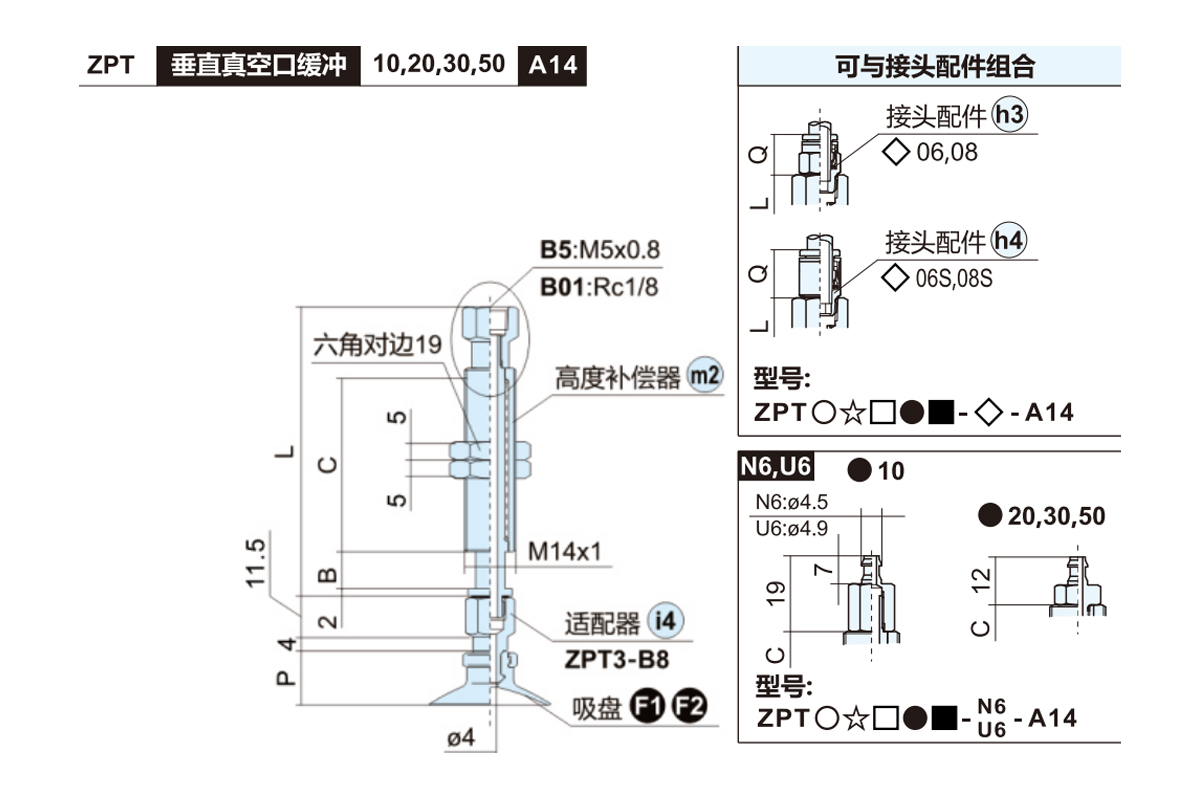

    ZPT○☆□●10-B5-A14 10  50  77  14  14  14.5  ZPT3-●10-B5-A14
    ZPT○☆□●20-B5-A14 20  81  ZPT3-●20-B5-A14
    ZPT○☆□●30-B5-A14 30  91  ZPT3-●30-B5-A14
    ZPT○☆□●50-B5-A14 50  75  136  ZPT3-●50-B5-A14
    ZPT○☆□●10-B01-A14 10  50  78.5    ZPT3-●10-B01-A14
    ZPT○☆□●20-B01-A14 20  84    ZPT3-●20-B01-A14
    ZPT○☆□●30-B01-A14 30  94    ZPT3-●30-B01-A14
    ZPT○☆□●50-B01-A14 50  75  139    ZPT3-●50-B01-A14
    ○吸盘直径符号:20,25,32
    □吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ☆ 吸盘材质:平型(U)，带肋平型(C)
    ●  高度补偿类型：可回转型(J) 不可回转型(K）
    ■  缓冲行程(mm):10,20,30,50

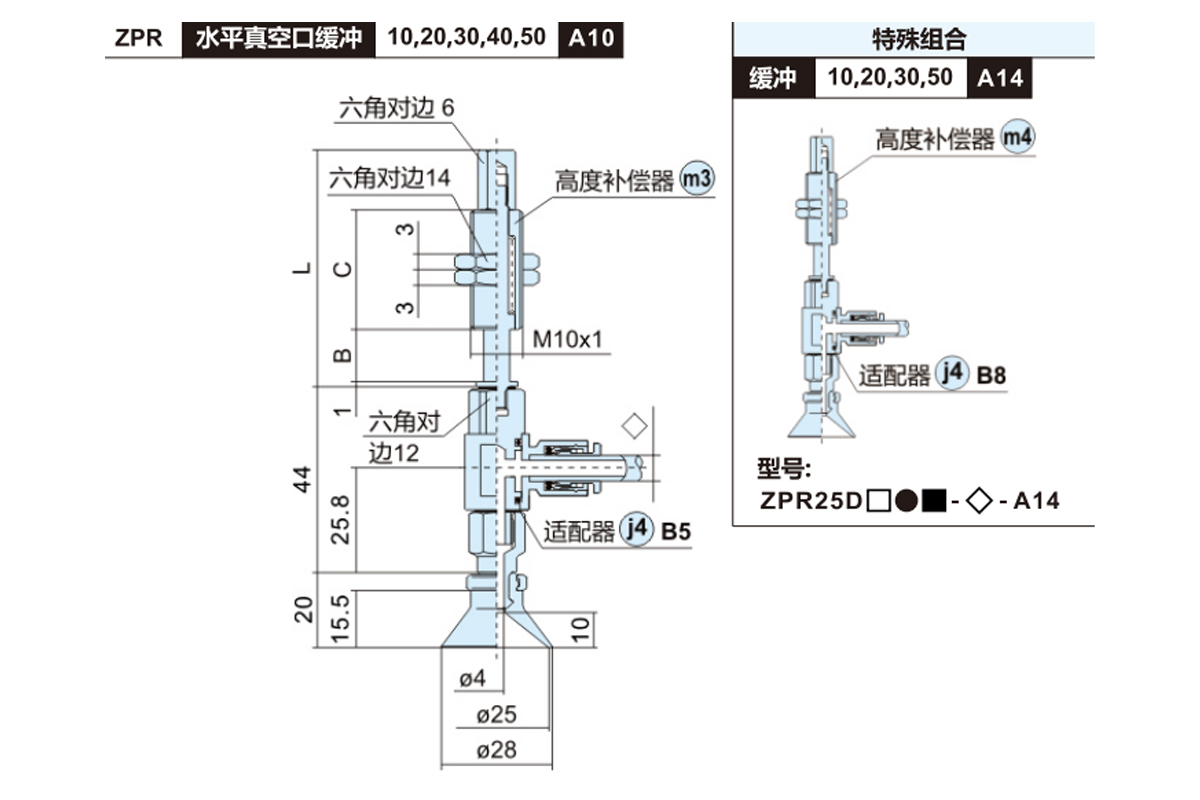

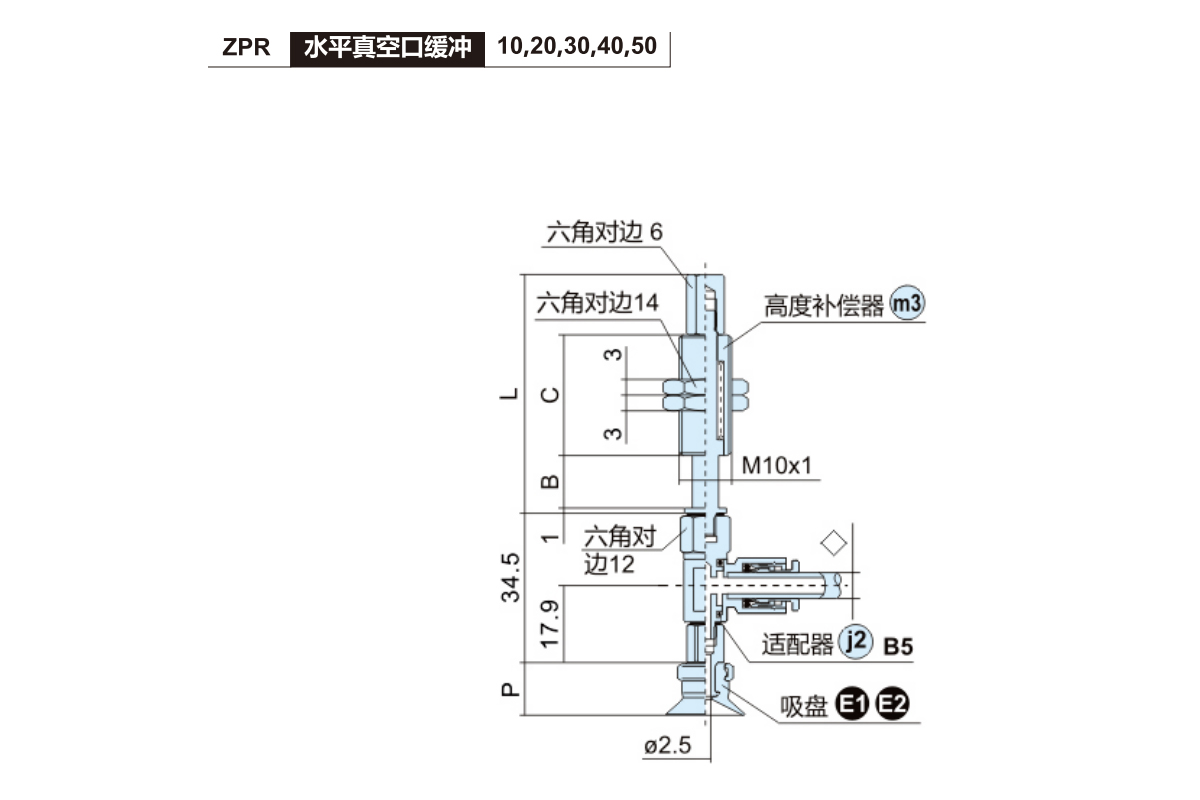

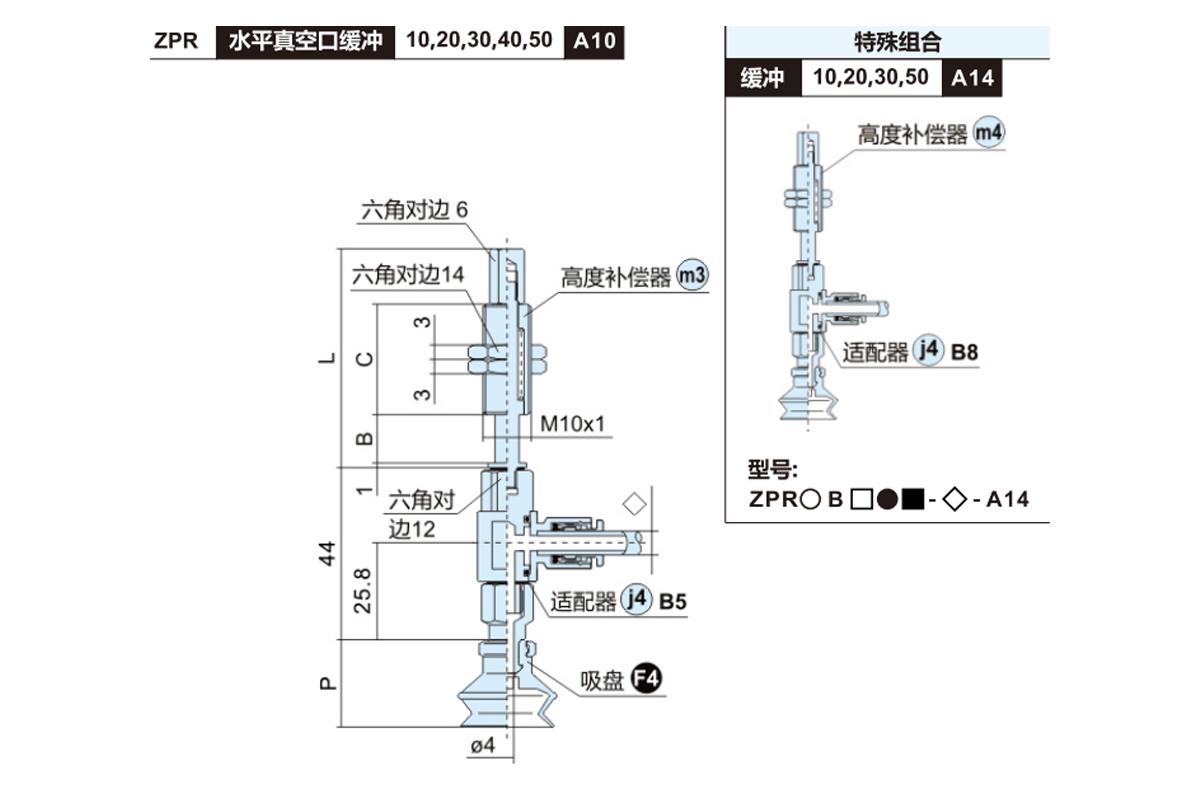

    型号 B C L ○吸盘直径 P m3+④
    缓冲支架型号
    20  25  32
    ZPR○☆□●10-◇-A10 10  23  45  14  14  14.5  ZPR3-●10-◇-A10
    ZPR○☆□●20-◇-A10 20  51  83  ZPR3-●20-◇-A10
    ZPR○☆口●30-◇-A10 30  93  ZPR3-●30-◇-A10
    ZPR○☆□●40-◇-A10 40  77  129  ZPR3-●40-◇-A10
    ZPR○☆□●50-◇-A10 50  139  ZPR3-●50-◇-A10
    ○吸盘直径符号:20,25,32
    □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ☆吸盘类型:平型(U)，带肋平型(C)
    ● 高度补偿类型：可回转型(J) 不可回转型(K）
    ◇真空口连接:04,06,08

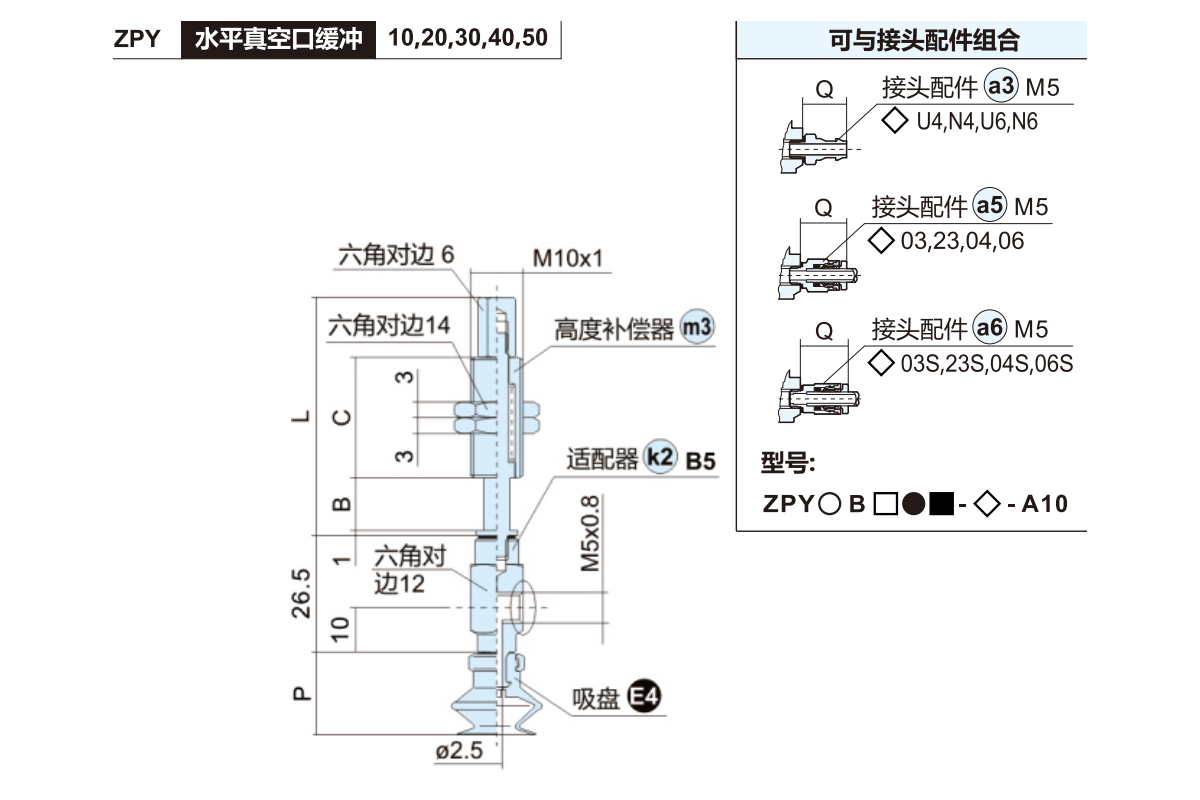

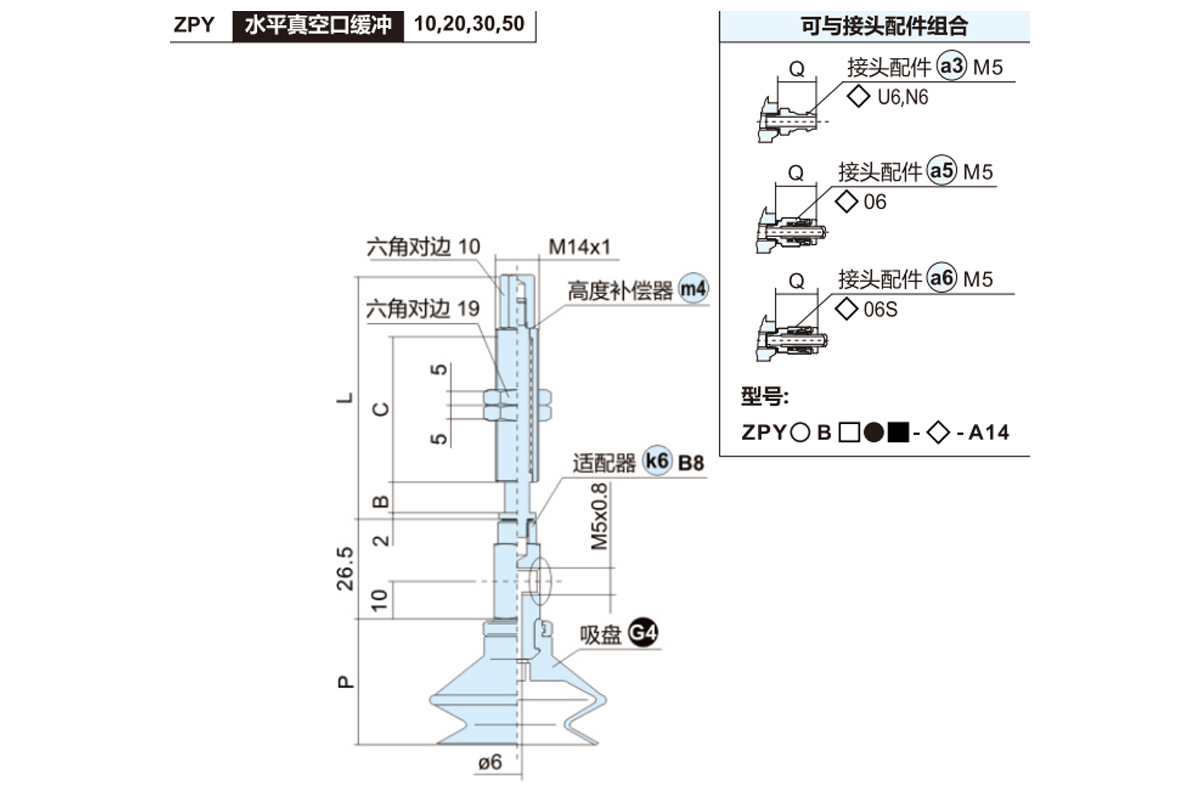

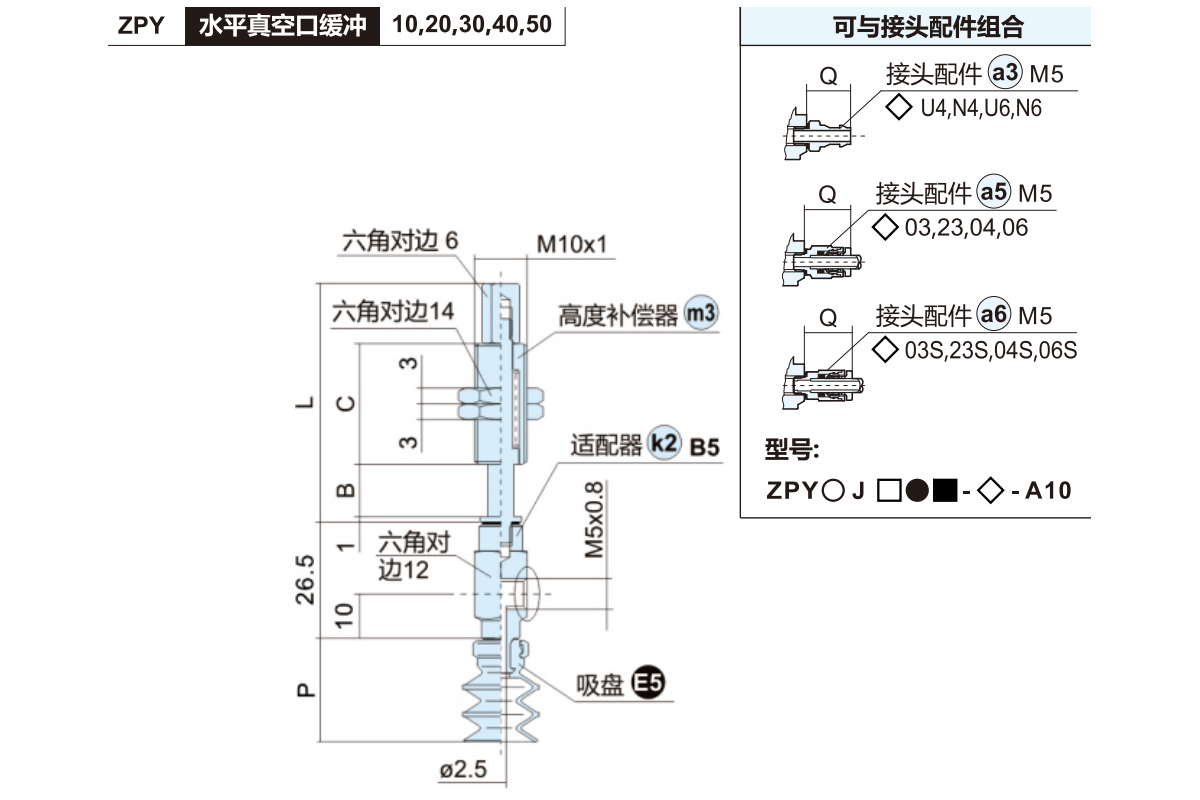

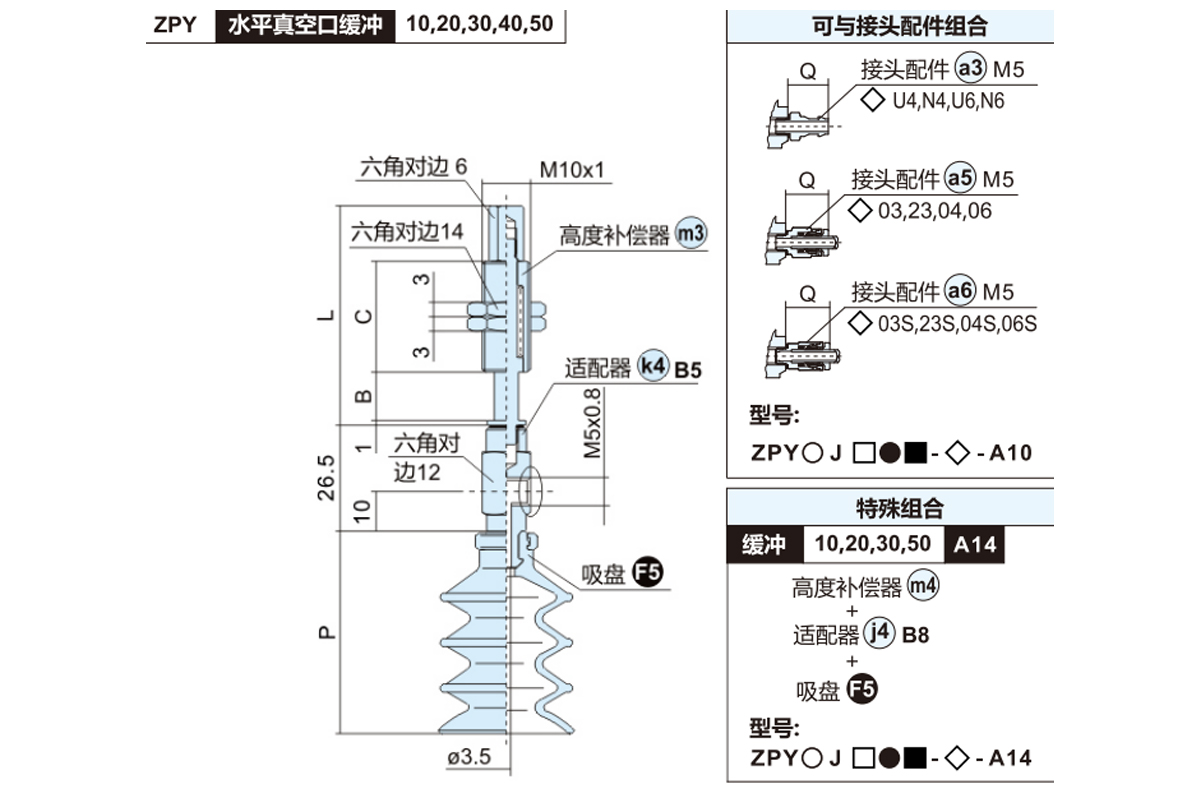

    型号 B C L ○吸盘直径 P m3+k4
    缓冲支架型号
    20  25  32

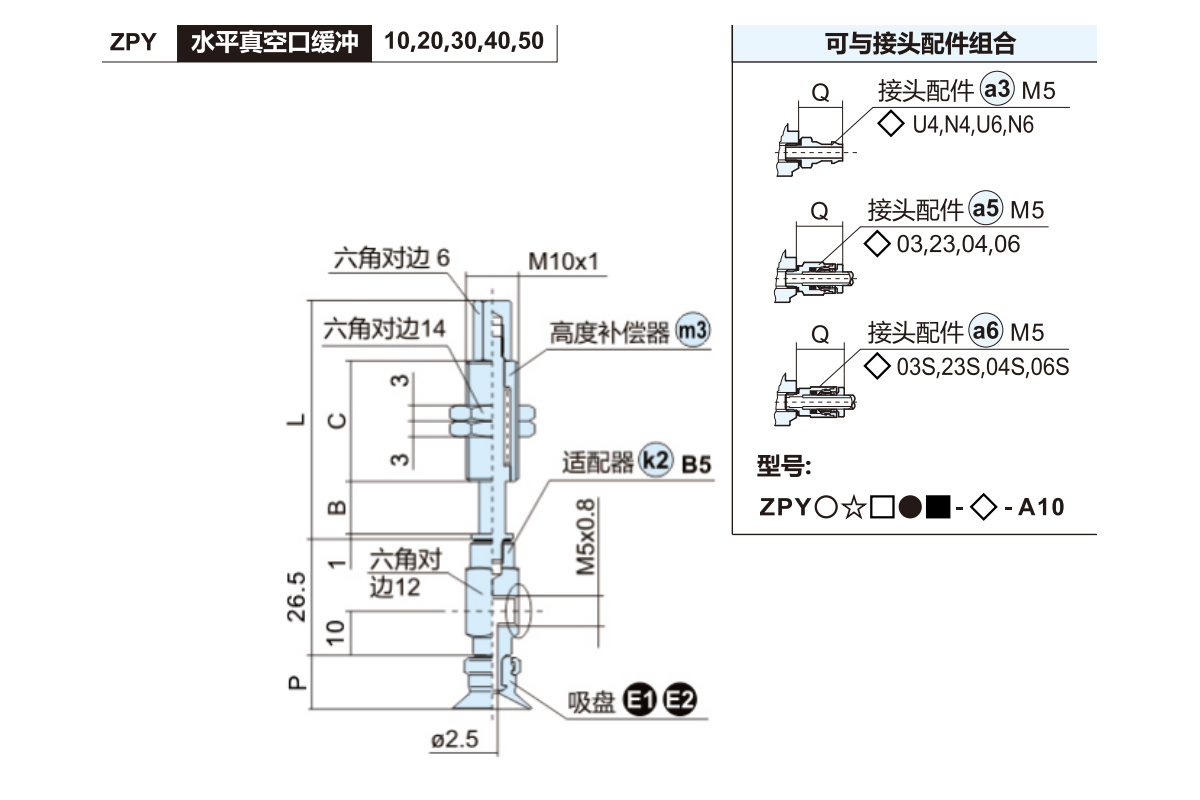

    ZPY○☆□●10-B5-A10 10  23  45  14  14  14.5  ZPY3-●10-B5-A10
    ZPY○☆□●20-B5-A10 20  51  83  ZPY3-●20-B5-A10
    ZPY○☆口●30-B5-A10 30  93  ZPY3-●30-B5-A10
    ZPY○☆□●40-B5-A10 40  77  129  ZPY3-●40-B5-A10
    ZPY○☆□●50-B5-A10 50  139  ZPY3-●50-B5-A10
    ○吸盘直径符号:20,25,32
    □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ☆吸盘类型:平型(U)，带肋平型(C)
    ● 高度补偿类型：可回转型(J) 不可回转型(K）
    ■缓冲行程(mm):10,20,30,50

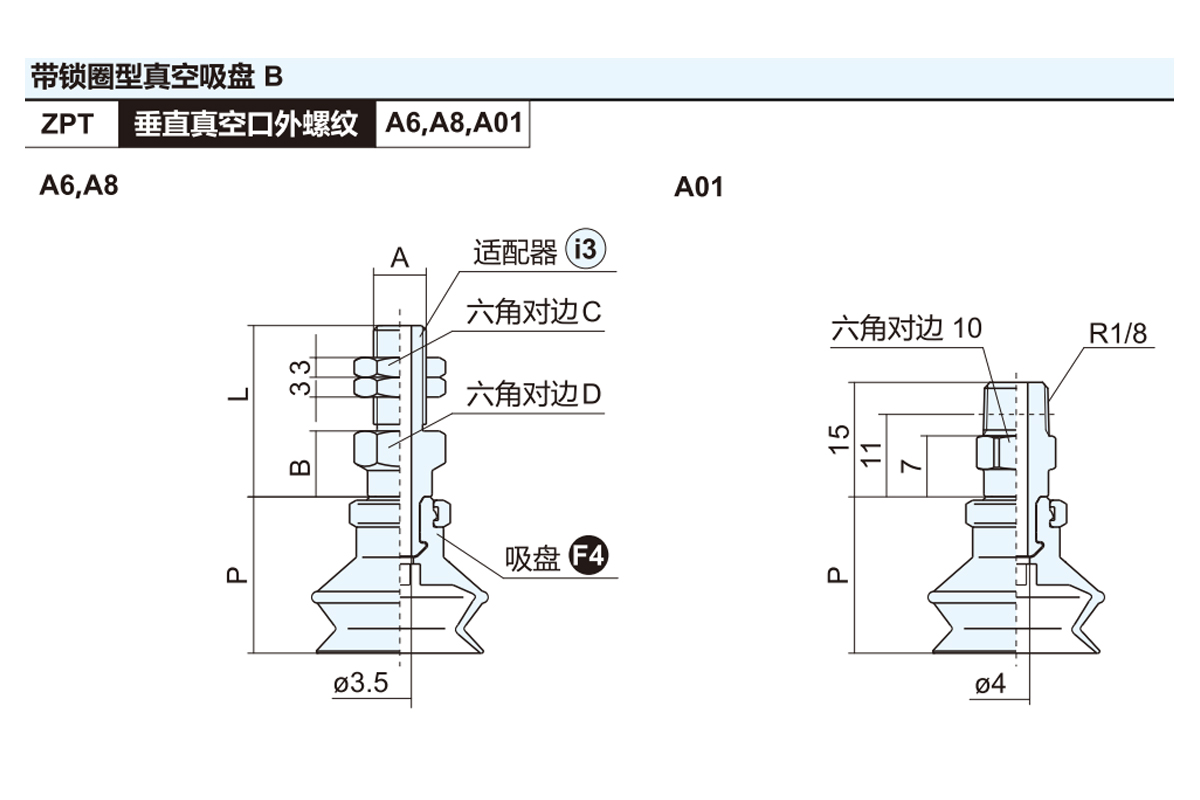

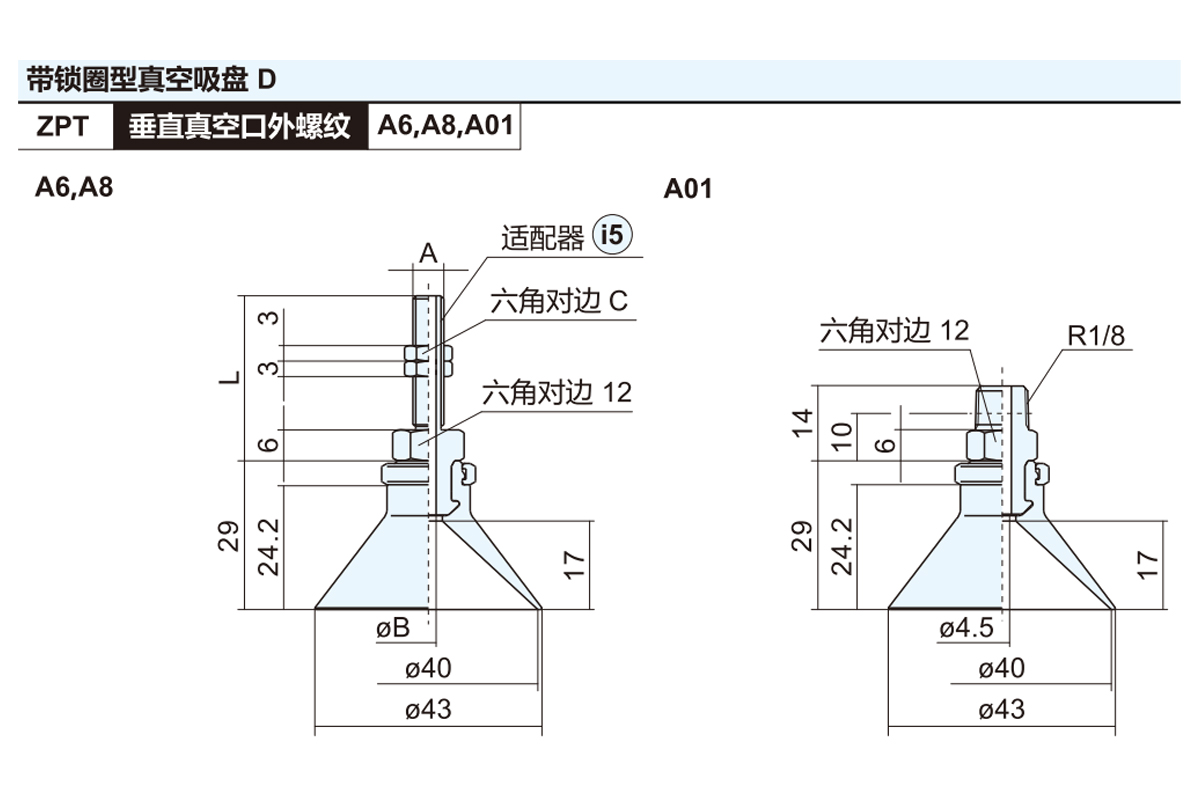

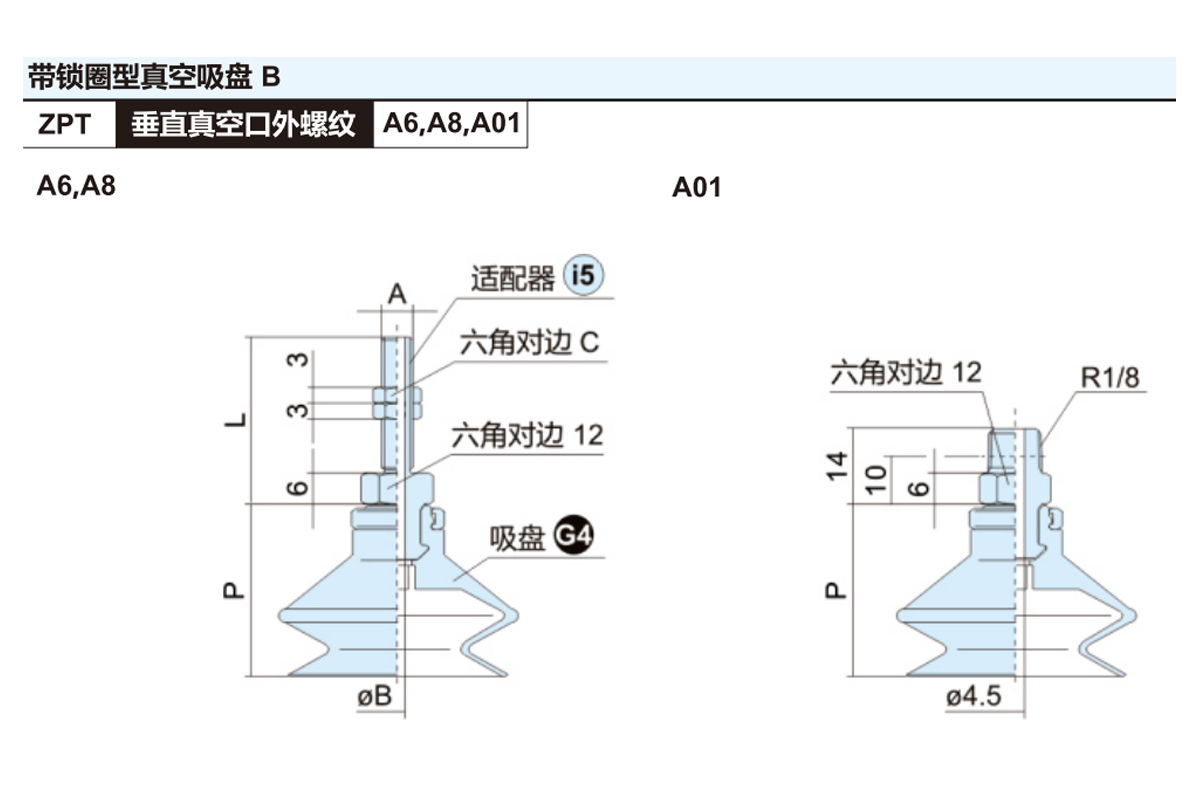

    型号 A ØB C L ○吸盘直径P 适配器型号
    40  50
    ZPT○☆□-A6 M6×1.0 3.5  8  32  18.5  19.5  ZPT4-A6
    ZPT○☆□-A8 M8×1.0 4.5  12  22  ZPT4-A8
    ZPT○☆□-A01 - ZPT4-A01
    ○吸盘直径符号:40,50     ☆ 吸盘类型:平型(U)，带肋平型(C)
    □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）

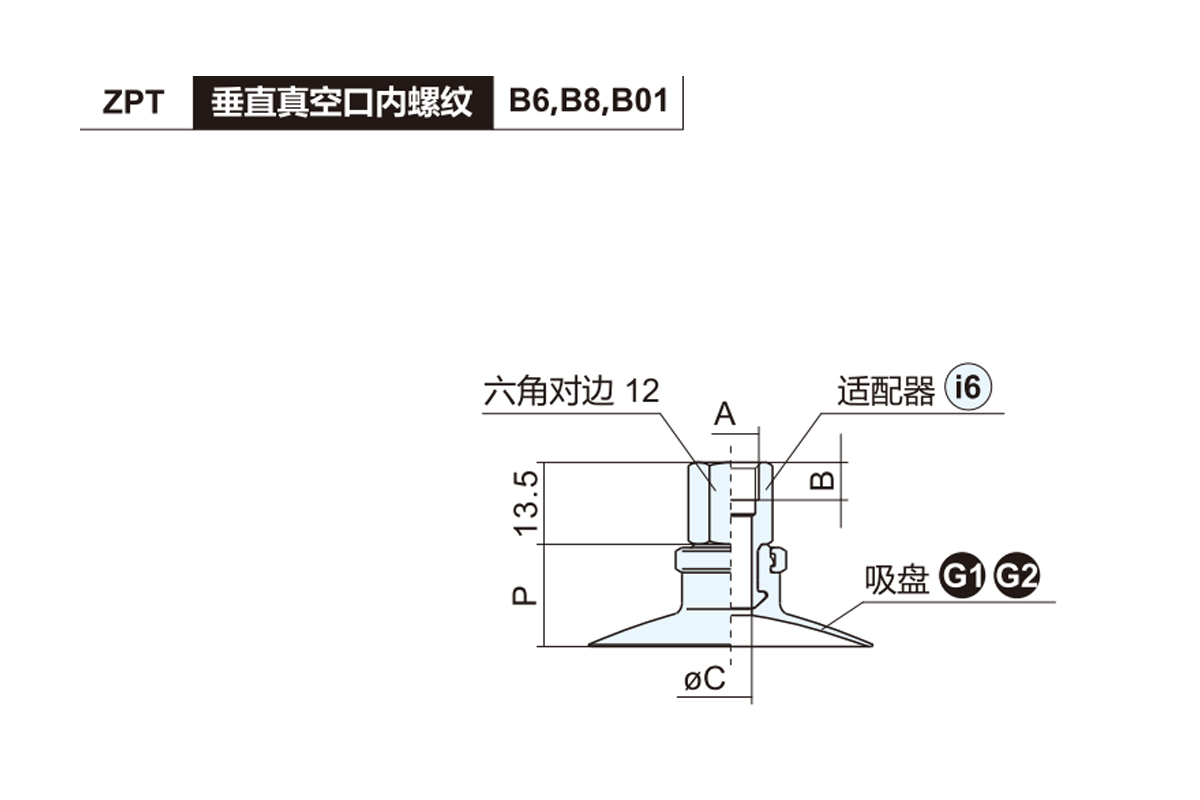

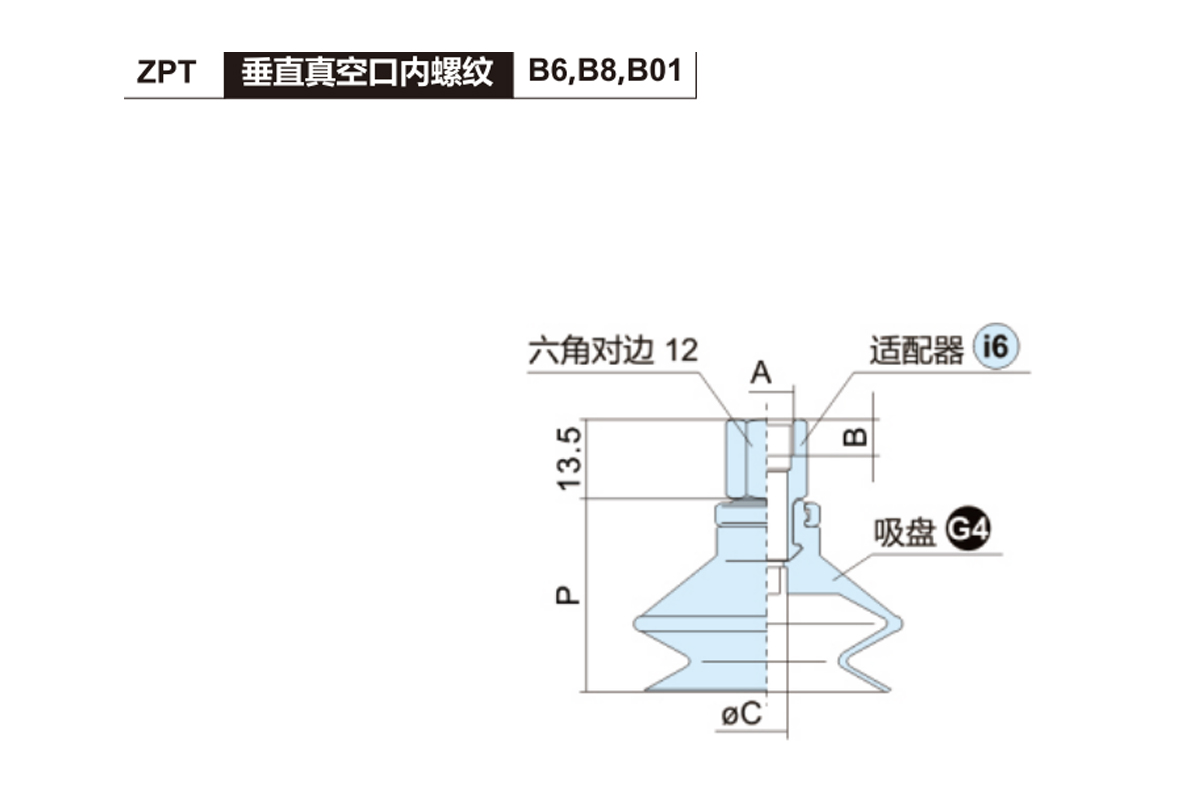

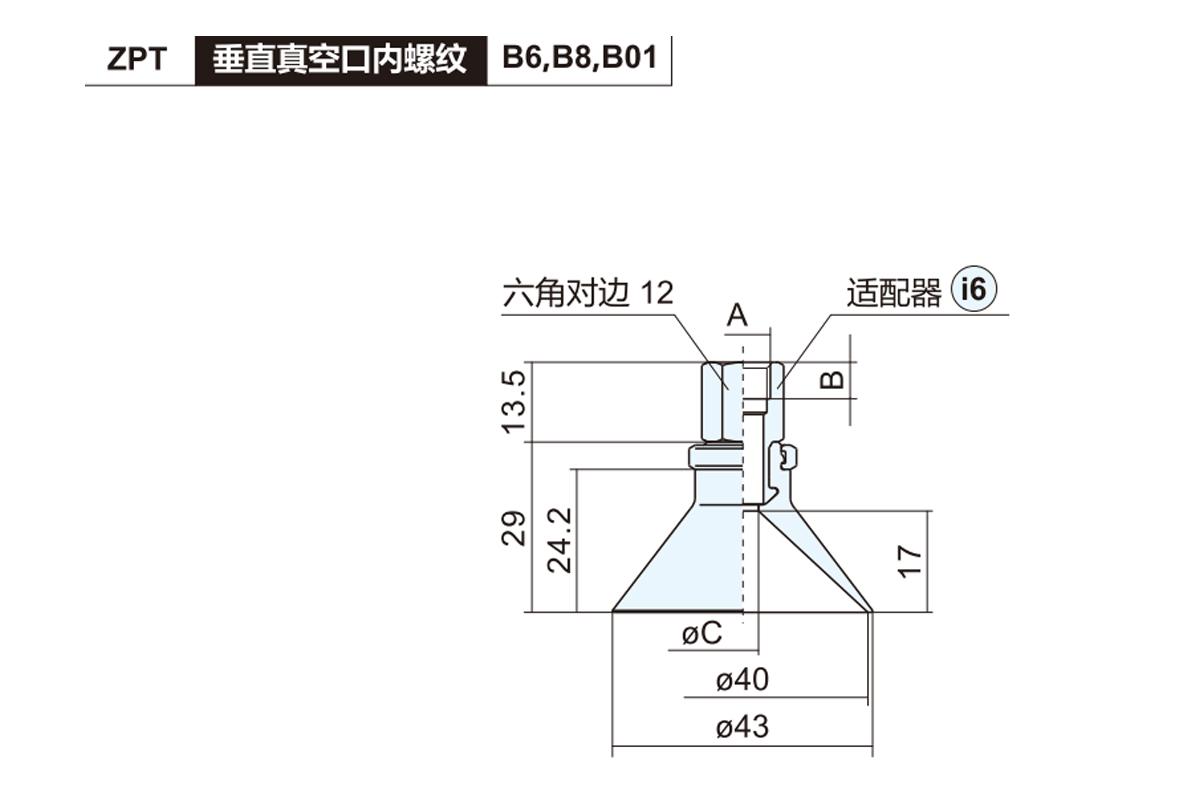

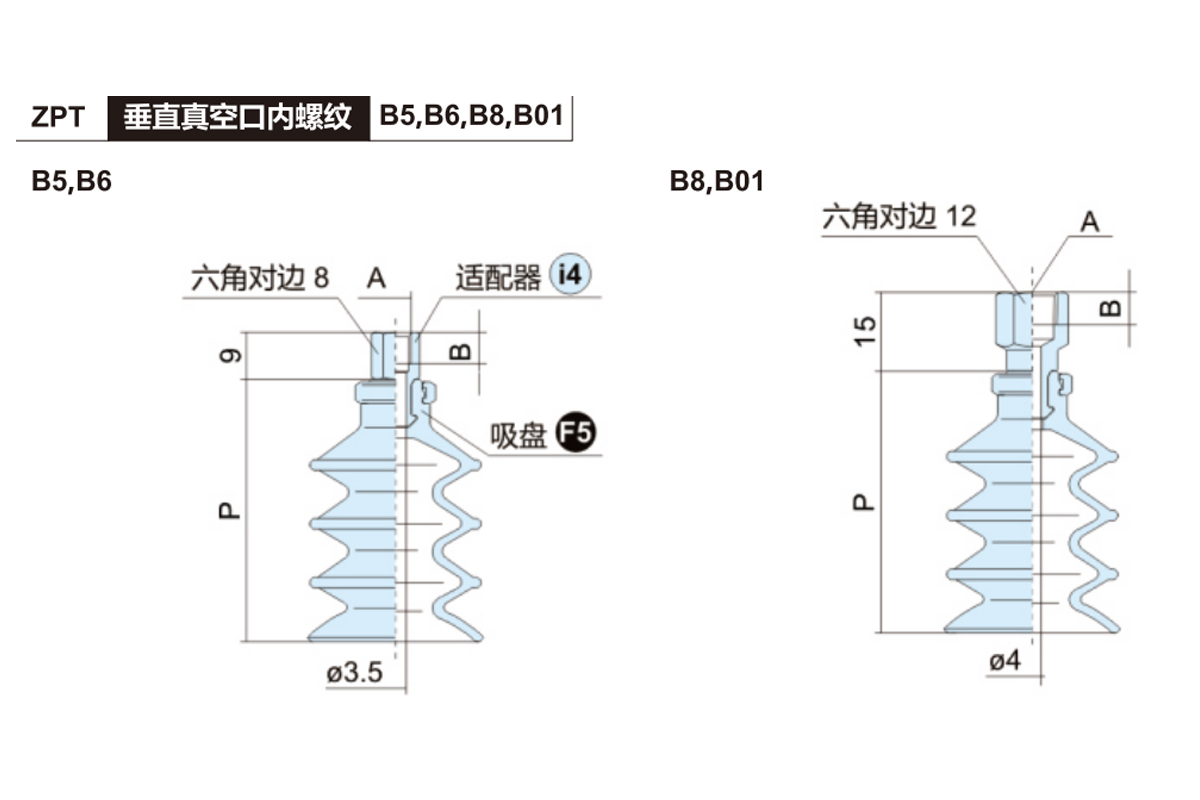

    型号 A B ØC ○吸盘直径 P 适配器型号
    40  50
    ZPT○☆□-B6 M6×1.0 6  4.5  18.5  19.5    ZPT4-B6
    ZPT○☆□-B8 M8×1.25 8  6.8    ZPT4-B8
    ZPT○☆□-B01 Rc1/8 6.2    ZPT4-B01
    ○吸盘直径符号:40,50    ☆ 吸盘类型:平型(U)，带肋平型(C)
    □吸盘材质：丁腈橡胶(N)硅橡胶(S）

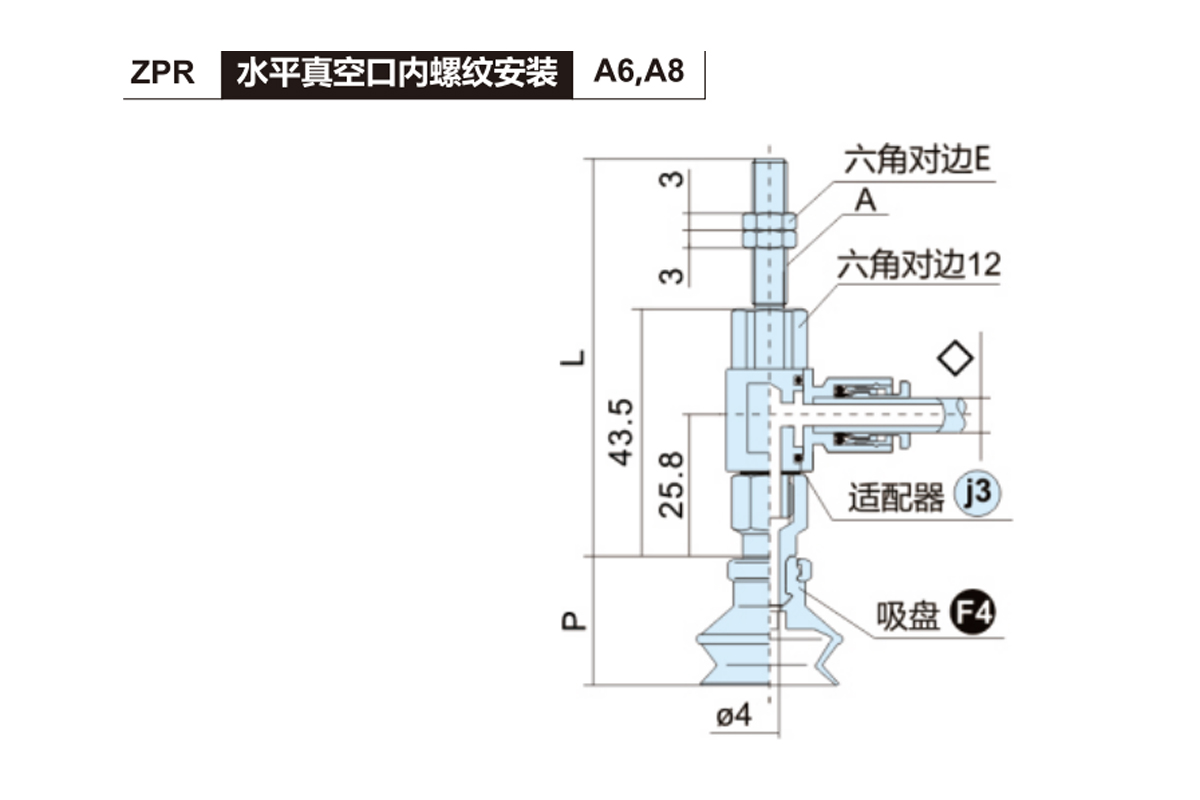

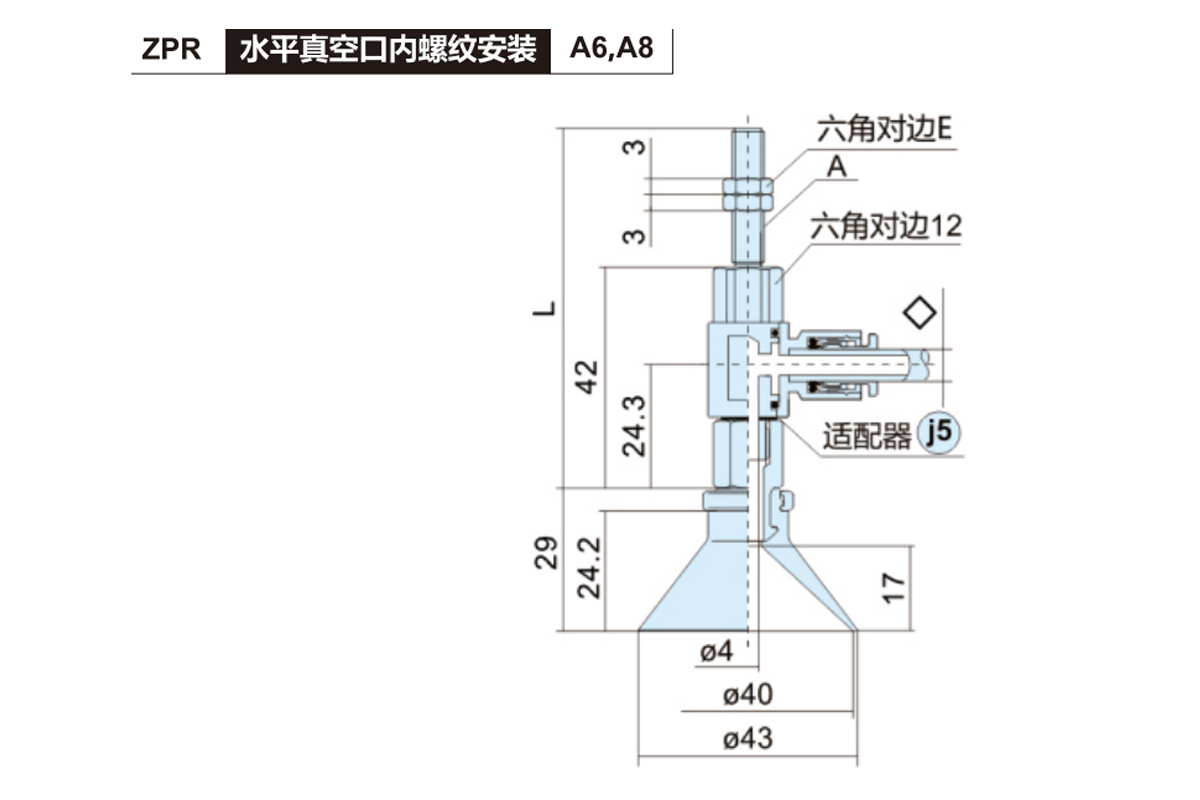

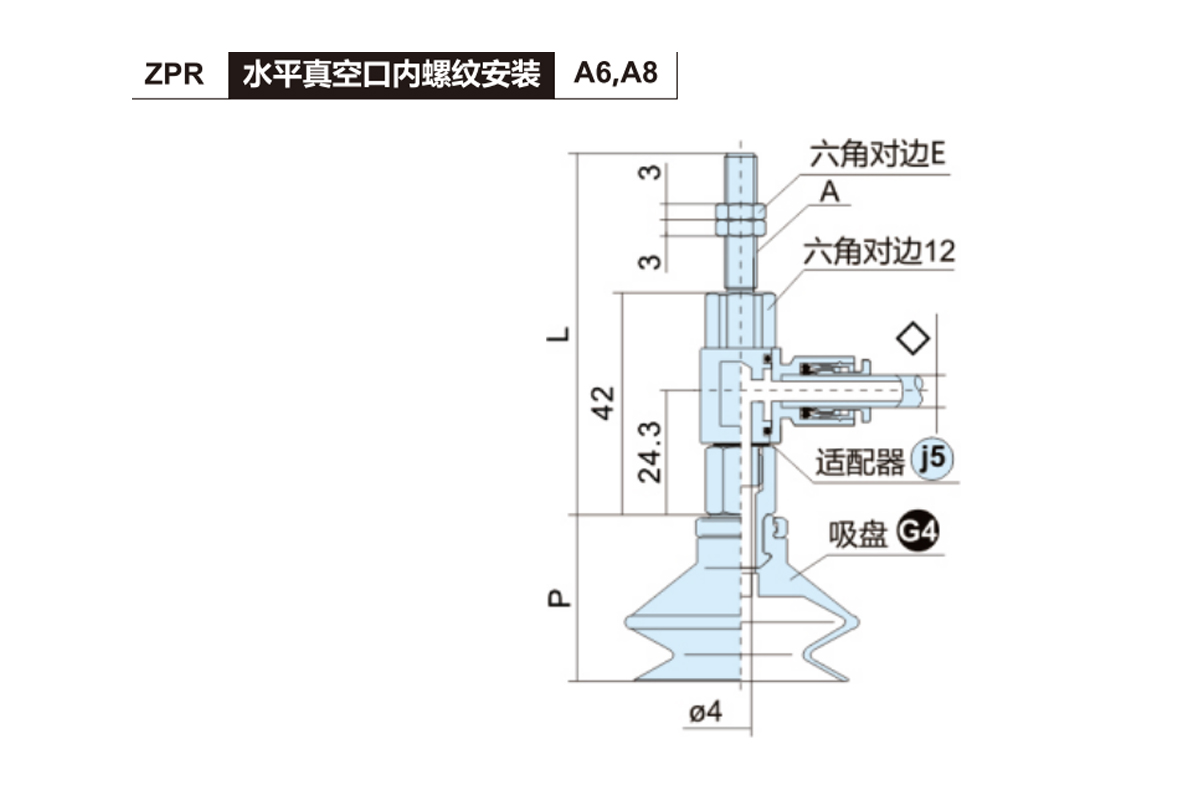

    型号 A E L ○吸盘直径 P 适配器型号
    40  50
    ZPR○☆□-◇-A6 M6×1.0 8  68  18.5  19.5  ZPR4-◇-A6
    ZPR○☆□-◇-A8 M8×1.0 12  58  ZPR4-◇-A8
    ○吸盘直径符号:40,50
    □吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ☆ 吸盘类型:平型(U)，带肋平型(C)
    ◇真空口连接:06,08

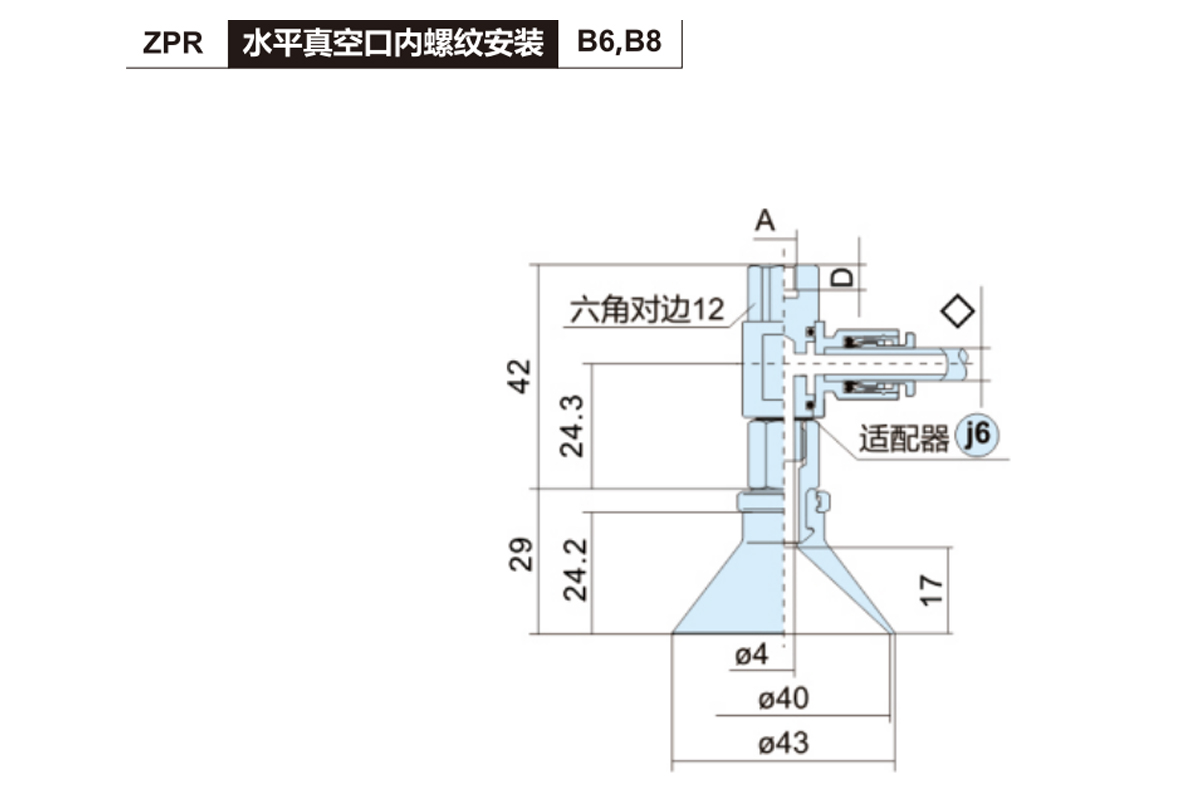

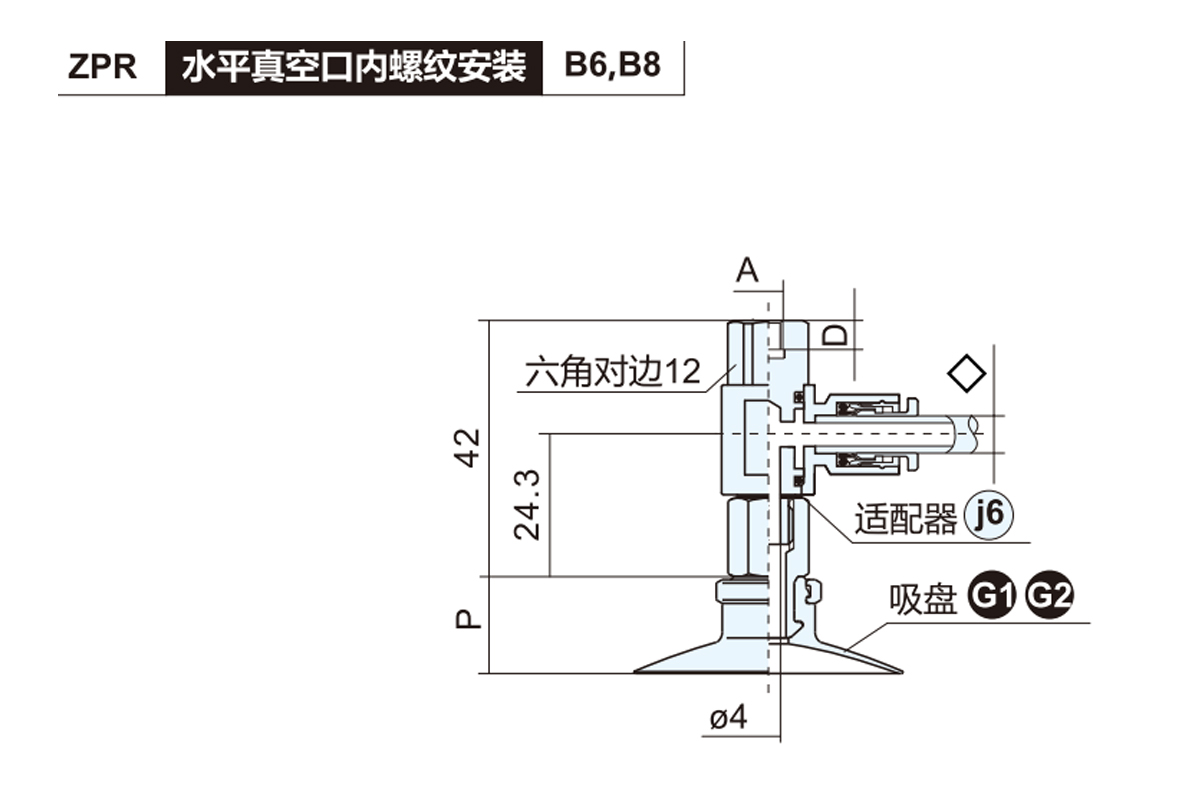

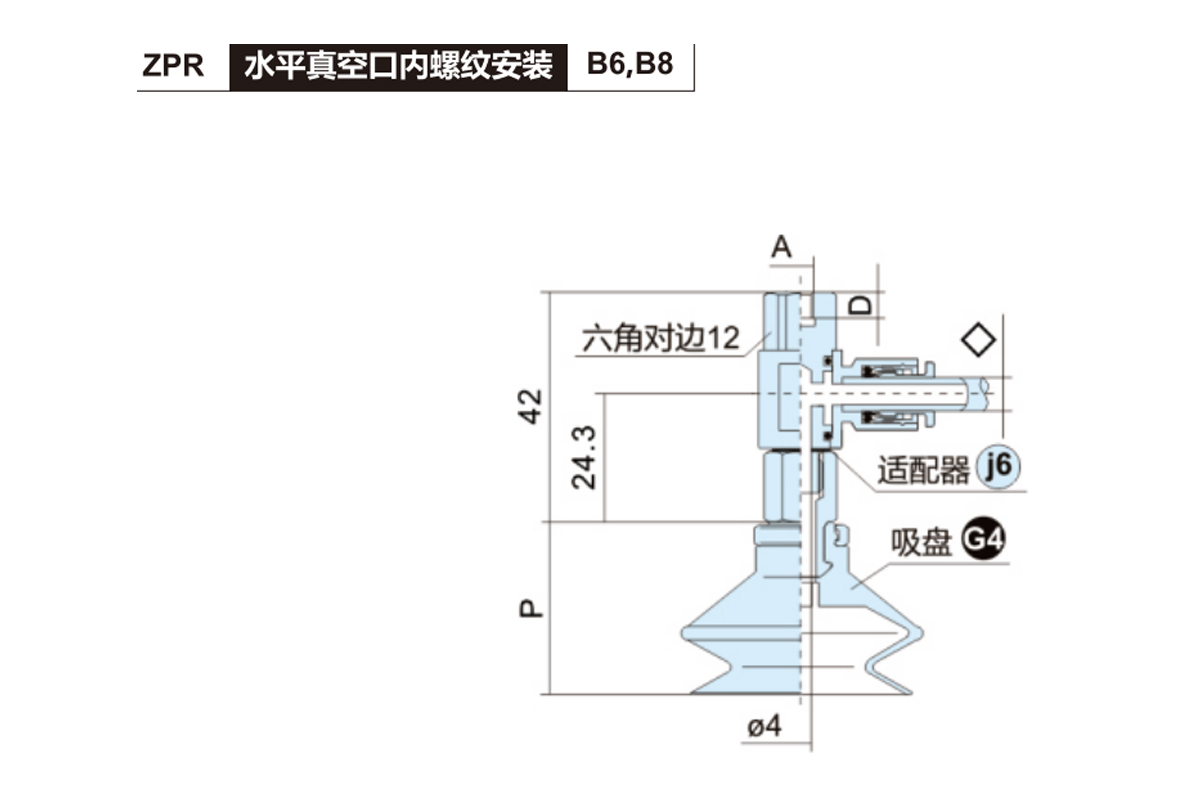

    型号 A D ○吸盘直径 P 适配器型号
    40  50
    ZPR○☆口 - ◇ -B6 M6×1.0 6  18.5  19.5  ZPR4-◇-B6
    ZPR○☆□-◇-B8 M8×1.25 8  ZPR4-◇-B8
    ○吸盘直径符号:40,50
    □吸盘材质：丁腈橡胶(N)硅橡胶(S）
     ☆吸盘类型:平型(U)，带肋平型(C)
     ◇真空口连接:06,08

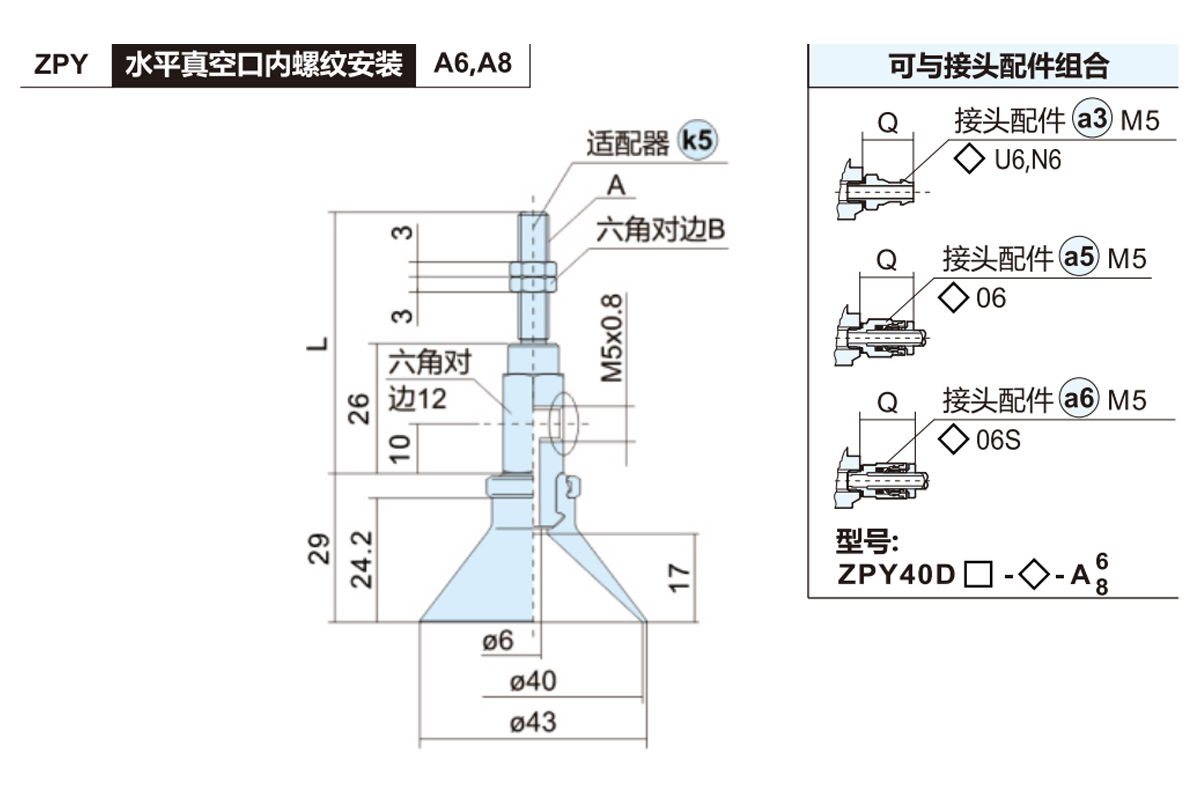

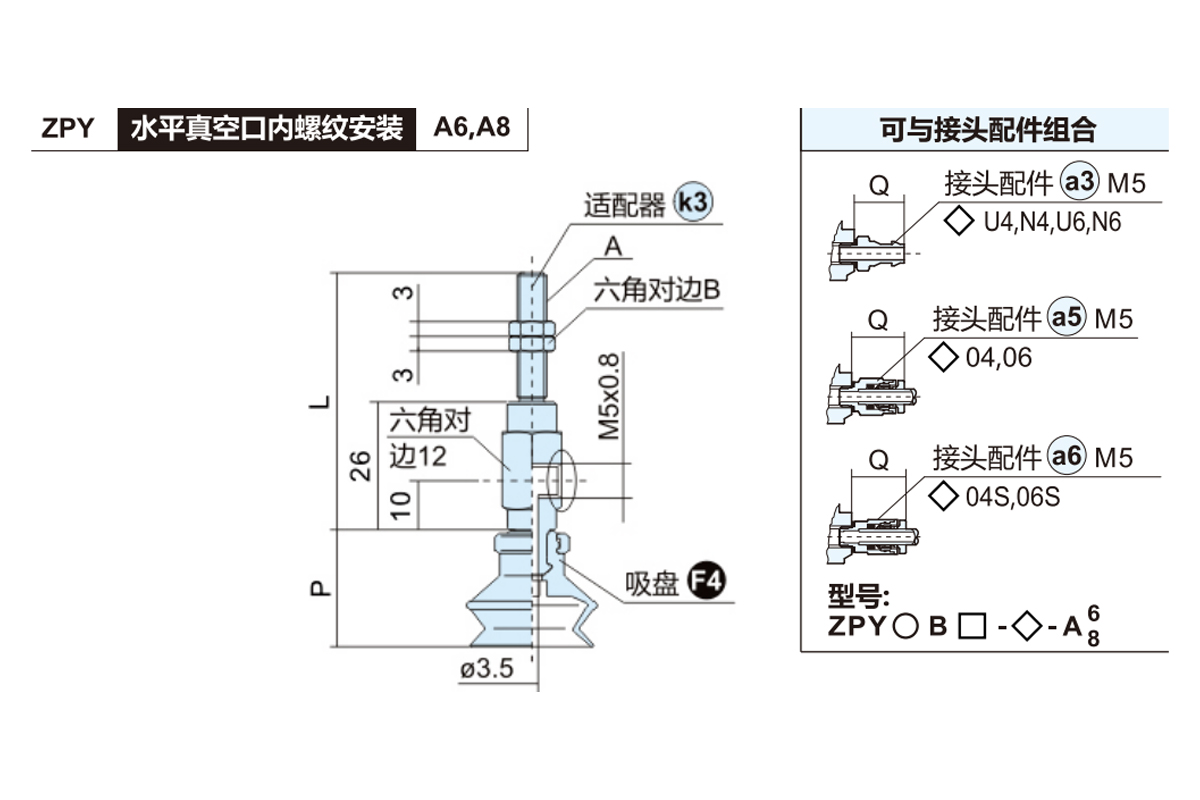

    型号 A B L  ○吸盘直径P 适配器型号
    40  50
    ZPY○☆□-B5-A6 M6×1.0 8  54  18.5  19.5  ZPY4-B5-A6
    ZPY○☆□-B5-A8 M8×1.0 12  44  ZPY4-B5-A8
    ○吸盘直径符号:40,50    ☆吸盘类型:平型(U)，带肋平型(C)
    □吸盘材质：丁腈橡胶(N)硅橡胶(S）

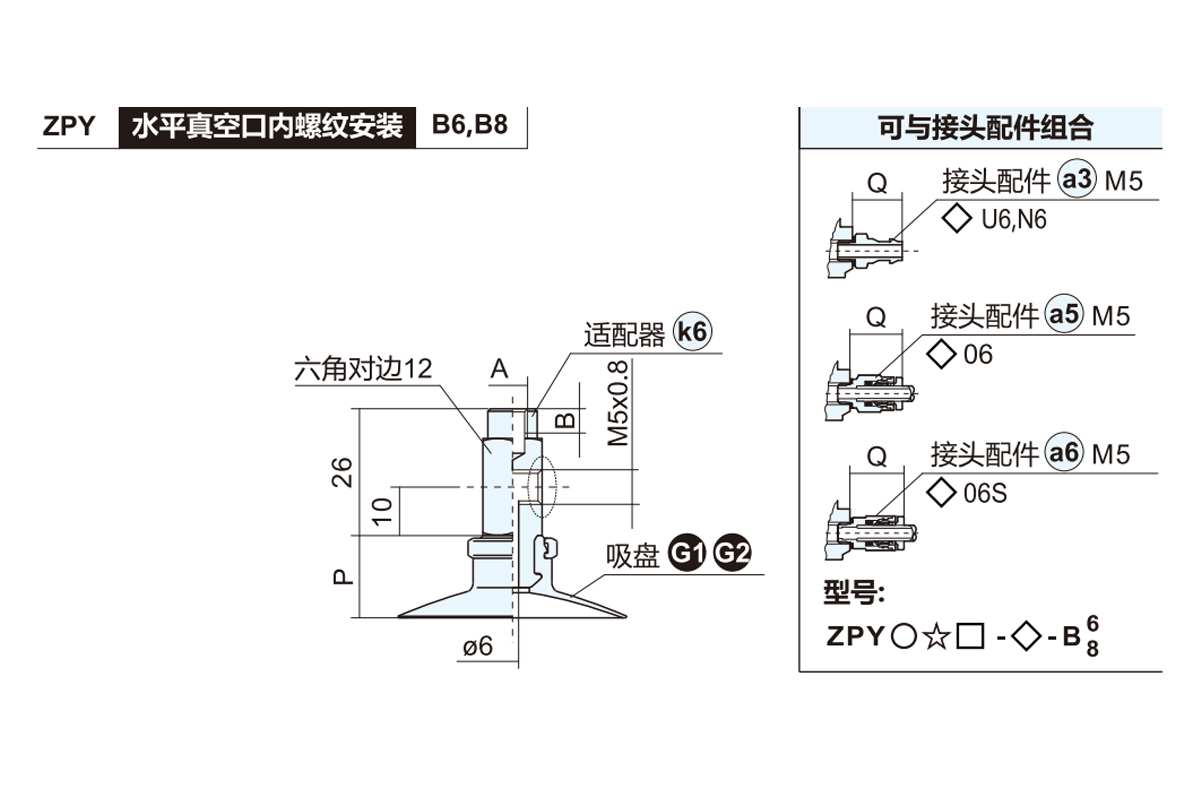

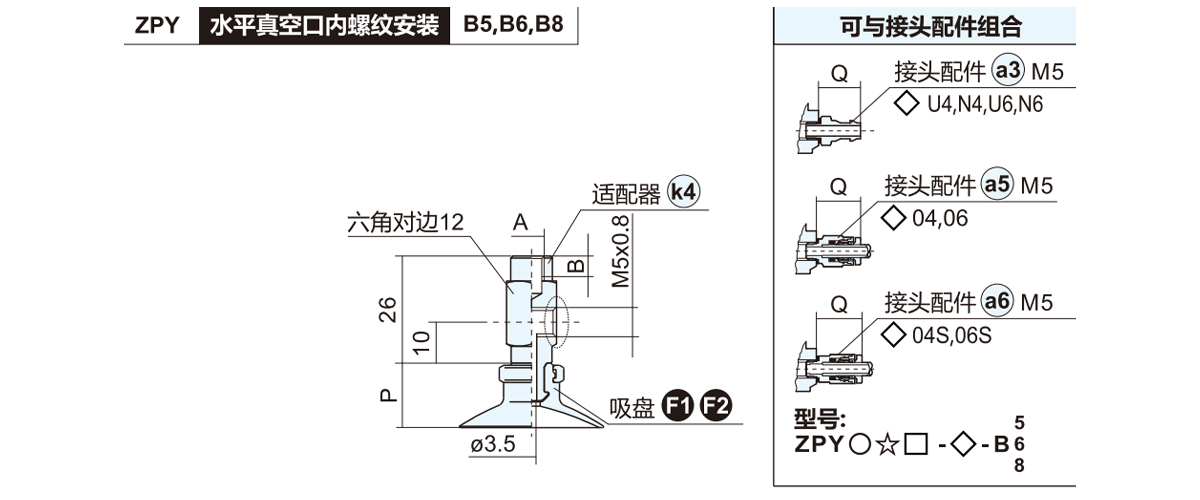

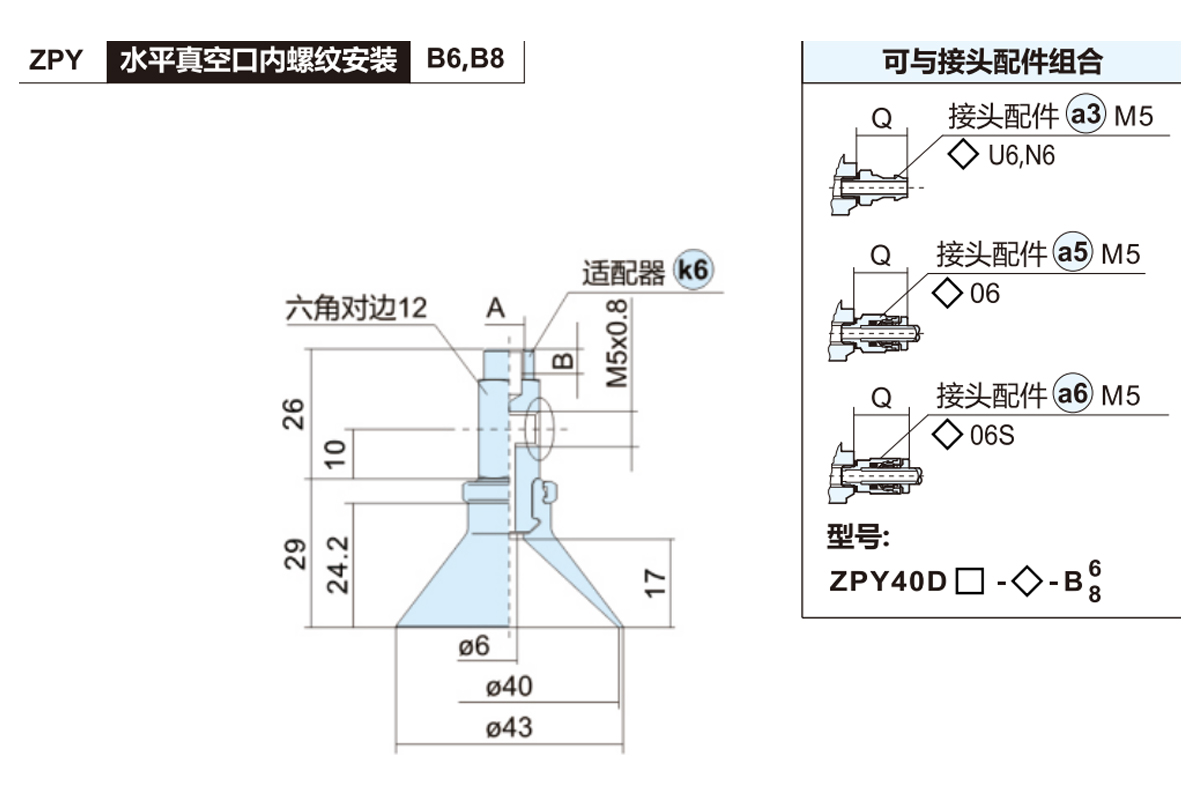

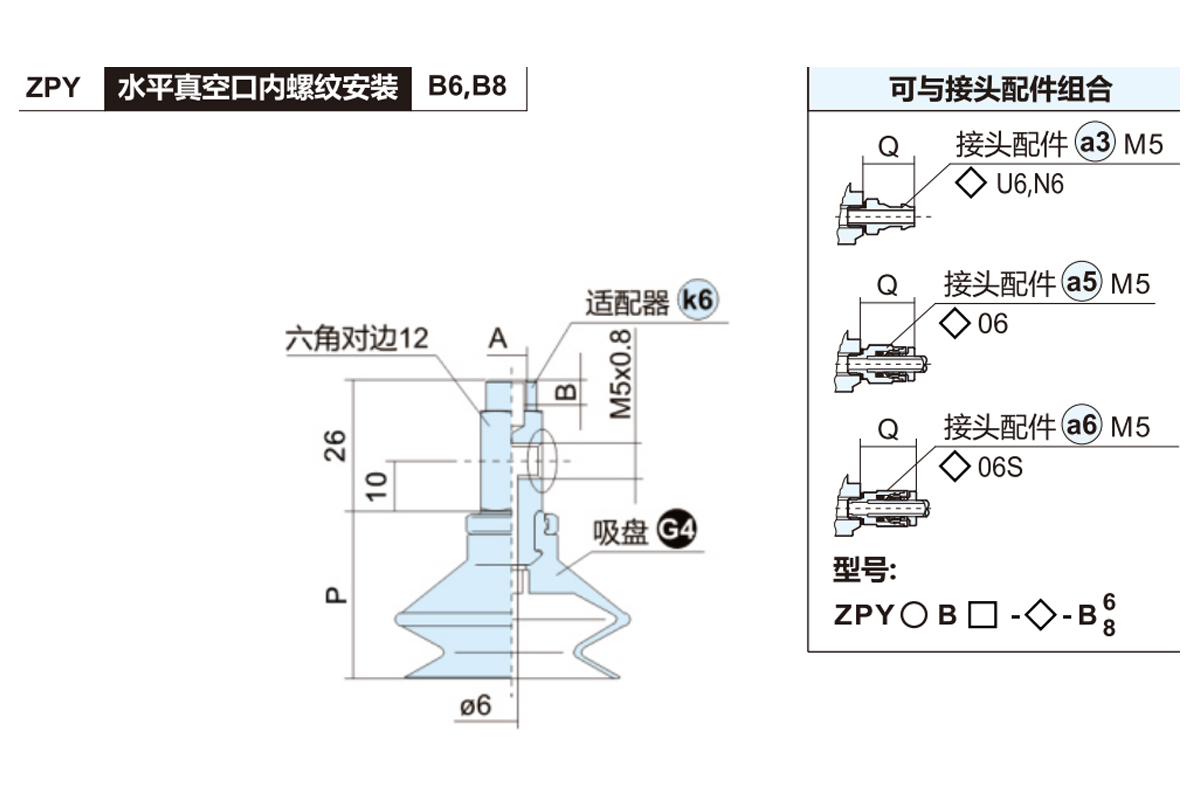

    型号 A B ○吸盘直径 P 适配器型号
    40  50
    ZPY○☆□-B5-B6 M6×1.0 6  18.5  19.5  ZPY3-B5-B6
    ZPY○☆□-B5-B8 M8×1.25 8  ZPY3-B5-B8
    ○吸盘直径符号:40,50   ☆ 吸盘类型:平型(U)，带肋平型(C)
    □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）

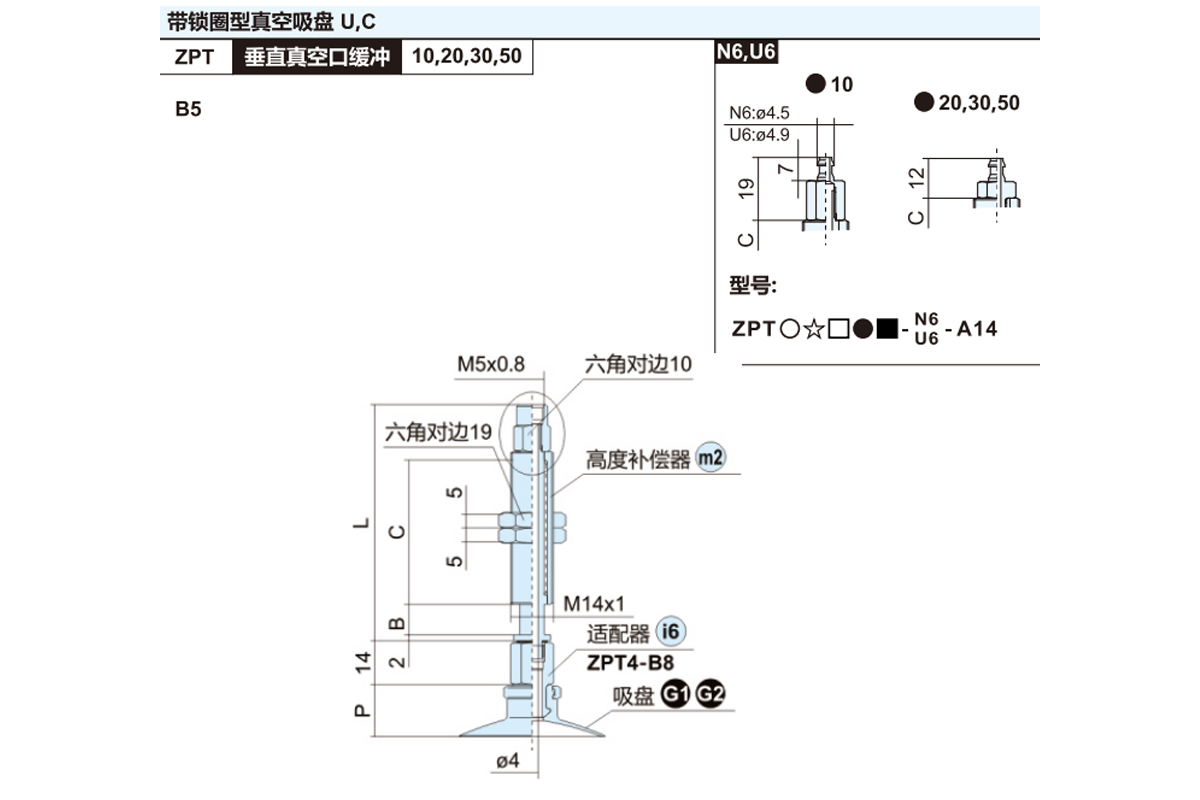

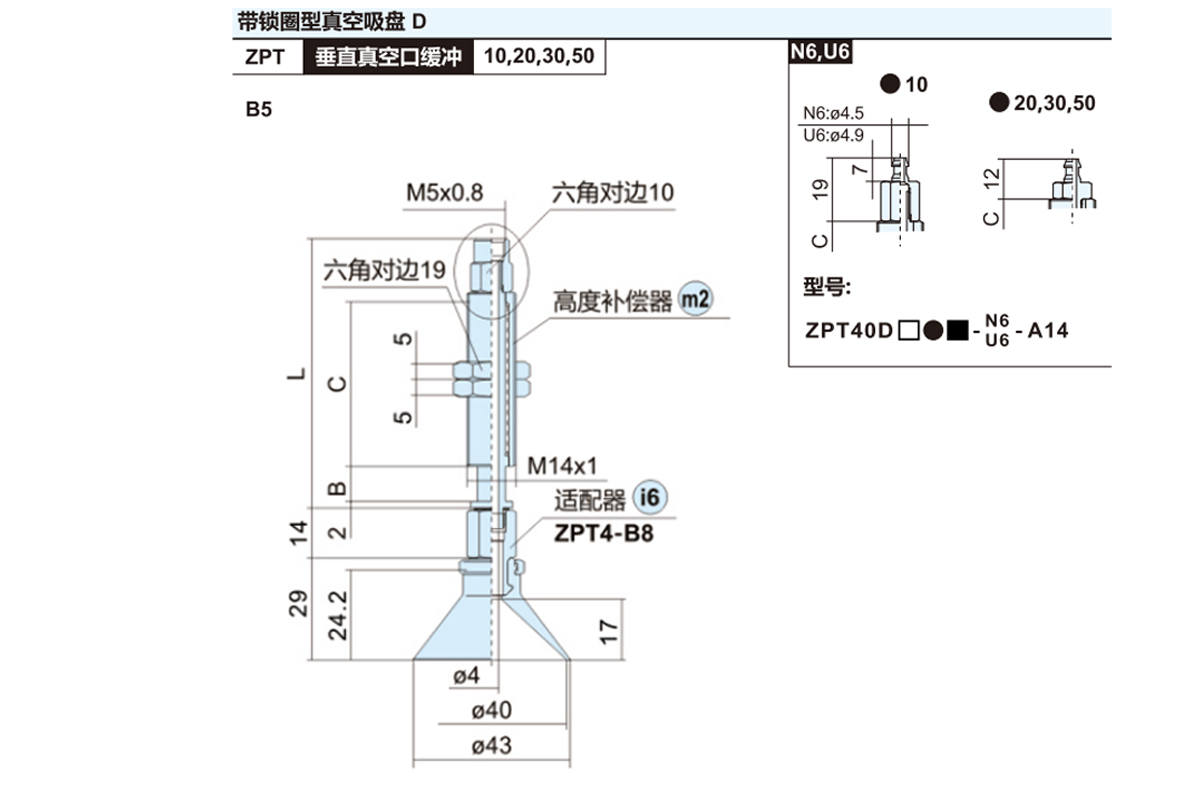

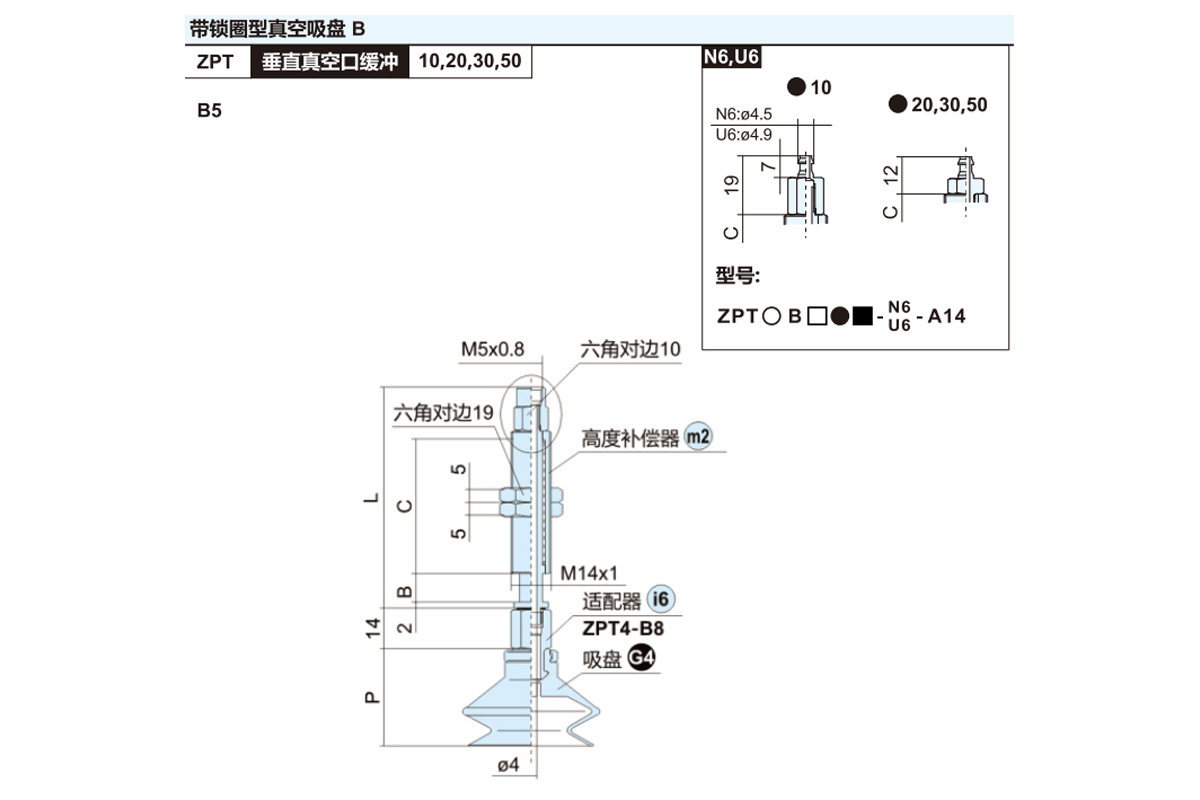

    型号 B C L ○吸盘直径 P m2+i6
    缓冲支架型号
    40  50
    ZPT○☆□●10-B5-A14 10  50  77  18.5  19.5  ZPT4-●10-B5-A14
    ZPT○☆□●20-B5-A14 20  81  ZPT4-●20-B5-A14
    ZPT○☆□●30-B5-A14 30  91  ZPT4-●30-B5-A14
    ZPT○☆□●50-B5-A14 50  75  136  ZPT4-●50-B5-A14
    ○吸盘直径符号:40,50
    ☆ 吸盘类型:平型(U)，带肋平型(C)
    □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ●高度补偿类型:可回转型（J），不可回转型（K）   ■缓冲行程(mm):10,20,30,50

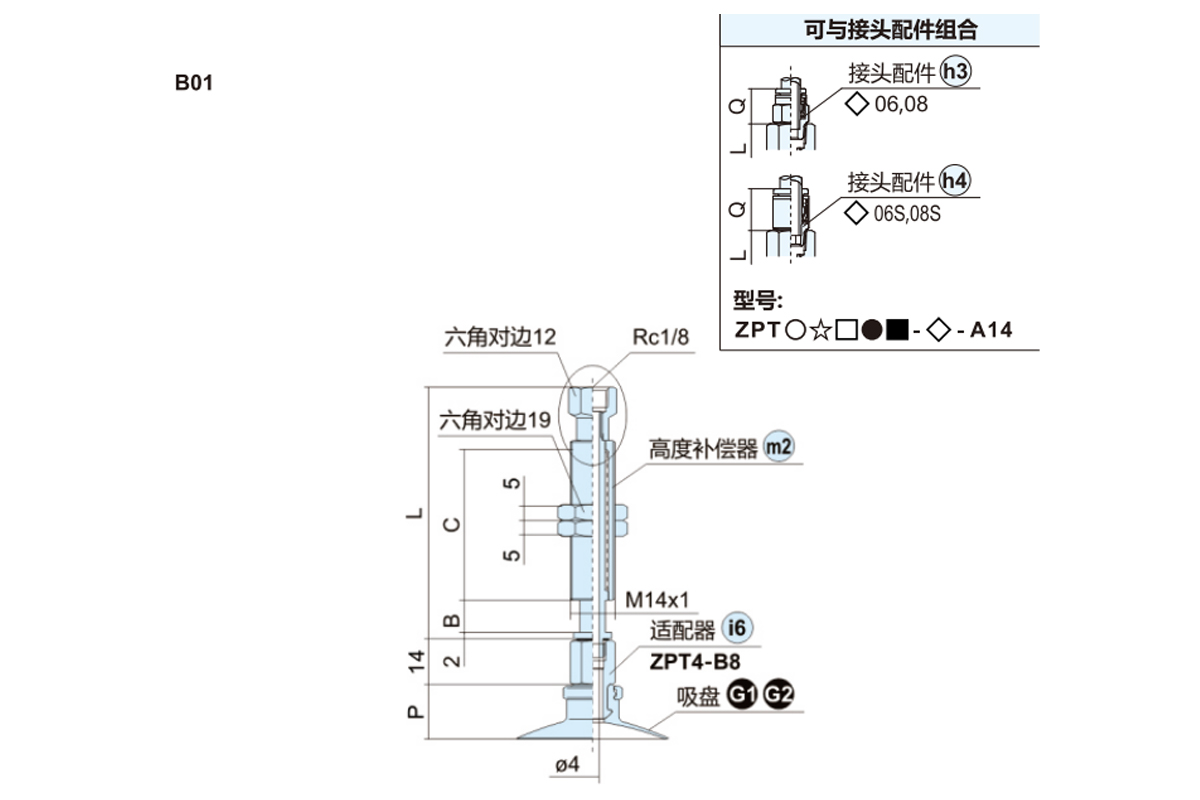

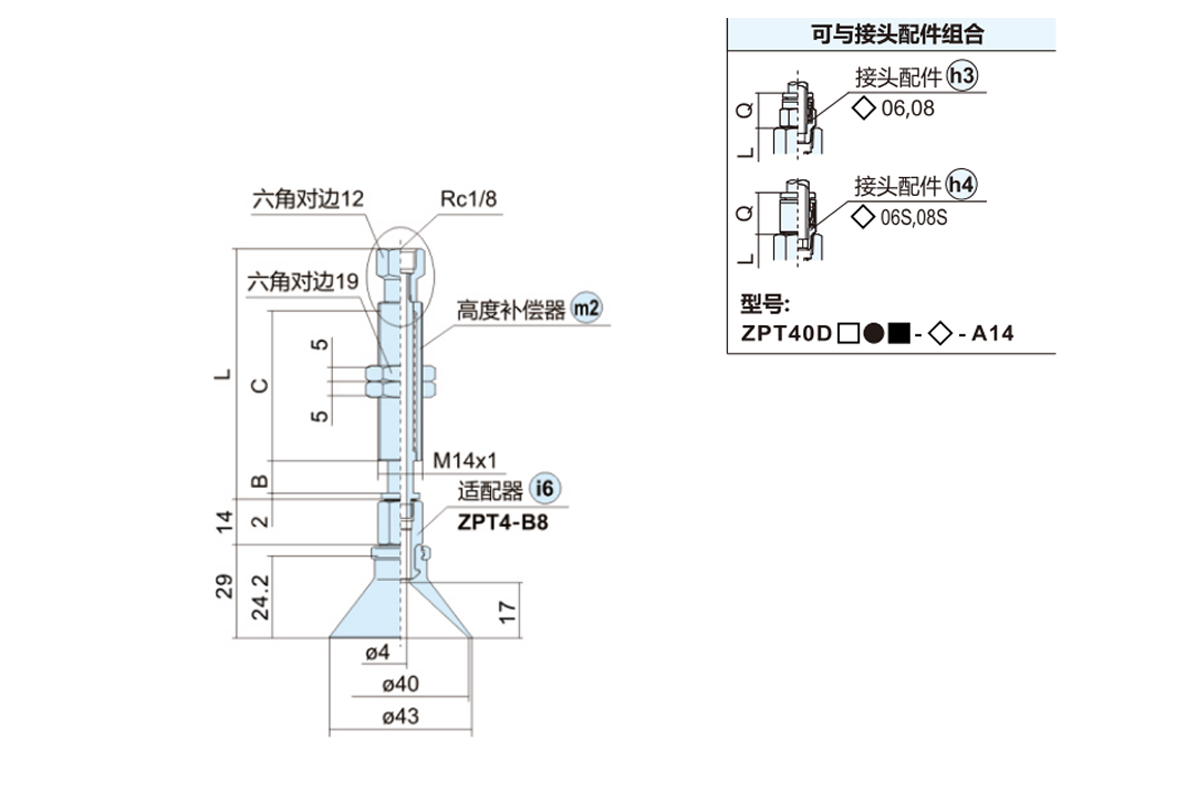

    型号 B C L ○吸盘直径 P m2+i6
    缓冲支架型号
    40  50

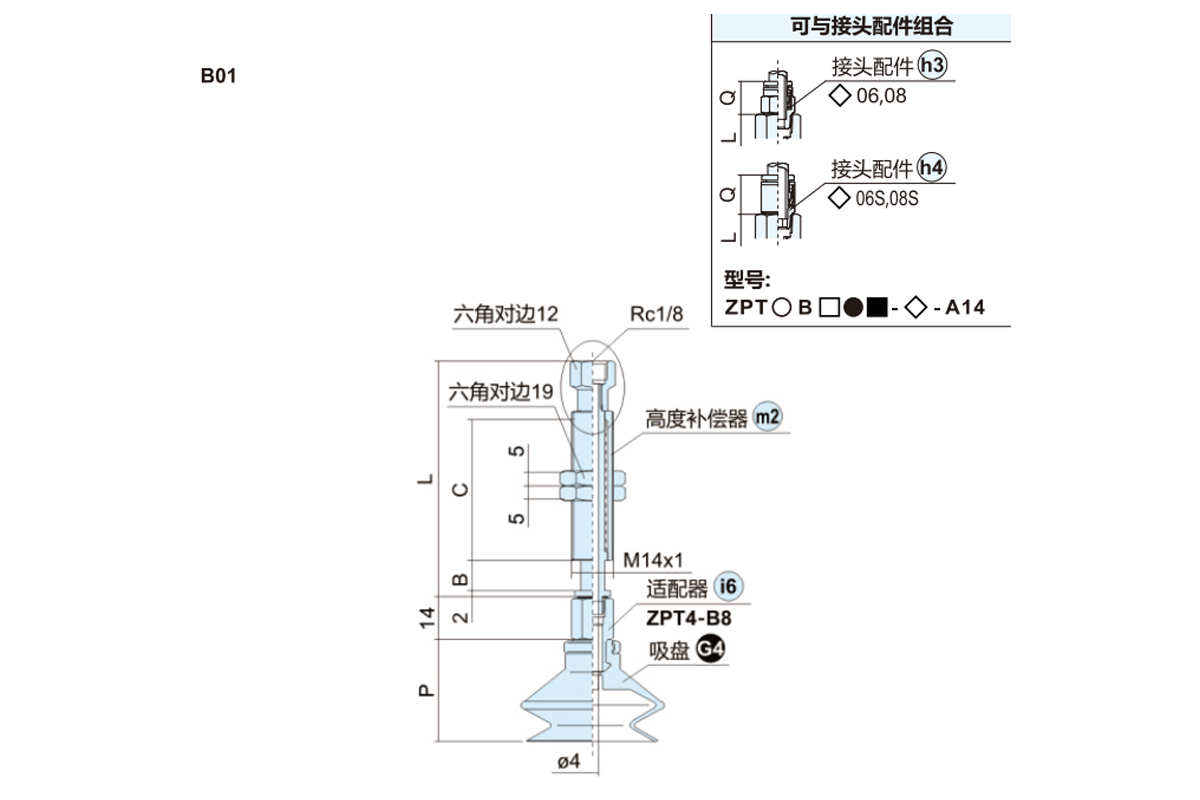

    ZPT○☆□●10-B01-A14 10  50  78.5  18.5  19.5  ZPT4-●10-B01-A14
    ZPT○☆□●20-B01-A14 20  84  ZPT4-●20-B01-A14
    ZPT○☆□●30-B01-A14 30  94  ZPT4-●30-B01-A14
    ZPT○☆□●50-B01-A14 50  75  139  ZPT4-●50-B01-A14
    ○吸盘直径符号:40,50
    ☆ 吸盘类型:平型(U)，带肋平型(C)
    □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ●高度补偿类型:可回转型（J），不可回转型（K）   ■缓冲行程(mm):10,20,30,50

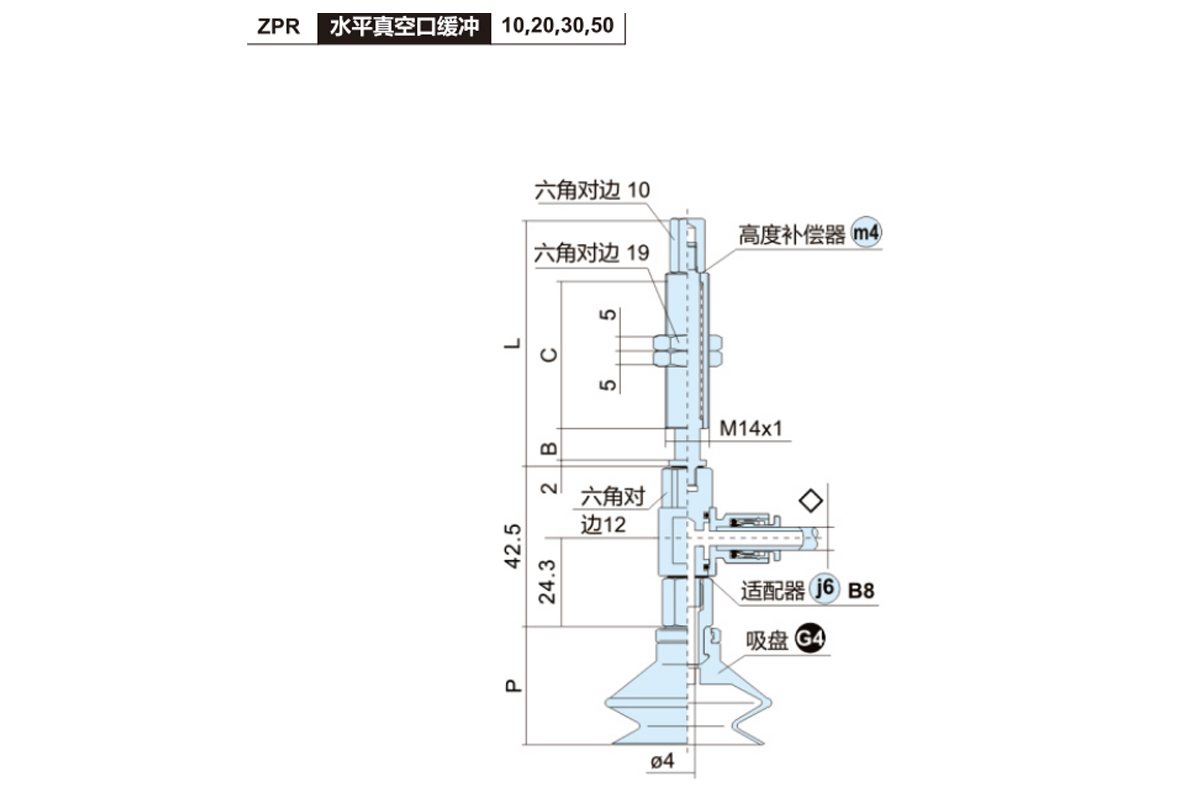

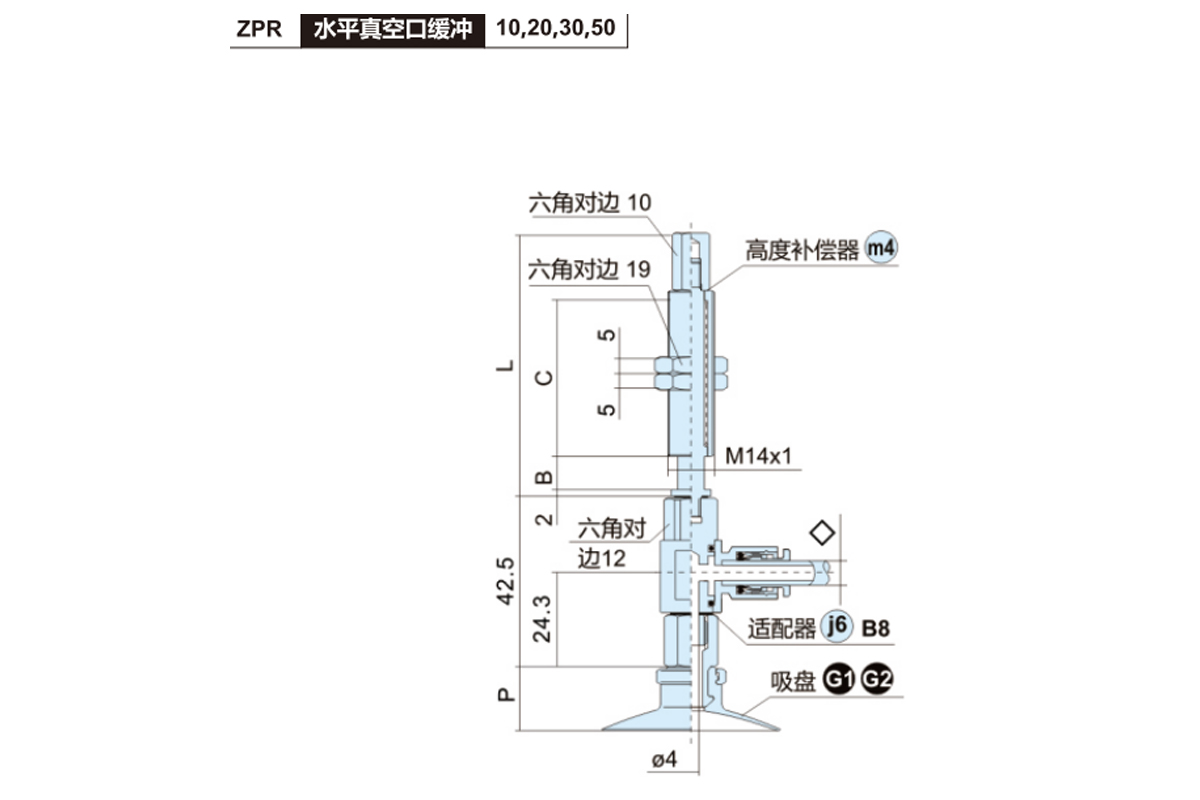

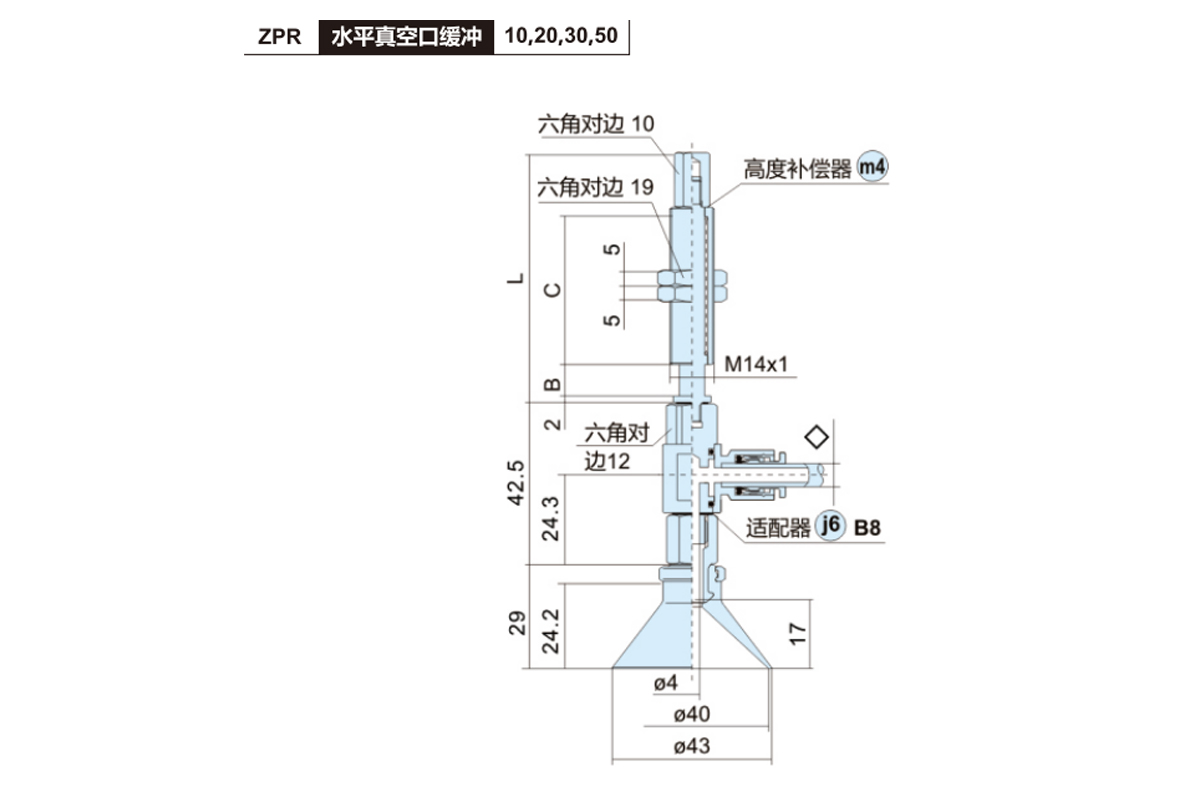

    型号 B C L ○吸盘直径 P m4+j6
    缓冲支架型号
    40  50
    ZPR○☆□●10-◇-A14 10  50  80  18.5  19.5  ZPR4-●10-◇-A14
    ZPR○☆□●20-◇-A14 20  77  ZPR4-●20-◇-A14
    ZPR○☆□●30-◇-A14 30  87  ZPR4-●30-◇-A14
    ZPR○☆□●50-◇-A14 50  75  132  ZPR4-●50-◇-A14
    ○ 吸盘直径符号:40,50
    ☆吸盘类型:平型(U)，带肋平型(C)
    □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ●高度补偿类型：可回转型(J) 不可回转型(K）
    ◇真空口连接:06,08

    型号 B C L ○吸盘直径 P m4+k6
    缓冲支架型号
      40  50
    ZPY○☆□●10-◇-A14 10  50  80    18.5  19.5  ZPY4-●10-◇-A14
    ZPY○☆口●20-◇-A14 20  77  ZPY4-●20-◇-A14
    ZPY○☆□●30-◇-A14 30  87  ZPY4-●30-◇-A14
    ZPY○☆□●50-◇-A14 50  75  132  ZPY4-●50-◇-A14
    ○吸盘直径符号:40,50
    ☆吸盘类型:平型(U)，带肋平型(C)
    □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ■缓冲行程(mm):10,20,30,50
    ●高度补偿类型：可回转型(J) 不可回转型(K）


    型号 A B C L ○吸盘直径 P 适配器型号
    10  16
    ZPT○D□-A5 M5×0.8 7  4  26  15  16  ZPT2-A5
    ZPT○D□-A6 M6×1.0 8  3  31  ZPT2-A6
    ZPT○D□-A01 - - ZPT2-A01
    ○吸盘直径符号:10,16 □吸盘材质：丁腈橡胶(N)硅橡胶(S）

    型号 A B ○吸盘直径  P 适配器型号
    10  16
    ZPT○D□-B5 M5×0.8 5  15  16  ZPT2-B5
    ZPT○D□-B6 M6×1.0 6  ZPT2-B6
    ZPT○D□-B01 - - ZPT2-B01
    ○吸盘直径符号:10,16 □吸盘材质：丁腈橡胶(N)硅橡胶(S）

    型号 A D E L ○吸盘直径 P 适配器型号
    10  16
    ZPR○D□-◇-A5 M5×0.8 4  7  55  15  16  ZPR2-◇-A5
    ZPR○D□-◇-A6 M6×1.0 3  8  60  ZPR2-◇-A6
    ○吸盘直径符号: 10,16   □吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ◇真空口连接:04,06

    型号 A D ○吸盘直径 P 适配器型号
    10  16
    ZPR○D□-◇-B5 M5×0.8 5  15  16  ZPR2-◇-B5
    ZPR○D□-◇-B6 M6×1.0 6  ZPR2-◇-B6
    ○吸盘直径符号:10,16  □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ◇真空口连接:04,06

    型号 A B C L ○吸盘直径 P 适配器型号
    10  16
    ZPY○D□-B5-A5 M5×0.8 7  4  47  15  16  ZPY2-B5-A5
    ZPY○D□-B5-A6 M6×1.0 8  3  52  ZPY2-B5-A6
    ○吸盘直径符号:10,16   □吸盘材质：丁腈橡胶(N)硅橡胶(S）

    型号 A B ○吸盘直径 P 适配器型号
    10  16
    ZPY○D□-B5-B5 M5×0.8 5  15  16  ZPY2-B5-B5
    ZPY○D□-B5-B6 M6×1.0 6  ZPY2-B5-B6
    ○吸盘直径符号:10,16   □吸盘材质：丁腈橡胶(N)硅橡胶(S）

    型号 B C L ○吸盘直径 P P m1+i2
    缓冲支架型号
    10  16
    ZPT○D□J10-B5-A10 10  23  47  15  16  ZPT2-J10-B5-A10
    ZPT○D□J20-B5-A10 20  51  85  ZPT2-J20-B5-A10
    ZPT○D□J30-B5-A10 30  95  ZPT2-J30-B5-A10
    ZPT○D□J40-B5-A10 40  77  131  ZPT2-J40-B5-A10
    ZPT○D□J50-B5-A10 50  141  ZPT3-J50-B5-A10
    ○吸盘直径符号:10,16
     □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ■缓冲行程(mm):10,20,30,40,50
    ● 高度补偿类型:可回转型（J），不可回转型（K）

    型号 B C L ○吸盘直径 P      m1+i2
    缓冲支架型号
    10  16
    ZPT○D□K10-B5-A10 10  23  47  15  16  ZPT2-K10-B5-A10
    ZPT○D□K20-B5-A10 20  51  85  ZPT2-K20-B5-A10
    ZPT○D□K30-B5-A10 30  95  ZPT2-K30-B5-A10
    ZPT○D□K40-B5-A10 40  77  131  ZPT2-K40-B5-A10
    ZPT○D□K50-B5-A10 50  141  ZPT3-K50-B5-A10
    ○吸盘直径符号:10,16
     □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ■缓冲行程(mm):10,20,30,40,50
    ● 高度补偿类型:可回转型（J），不可回转型（K）

    型号 B C L ○吸盘直径 P  m3+j2
    缓冲支架型号
    10  16
    ZPR○D□●10-◇-A10 10  23  45  15  16  ZPR2-●10-◇-A10
    ZPR○D□●20-◇-A10 20  51  83  ZPR2-●20-◇-A10
    ZPR○D□●30-◇-A10 30  93  ZPR2-●30-◇-A10
    ZPR○D□●40-◇-A10 40  77  129  ZPR2-●40-◇-A10
    ZPR○D□●50-◇-A10 50  139  ZPR2-●50-◇-A10
    ○ 吸盘直径符号:10,16
    ◇真空口连接:04,06
     □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
     ●高度补偿类型：可回转型(J) 不可回转型(K）


    型号 B C L ○吸盘直径 P m3+j2
    缓冲支架型号
    10  16
    ZPY○D□●10-B5-A10 10  23  45  15  16  ZPY2-●10-B5-A10
    ZPY○D□●20-B5-A10 20  51  83  ZPY2-●20-B5-A10
    ZPY○D□●30-B5-A10 30  93  ZPY2-●30-B5-A10
    ZPY○D□●40-B5-A10 40  77  129  ZPY2-●40-B5-A10
    ZPY○D□●50-B5-A10 50  139  ZPY2-●50-B5-A10
    ○ 吸盘直径符号:10,16
    □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ■  缓冲行程(mm):10,20,30,40,50
    ●  高度补偿类型:丁腈橡胶(N)硅橡胶(S）


    型号 A B C D L 适配器型号
    ZPT25D□-A6 M6×1.0 5  8  8  31  ZPT3-A6
    ZPT25D□-A8 M8×1.0 10  12  12  26  ZPT3-A8
    ZPT25D□-A01 - - - - - ZPT3-A01
    □吸盘材质：丁腈橡胶(N)硅橡胶(S）

    型号 A B 适配器型号
    ZPT25D□-B5 M5×0.8 5  ZPT3-B5
    ZPT25D□-B6 M6×1.0 6  ZPT3-B6
    ZPT25D□-B6 M8×1.25 8  ZPT3-B8
    ZPT25D□-B01 Rc1/8 6.2  ZPT3-B01
    □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）

    型号 A E L 适配器型号
    ZPR25D□-◇ -A6 M6×1.0 8  69.5  ZPR3-◇-A6
    ZPR25D□-◇ -A8 M8×1.0 12  59.5  ZPR3-◇-A8
    □吸盘材质：丁腈橡胶(N)硅橡胶(S）◇真空口连接:04,06,08

    型号 A D 适配器型号
    ZPR25D□-◇-B5 M5×0.8 5  ZPR3-◇-B5
    ZPR25D□-◇-B6 M6×1.0 6  ZPR3-◇-B6
    ZPR25D□-◇-B8 M8×1.25 8  ZPR3-◇-B8
    □吸盘材质：丁腈橡胶(N)硅橡胶(S）◇真空口连接:0406,08

    型号 A B L 适配器型号
    ZPY25D□-B5-A6 M6×1.0 8  54  ZPY3-B5-A6
    ZPY25D□-B5-A8 M8×1.0 12  44  ZPY3-B5-A8
    □吸盘材质：丁腈橡胶(N)硅橡胶(S）

    型号 A B 适配器型号
    ZPY25D□-B5-B5 M5×0.8 5  ZPY3-B5-B5
    ZPY25D□-B5-B6 M6×1.0 6  ZPY3-B5-B6
    ZPY25D□-B5-B8 M8×1.25 8  ZPY3-B5-B8
    □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）

    型号 B C L m1+i4
    缓冲支架型号
    ZPT25D□●10-B5-A10 10  23  47  ZPT3-●10-B5-A10
    ZPT25D□●20-B5-A10 20  51  85  ZPT3-●20-B5-A10
    ZPT25D□●30-B5-A10 30  95  ZPT3-●30-B5-A10
    ZPT25D□●40-B5-A10 40  77  131  ZPT3-●40-B5-A10
    ZPT25D□●50-B5-A10 50  141  ZPT3-●50-B5-A10
    □吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ■缓冲行程(mm):10,20,30,40,50
    ●高度补偿类型：可回转型(J) 不可回转型(K）

    型号 B C L m2+i4
    缓冲支架型号
    ZPT25D□●10-B5-A14 10  50  77  ZPT3-●10-B5-A14
    ZPT25D□●20-B5-A14 20  81  ZPT3-●20-B5-A14
    ZPT25D□●30-B5-A14 30  91  ZPT3-●30-B5-A14
    ZPT25D□●50-B5-A14 50  75  136  ZPT3-●50-B5-A14
    ZPT25D□●10-B01-A14 10  50  78.5  ZPT3-●10-B01-A14
    ZPT25D□●20-B01-A14 20  84  ZPT3-●20-B01-A14
    ZPT25D□●30-B01-A14 30  94  ZPT3-●30-B01-A14
    ZPT25D□●50-B01-A14 50  75  139  ZPT3-●50-B01-A14
    □吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ■缓冲行程(mm):10,20,30,50
    ● 高度补偿类型：可回转型(J) 不可回转型(K）

    型号 B C L         m3+j4
    缓冲支架型号
    ZPR25D□●10-◇-A10 10  23  45    ZPR3-●10-◇-A10
    ZPR25D□●20-◇-A10 20  51  83    ZPR3-●20-◇-A10
    ZPR25D□●30-◇-A10 30  93    ZPR3-●30-◇-A10
    ZPR25D□●40-◇-A10 40  77  129    ZPR3-●40-◇-A10
    ZPR25D□●50-◇-A10 50  139    ZPR3-●50-◇-A10
    □吸盘材质：丁腈橡胶(N)硅橡胶(S）     ●高度补偿类型：可回转型(J) 不可回转型(K）
    ◇真空口连接:04,06,08

    型号 B C L m3+k4 缓冲支架型号
    ZPY25D□●10-B5-A10 10  23  45  ZPY3-●10-B5-A10
    ZPY25D□●20-B5-A10 20  51  83  ZPY3-●20-B5-A10
    ZPY25D□●30-B5-A10 30  93  ZPY3-●30-B5-A10
    ZPY25D□●40-B5-A10 40  77  129  ZPY3-●40-B5-A10
    ZPY25D□●50-B5-A10 50  139  ZPY3-●50-B5-A10

    □吸盘材质：丁腈橡胶(N)硅橡胶(S）

    ●高度补偿类型：可回转型(J) 不可回转型(K）
    ■ 缓冲行程(mm):10,20,30,40,50

    型号 A ØB C L 适配器型号
    ZPT40D□-A6 M6×1.0 3.5  8  32  ZPT4-A6
    ZPT40D□-A8 M8×1.0 4.5  12  22  ZPT4-A8
    ZPT40D□-A01 - - - - ZPT4-A01
    □吸盘材质：丁腈橡胶(N)硅橡胶(S）

    型号 A B C 适配器型号
    ZPT40D□-B6 M6×1.0 6  4.5  ZPT4-B6
    ZPT40D□-B8 M8×1.25 8  6.8  ZPT4-B8
    ZPT40D□-B01 Rc1/8 6.2  ZPT4-B01
    □吸盘材质：丁腈橡胶(N)硅橡胶(S）

    型号 A E L 适配器型号
    ZPR40D□-◇-A6 M6×1.0 8  68  ZPR4-◇-A6
    ZPR40D□-◇-A8 M8×1.0 12  58  ZPR4-◇-A8
    □吸盘材质：丁腈橡胶(N)硅橡胶(S）     ◇真空口连接:06,08

    型号 A D 适配器型号
    ZPR40D□-◇-B6 M6×1.0 6  ZPR4-◇-B6
    ZPR40D□-◇-B8 M8×1.25 8  ZPR4-◇-B8
    □吸盘材质：丁腈橡胶(N)硅橡胶(S）     ◇真空口连接:06,08

    型号 A B L 适配器型号
    ZPY40D□-B5-A6 M6×1.0 8  54  ZPY4-B5-A6
    ZPY40D□-B5-A8 M8×1.0 12  44  ZPY4-B5-A8
    □吸盘材质：丁腈橡胶(N)硅橡胶(S）

    型号 A B 适配器型号
    ZPY40D□-B5-B6 M6×1.0 6  ZPY3-B5-B6
    ZPY40D□-B5-B8 M8×1.25 8  ZPY3-B5-B8
    □吸盘材质：丁腈橡胶(N)硅橡胶(S）

    型号 B C L m2+i6
    缓冲支架型号
    ZPT40D□●10-B5-A14 10  50  77  ZPT4-●10-B5-A14
    ZPT40D□●20-B5-A14 20  81  ZPT4-●20-B5-A14
    ZPT40D□●30-B5-A14 30  91  ZPT4-●30-B5-A14
    ZPT40D□●50-B5-A14 50  75  136  ZPT4-●50-B5-A14
    □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ● 高度补偿类型:可回转型（J），不可回转型（K）
    ■ 缓冲行程(mm):10,20,30,50

    型号 B C L m2+i6
    缓冲支架型号
    ZPT40D□●10-B01-A14 10  50  78.5  ZPT4-●10-B01-A14
    ZPT40D□●20-B01-A14 20  84  ZPT4-●20-B01-A14
    ZPT40D□●30-B01-A14 30  94  ZPT4-●30-B01-A14
    ZPT40D□●50-B01-A14 50  75  139  ZPT4-●50-B01-A14
    □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ● 高度补偿类型:可回转型（J），不可回转型（K）
     ■ 缓冲行程(mm):10,20,30,50

    型号 B C L m4+j6
    缓冲支架型号
    ZPR40D□●10-◇-A14 10  50  80  ZPR4-●10-◇-A14
    ZPR40D□●20-◇-A14 20  77  ZPR4-●20-◇-A14
    ZPR40D□●30-◇-A14 30  87  ZPR4-●30-◇-A14
    ZPR40D□●50-◇-A14 50  75  132  ZPR4-●50-◇-A14
    □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ◇真空口连接:06,08
     ● 高度补偿类型：可回转型(J) 不可回转型(K）

    型号 B C L m4+k6
    缓冲支架型号

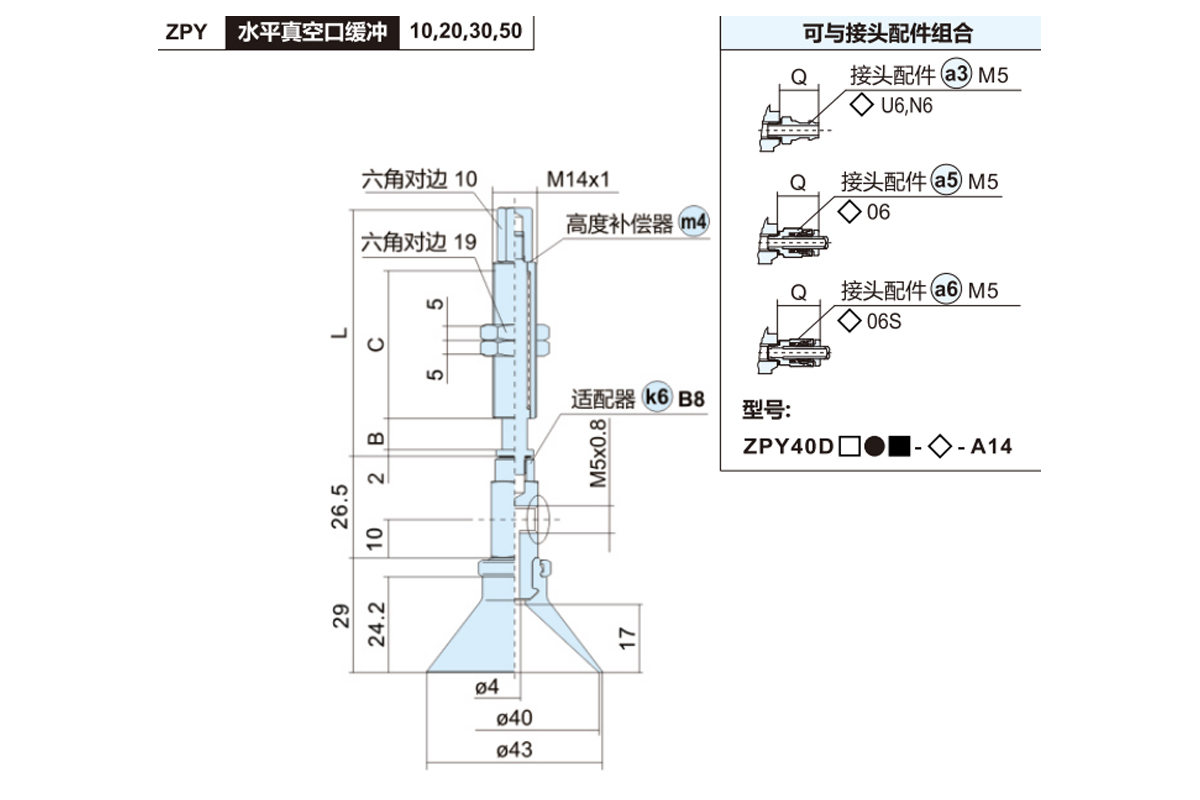

    ZPY40D□●10-◇-A14 10  50  80  ZPY4-●10-◇-A14
    ZPY40D□●20-◇-A14 20  77  ZPY4-●20-◇-A14
    ZPY40D□●30-◇-A14 30  87  ZPY4-●30-◇-A14
    ZPY40D□●50-◇-A14 50  75  132  ZPY4-●50-◇-A14
    □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ■缓冲行程(mm):10,20,30,40,50
    ● 高度补偿类型：可回转型(J) 不可回转型(K）

    型号 A B C L ○吸盘直径 P 适配器型号
    10  13  16
    ZPT○B□-A5 M5×0.8 7  4  26  16  18.5  20  ZPT2-A5
    ZPT○B□-A6 M6×1.0 8  3  31  ZPT2-A6
    ZPT○B□-A01 - - - ZPT2-A01
    ○吸盘直径符号:10,13,16     □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）

    型号 A B ○吸盘直径 P 适配器型号
    10  13  16
    ZPT○B□-B5 M5×0.8 5  16  18.5  20  ZPT2-B5
    ZPT○B□-B6 M6×1.0 6  ZPT2-B6
    ZPT○B□-B01 - - ZPT2-B01
    ○吸盘直径符号:10,13,16     □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）

    型号 A D E L ○吸盘直径 P 适配器型号
    10  13  16
    ZPR○B□-◇-A5 M5×0.8 4  7  55  16  18.5  20  ZPR2-◇-A5
    ZPR○B□-◇-A6 M6×1.0 3  8  60  ZPR2-◇-A6
    ○吸盘直径符号:10,13,16  □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ◇真空口连接:04,06

    型号 A D ○吸盘直径 P 适配器型号
    10  13  16
    ZPR○B□-◇-B5 M5×0.8 5  16  18.5  20  ZPR2-◇-B5
    ZPR○B□-◇-B6 M6×1.0 6  ZPR2-◇-B6
    ○吸盘直径符号:10,13,16  □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ◇真空口连接:04,06

    型号 A B C L        ○吸盘直径 P 适配器型号
    10  13  16
    ZPY○B□-B5-A5 M5×0.8 7  4  47  16  18.5  20  ZPY2-B5-A5
    ZPY○B□-B5-A6 M6×1.0 8  3  52  ZPY2-B5-A6
    ○吸盘直径符号:10,13,16 吸盘材质：丁腈橡胶(N)硅橡胶(S）

    型号 A B ○吸盘直径 P 适配器型号
    10  13  16
    ZPY○B□-B5-B5 M5×0.8 5  16  18.5  20  ZPY2-B5-B5
    ZPY○B□-B5-B6 M6×1.0 6  ZPY2-B5-B6
    ○吸盘直径符号:10,13,16  □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）

    型号 B C L ○吸盘直径  P m1+i2
    缓冲支架型号
    10  13  16
    ZPT○ B□ J10-B5-A10 10  23  47  16  18.5  20  ZPT2-J10-B5-A10
    ZPT○ B□ J20-B5-A10 20  51  85  ZPT2-J20-B5-A10
    ZPT○ B□ J30-B5-A10 30  95  ZPT2-J30-B5-A10
    ZPT○ B□J40-B5-A10 40  77  131  ZPT2-J40-B5-A10
    ZPT○ B□J50-B5-A10 50  141  ZPT3-J50-B5-A10
    ○ 吸盘直径符号:10,13,16
    □    吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ■  缓冲行程(mm):10,20,30,40,50
    ●  高度补偿类型:丁腈橡胶(N)硅橡胶(S）

    型号 B C L ○吸盘直径  P m1+i2
    缓冲支架型号
    10  13  16
    ZPT○ B□K10-B5-A10 10  23  47  16  18.5  20  ZPT2-K10-B5-A10
    ZPT○ B□K20-B5-A10 20  51  85  ZPT2-K20-B5-A10
    ZPT○ B□K30-B5-A10 30  95  ZPT2-K30-B5-A10
    ZPT○ B□K40-B5-A10 40  77  131  ZPT2-K40-B5-A10
    ZPT○ B□K50-B5-A10 50  141  ZPT3-K50-B5-A10
    ○ 吸盘直径符号:10,13,16
    □    吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ■  缓冲行程(mm):10,20,30,40,50
    ●  高度补偿类型:丁腈橡胶(N)硅橡胶(S）

    型号 B C L ○ 吸盘直径 P m3+j2
    缓冲支架型号
    10  13  16
    ZPR○ B□●10-◇-A10 10  23  45  16  18.5  20  ZPR2-●10-◇-A10
    ZPR○ B□●20-◇-A10 20  51  83  ZPR2-●20-◇-A10
    ZPR○ B□●30-◇-A10 30  93  ZPR2-●30-◇-A10
    ZPR○ B□●40-◇-A10 40  77  129  ZPR2-●40-◇-A10
    ZPR○ B□●50-◇-A10 50  139  ZPR2-●50-◇-A10
    ○  吸盘直径符号:10,13,16
    ◇真空口连接:04,06
     □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
     ● 高度补偿类型：可回转型(J) 不可回转型(K）

    型号 B C L ○ 吸盘直径 P m3+j2
    缓冲支架型号
    10  13  16
    ZPY○B□●10-B5-A10 10  23  45  16  18.5  20  ZPY2-●10-B5-A10
    ZPY○B□●20-B5-A10 20  51  83  ZPY2-●20-B5-A10
    ZPY○B□●30-B5-A10 30  93  ZPY2-●30-B5-A10
    ZPY○B□●40-B5-A10 40  77  129  ZPY2-●40-B5-A10
    ZPY○B□●50-B5-A10 50  139  ZPY2-●50-B5-A10
    ○  吸盘直径符号:10,13,16    □       吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ◇真空口连接04,06               缓冲行程(mm):10,20,30,40,50

    型号 A B C D L ○吸盘直径 P 适配器型号
    20  25  32
    ZPT○B□-A6 M6×1.0 5  8  8  31  23.5  24  29  ZPT3-A6
    ZPT○B□-A8 M8×1.0 10  12  12  26  ZPT3-A8
    ZPT○B□-A01 - - - - - ZPT3-A01
    ○ 吸盘直径符号:20,25,32     □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）

    型号 A B ○吸盘直径 P 适配器型号
    20  25  32
    ZPT○B□-B5 M5×0.8 5  23.5  24  29  ZPT3-B5
    ZPT○B□-B6 M6×1.0 6  ZPT3-B6
    ZPT○B□-B6 M8×1.25 8  ZPT3-B8
    ZPT○B□-B01 Rc1/8 6.2  ZPT3-B01
    ○ 吸盘直径符号:20,25,32     □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）

    型号 A E L ○吸盘直径 P 适配器型号
    20  25  32
    ZPR○B□-◇-A6 M6×1.0 8  69.5  23.5  24  29  ZPR3-◇-A6
    ZPR○B□-◇-A8 M8×1.0 12  59.5  ZPR3-◇-A8
    ○ 吸盘直径符号:20,25,32   □  吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ◇真空口连接:04,06,08

    型号 A D ○吸盘直径 P 适配器型号
    20  25  32
    ZPR○B□-◇-B5 M5×0.8 5  23.5  24  29  ZPR3-◇-B5
    ZPR○B□-◇-B6 M6×1.0 6  ZPR3-◇-B6
    ZPR○B□-◇-B8 M8×1.25 8  ZPR3-◇-B8
    ○  吸盘直径符号:20,25,32       □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ◇ 真空口连接:04.06.08

    型号 A B L ○吸盘直径 P 适配器型号
    20  25  32
    ZPY○B□-B5-A6 M6×1.0 8  54  23.5  24  29  ZPY3-B5-A6
    ZPY○B□-B5-A8 M8×1.0 12  44  ZPY3-B5-A8
    ○ 吸盘直径符号:20,25,32     □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）

    型号 A B ○ 吸盘直径 P 适配器型号
    20  25  32
    ZPY○B□-B5-B5 M5×0.8 5  23.5  24  29  ZPY3-B5-B5
    ZPY○B□-B5-B6 M6×1.0 6  ZPY3-B5-B6
    ZPY○B□-B5-B8 M8×1.25 8  ZPY3-B5-B8
    ○ 吸盘直径符号:20,25,32     □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）

    型号 B C L ○ 吸盘直径 P m1+i4
    缓冲支架型号
    20  25  32
    ZPT○B□●10-B5-A10 10  23  47  23.5  24  29  ZPT3-●10-B5-A10
    ZPT○B□●20-B5-A10 20  51  85  ZPT3-●20-B5-A10
    ZPT○B□●30-B5-A10 30  95  ZPT3-●30-B5-A10
    ZPT○B□●40-B5-A10 40  77  131  ZPT3-●40-B5-A10
    ZPT○B□●50-B5-A10 50  141  ZPT3-●50-B5-A10
    ○ 吸盘直径符号:20,25,32
    ■  缓冲行程(mm):10,20,30,40,50
    □  吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ●高度补偿类型：可回转型(J) 不可回转型(K）


    型号 B C L ○吸盘直径 P  m2+i4
    缓冲支架型号
    20  25  32
    ZPT○B□●10-B5-A14 10  50  77  23.5  24  29  ZPT3-●10-B5-A14
    ZPT○B□●20-B5-A14 20  81  ZPT3-●20-B5-A14
    ZPT○B□●30-B5-A14 30  91  ZPT3-●30-B5-A14
    ZPT○B□●50-B5-A14 50  75  136  ZPT3-●50-B5-A14
    ZPT○B□●10-B01-A14 10  50  78.5  ZPT3-●10-B01-A14
    ZPT○B□●20-B01-A14 20  84  ZPT3-●20-B01-A14
    ZPT○B□●30-B01-A14 30  94  ZPT3-●30-B01-A14
    ZPT○B□●50-B01-A14 50  75  139  ZPT3-●50-B01-A14
    ○ 吸盘直径符号:20,25,32
    ■ 缓冲行程(mm):10,20,30,40,50
    □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ● 高度补偿类型：可回转型(J) 不可回转型(K）


    型号 B C L ○吸盘直径 m3+j4
    缓冲支架型号
    20  25  32
    ZPR○B□O10-◇-A10 10  23  45  23.5  24  29  ZPR3-●10-◇-A10
    ZPR○B□● 20-◇-A10 20  51  83  ZPR3-●20-◇-A10
    ZPR○B□●30-◇-A10 30  93  ZPR3-●30-◇-A10
    ZPR○B□● 40-◇-A10 40  77  129  ZPR3-●40-◇-A10
    ZPR○B□● 50-◇-A10 50  139  ZPR3-●50-◇-A10
    ○ 吸盘直径符号:20,25,32
    ◇真空口连接:04,06,08
    □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ●高度补偿类型：可回转型(J) 不可回转型(K）

    型号 B C L ○ 吸盘直径 P m3+k4
    缓冲支架型号
    20  25  32
    ZPY○B□●10-B5-A10 10  23  45  23.5  24  29  ZPY3-●10-B5-A10
    ZPY○B□●20-B5-A10 20  51  83  ZPY3-●20-B5-A10
    ZPY○B□●30-B5-A10 30  93  ZPY3-●30-B5-A10
    ZPY○B□●40-B5-A10 40  77  129  ZPY3-●40-B5-A10
    ZPY○B□●50-B5-A10 50  139  ZPY3-●50-B5-A10
    ○  吸盘直径符号:20,25,32
    □  吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ■  缓冲行程(mm):10,20,30,40,50    ●高度补偿类型:丁腈橡胶(N)硅橡胶(S）

    型号 A ØB C L ○吸盘直径 P 适配器型号
    40  50
    ZPT○B□-A6 M6×1.0 3.5  8  32  34  38  ZPT4-A6
    ZPT○B□-A8 M8×1.0 4.5  12  22  ZPT4-A8
    ZPT○B□-A01 - - - ZPT4-A01
    ○ 吸盘直径符号:40,50       □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）

    型号 A B oC ○吸盘直径 P 适配器型号
    40  50
    ZPT○OB□-B6 M6×1.0 6  4.5  34  38  ZPT4-B6
    ZPT○B□-B8 M8×1.25 8  6.8  ZPT4-B8
    ZPT○B□-B01 Rc1/8 6.2  ZPT4-B01
    ○ 吸盘直径符号:40,50      □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）

    型号 A E L ○吸盘直径 P 适配器型号
    40  50
    ZPR○B□-◇ -A6 M6×1.0 8  68  34  38  ZPR4-◇-A6
    ZPR○B□-◇-A8 M8×1.0 12  58  ZPR4-◇-A8
    ○ 吸盘直径符号:40,50      □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ◇真空口连接:06,08

    型号 A D ○吸盘直径 P 适配器型号
    40  50
    ZPR○B□-◇-B6 M6×1.0 6  34  38  ZPR4-◇-B6
    ZPR○B□-◇-B8 M8×1.25 8  ZPR4-◇-B8
    ○ 吸盘直径符号:40,50       □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ◇真空口连接:06,08

    型号 A B L ○吸盘直径 P 适配器型号
    40  50
    ZPY○B□-B5-A6 M6×1.0 8  54  34  38  ZPY4-B5-A6
    ZPY○B□-B5-A8 M8×1.0 12  44  ZPY4-B5-A8
    ○ 吸盘直径符号:40,50      □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）

    型号 A B ○吸盘直径  P 适配器型号
    40  50
    ZPY○B□-B5-B6 M6×1.0 6  34  38  ZPY3-B5-B6
    ZPY○B□-B5-B8 M8×1.25 8  ZPY3-B5-B8
    ○ 吸盘直径符号:40,50      □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）

    型号 B C L ○ 吸盘直径 P m2+i6
    缓冲支架型号
    40  50
    ZPT○B□●10-B5-A14 10  50  77  34  38  ZPT4-●10-B5-A14
    ZPT○B□●20-B5-A14 20  81  ZPT4-●20-B5-A14
    ZPT○B□●30-B5-A14 30  91  ZPT4-●30-B5-A14
    ZPT○B□●50-B5-A14 50  75  136  ZPT4-●50-B5-A14
    ○ 吸盘直径符号:40,50
    □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ■ 缓冲行程(mm):10,20,30,50
    ●高度补偿类型:可回转型（J），不可回转型（K）

    型号 B C L ○吸盘直径 P m2+i6
    缓冲支架型号
    40  50
    ZPT○B□●10-B01-A14 10  50  78.5  34  38  ZPT4-●10-B01-A14
    ZPT○B□●20-B01-A14 20  84  ZPT4-●20-B01-A14
    ZPT○B□●30-B01-A14 30  94  ZPT4-●30-B01-A14
    ZPT○B□●50-B01-A14 50  75  139  ZPT4-●50-B01-A14
    ○ 吸盘直径符号:40,50
    □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ■ 缓冲行程(mm):10,20,30,50
    ●高度补偿类型:可回转型（J），不可回转型（K）

    型号 B C L ○吸盘直径 P m4+j6
    缓冲支架型号
    40  50
    ZPR○B□●10-◇-A14 10  50  80  34  38  ZPR4-●10-◇-A14
    ZPR○B□●20-◇-A14 20  77  ZPR4-●20-◇-A14
    ZPR○B□●30-◇-A14 30  87  ZPR4-●30-◇-A14
    ZPR○B□●50-◇-A14 50  75  132  ZPR4-●50-◇-A14
    ○ 吸盘直径符号:40,50
    ◇真空口连接:06,08
    □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ●高度补偿类型：可回转型(J) 不可回转型(K）

    型号 B C L ○吸盘直径 P m4+k6
    缓冲支架型号
    40  50
    ZPY○B□●10-◇-A14 10  50  80  34  38  ZPY4-●10-◇-A14
    ZPY○B□●20-◇-A14 20  77  ZPY4-●20-◇-A14
    ZPY○B□●30-◇-A14 30  87  ZPY4-●30-◇-A14
    ZPY○B□●50-◇-A14 50  75  132  ZPY4-●50-◇-A14
    ○  吸盘直径符号:40,50
    □  吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ■  缓冲行程(mm):10,20,30,50
    ●高度补偿类型：可回转型(J) 不可回转型(K）

    型号 A B C L ○ 吸盘直径 P 适配器型号
    09  14  16
    ZPT○J□-A5 M5×0.8 7  4  26  18  24  24  ZPT2-A5
    ZPT○J□-A6 M6×1.0 8  3  31  ZPT2-A6
    ZPT○J□-A01 - - - - ZPT2-A01
    ○ 吸盘直径符号:09,14,16       □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）

    型号 A B   ○吸盘直径 P 适配器型号
    09  14  16
    ZPT○J□-B5 M5×0.8 5  18  24  24  ZPT2-B5
    ZPT○J□-B6 M6×1.0 6  ZPT2-B6
    ZPT○J□-B01 - - ZPT2-B01
    ○ 吸盘直径符号:09,14,16         □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）

    型号 A D E L O 吸盘直径 P 适配器型号
    09  14  16
    ZPR○J□-◇-A5 M5×0.8 4  7  55  18  24  24  ZPR2-◇-A5
    ZPR○J□-◇-A6 M6×1.0 3  8  60  ZPR2-◇-A6
    ○ 吸盘直径符号:09,14,16   □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ◇真空口连接:04,06

    型号 A D ○吸盘直径 P 适配器型号
    09  14  16
    ZPR○J□-◇-B5 M5×0.8 5  18  24  24  ZPR2-◇-B5
    ZPR○J□-◇-B6 M6×1.0 6  ZPR2-◇-B6
    ○ 吸盘直径符号:09,14,16   □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ◇真空口连接:04,06

    型号 A B C L ○ 吸盘直径 P 适配器型号
    09  14  16
    ZPY○J□-B5-A5 M5×0.8 7  4  47  18  24  24  ZPY2-B5-A5
    ZPY○J□-B5-A6 M6×1.0 8  3  52  ZPY2-B5-A6
    ○ 吸盘直径符号:09,14,16    □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）

    型号 A B ○ 吸盘直径 P 适配器型号
    09  14  16
    ZPY○J□-B5-B5 M5×0.8 5  18  24  24  ZPY2-B5-B5
    ZPY○J□-B5-B6 M6×1.0 6  ZPY2-B5-B6
    ○ 吸盘直径符号:09,14,16    □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）

    型号 B C L ○吸盘直径 P m1+i2
    缓冲支架型号
    09  14  16
    ZPT○J□J10-B5-A10 10  23  47  18  24  24  ZPT2-J10-B5-A10
    ZPT○J□J20-B5-A10 20  51  85  ZPT2-J20-B5-A10
    ZPT○J□J30-B5-A10 30  95  ZPT2-J30-B5-A10
    ZPT○J□J40-B5-A10 40  77  131  ZPT2-J40-B5-A10
    ZPT○J□J50-B5-A10 50  141  ZPT3-J50-B5-A10
    ○ 吸盘直径符号:09,14,16
    □  吸盘材质：丁腈橡胶(N),硅橡胶(S）
    ■  缓冲行程(mm):10,20,30,40,50
    ●  高度补偿类型:可回转型（J），不可回转型（K）

    型号 B C L ○ 吸盘直径 P m1+i2
    缓冲支架型号
    09  14  16
    ZPT○J□K10-B5-A10 10  23  47  18  24  24  ZPT2-K10-B5-A10
    ZPT○J□K20-B5-A10 20  51  85  ZPT2-K20-B5-A10
    ZPT○J□K30-B5-A10 30  95  ZPT2-K30-B5-A10
    ZPT○J□K40-B5-A10 40  77  131  ZPT2-K40-B5-A10
    ZPT○J□K50-B5-A10 50  141  ZPT3-K50-B5-A10
    ○ 吸盘直径符号:09,14,16
    □  吸盘材质：丁腈橡胶(N),硅橡胶(S）
    ■  缓冲行程(mm):10,20,30,40,50
    ●  高度补偿类型:可回转型（J），不可回转型（K）

    型号 B C L      ○ 吸盘直径 P m3+j2
    缓冲支架型号
    09  14  16
    ZPR○J□●10-◇-A10 10  23  45  18  24  24  ZPR2-●10-◇-A10
    ZPR○J□●20-◇-A10 20  51  83  ZPR2-●20-◇-A10
    ZPR○J□●30-◇-A10 30  93  ZPR2-●30-◇-A10
    ZPR○J□●40-◇-A10 40  77  129  ZPR2-●40-◇-A10
    ZPR○J□●50-◇-A10 50  139  ZPR2-●50-◇-A10
    ○ 吸盘直径符号:09,14,16
    □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ◇真空口连接:04,06
    ● 高度补偿类型：可回转型(J) 不可回转型(K）

    型号 B C L      ○ 吸盘直径 P m3+j2
    缓冲支架型号
    09  14  16
    ZPY○J□●10-B5-A10 10  23  45  18  24  40  ZPY2-●10-B5-A10
    ZPY○J□●20-B5-A10 20  51  83  ZPY2-●20-B5-A10
    ZPY○J□●30-B5-A10 30  93  ZPY2-●30-B5-A10
    ZPY○J□●40-B5-A10 40  77  129  ZPY2-●40-B5-A10
    ZPY○J□●50-B5-A10 50  139  ZPY2-●50-B5-A10
    ○  吸盘直径符号:09,14,16
    ◇真空口连接04,06
    □  吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ■   缓冲行程(mm):10,20,30,40,50

    型号 A B C D L ○吸盘直径 P 适配器型号
      25  30
    ZPT○J□-A6 M6×1.0 5  8  8  31  42.5  44.5  ZPT3-A6
    ZPT○J□-A8 M8×1.0 10  12  12  26  ZPT3-A8
    ZPT○J□-A01 - - - - - ZPT3-A01
    ○ 吸盘直径符号:25,30       □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）

    型号 A B  ○ 吸盘直径 P 适配器型号
    25  30
    ZPT○J□-B5 M5×0.8 5  42.5  44.5  ZPT3-B5
    ZPT○J□-B6 M6×1.0 6  ZPT3-B6
    ZPT○J□-B6 M8×1.25 8  ZPT3-B8
    ZPT○J□-B01 Rc1/8 6.2  ZPT3-B01
    ○吸盘直径符号:25,30             □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）

    型号 A E L ○.吸盘直径 P 适配器型号
    25  30
    ZPR○J□-◇-A6 M6×1.0 8  69.5  42.5  44.5  ZPR3-◇-A6
    ZPR○J□-◇-A8 M8×1.0 12  59.5  ZPR3-◇-A8
    ○吸盘直径符号:25,30        □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ◇ 真空口连接:04,06,08

    型号 A D      ○ 吸盘直径   P 适配器型号
    25  30
    ZPR○J□-◇-B5 M5×0.8 5  42.5  44.5  ZPR3-◇-B5
    ZPR○J□-◇-B6 M6×1.0 6  ZPR3-◇-B6
    ZPR○J□-◇-B8 M8×1.25 8  ZPR3-◇-B8
    ○ 吸盘直径符号:25,30            □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ◇ 真空口连接:04,06,08

    型号 A B L       ○ 吸盘直径      P 适配器型号
    25  30
    ZPY○J□-B5-A6 M6×1.0 8  54  42.5  44.5  ZPY3-B5-A6
    ZPY○J□-B5-A8 M8×1.0 12  44  ZPY3-B5-A8
    ○ 吸盘直径符号:25,30       □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）

    型号 A B ○ 吸盘直径 P 适配器型号
    25  30
    ZPY○J□-B5-B5 M5×0.8 5  42.5  44.5  ZPY3-B5-B5
    ZPY○J□-B5-B6 M6×1.0 6  ZPY3-B5-B6
    ZPY○J□-B5-B8 M8×1.25 8  ZPY3-B5-B8
    ○ 吸盘直径符号:25,30       □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）

    型号 B C L ○ 吸盘直径 P m1+i4
    缓冲支架型号
    25  30
    ZPT○J□●10-B5-A10 10  23  47  42.5  44.5  ZPT3-●10-B5-A10
    ZPT○J□●20-B5-A10 20  51  85  ZPT3-●20-B5-A10
    ZPT○J□●30-B5-A10 30  95  ZPT3-●30-B5-A10
    ZPT○J□●40-B5-A10 40  77  131  ZPT3-●40-B5-A10
    ZPT○J□●50-B5-A10 50  141  ZPT3-●50-B5-A10
    ○ 吸盘直径符号:25,30
    □ 缓冲行程(mm):10,20,30,40,50
    ■ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ● 高度补偿类型:可回转型（J），不可回转型（K）

    型号 B C L ○ 吸盘直径 P m2+i4
    缓冲支架型号
    25  30
    ZPT○J□●10-B5-A14 10  50  77  42.5  44.5  ZPT3-●10-B5-A14
    ZPT○J□●20-B5-A14 20  81  ZPT3-●20-B5-A14
    ZPT○J□●30-B5-A14 30  91  ZPT3-●30-B5-A14
    ZPT○J□●50-B5-A14 50  75  136  ZPT3-●50-B5-A14
    ZPT○J□●10-B01-A14 10  50  78.5  ZPT3-●10-B01-A14
    ZPT○J□●20-B01-A14 20  84  ZPT3-●20-B01-A14
    ZPT○J□●30-B01-A14 30  94  ZPT3-●30-B01-A14
    ZPT○J□●50-B01-A14 50  75  139  ZPT3-●50-B01-A14
    ○ 吸盘直径符号:25,30
    ■ 缓冲行程(mm):10,20,30,40,50
    □     吸盘材质：丁腈橡胶(N),硅橡胶(S）
    ●  高度补偿类型：可回转型(J) 不可回转型(K）


    型号 B C L ○ 吸盘直径     P m3+j4
    缓冲支架型号
    25  30
    ZPR○J□●10-◇-A10 10  23  45  42.5  44.5  ZPR3-●10-◇-A10
    ZPR○J□●20-◇-A10 20  51  83  ZPR3-●20-◇-A10
    ZPR○J□●30-◇-A10 30  93  ZPR3-●30-◇-A10
    ZPR○J□●40-◇-A10 40  77  129  ZPR3-●40-◇-A10
    ZPR○J□●50-◇-A10 50  139  ZPR3-●50-◇-A10
    ○  吸盘直径符号:25,30         □       吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ◇真空口连接04,06,08    ●高度补偿类型:可回转型（J），不可回转型（K）

    型号 B C L  ○ 吸盘直径     P m3+k4
    缓冲支架型号
    25  30
    ZPY○J□●10-B5-A10 10  23  45  42.5  44.5  ZPY3-●10-B5-A10
    ZPY○J□●20-B5-A10 20  51  83  ZPY3-●20-B5-A10
    ZPY○J□●30-B5-A10 30  93  ZPY3-●30-B5-A10
    ZPY○J□●40-B5-A10 40  77  129  ZPY3-●40-B5-A10
    ZPY○J□●50-B5-A10 50  139  ZPY3-●50-B5-A10
    ○  吸盘直径符号:25,30
    □ 吸盘材质：丁腈橡胶(N)硅橡胶(S）
    ■ 缓冲行程(mm):10,20,30,40,50
    ● 高度补偿类型：可回转型(J) 不可回转型(K）
