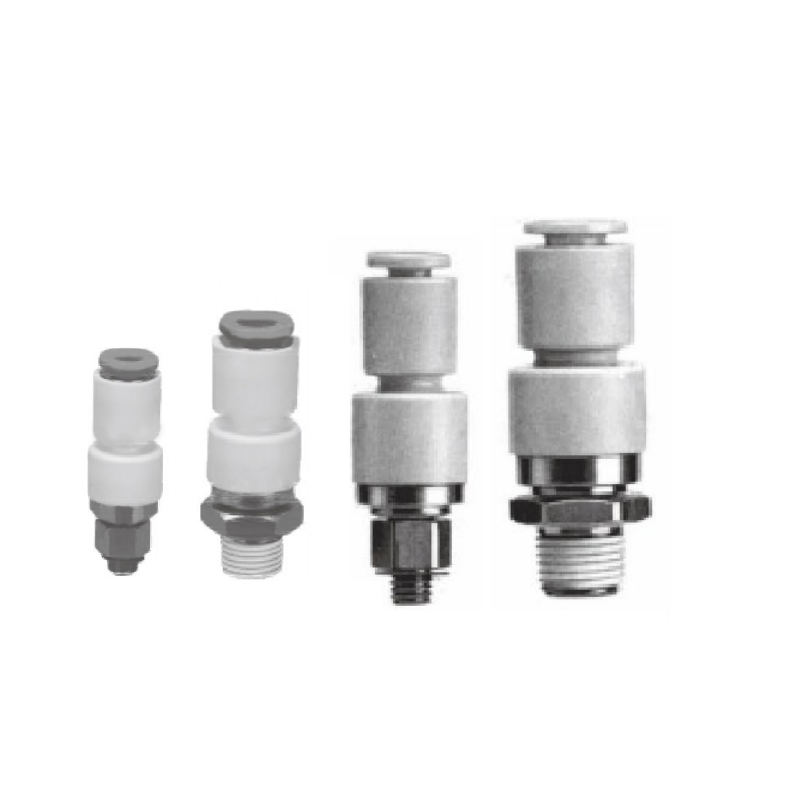

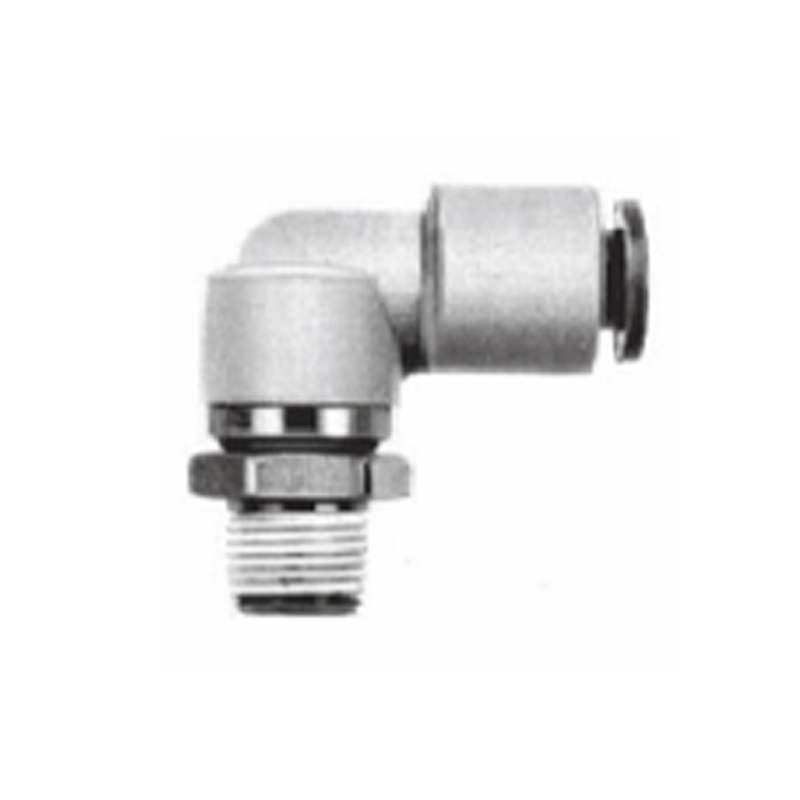

KS/KX系列快插接头

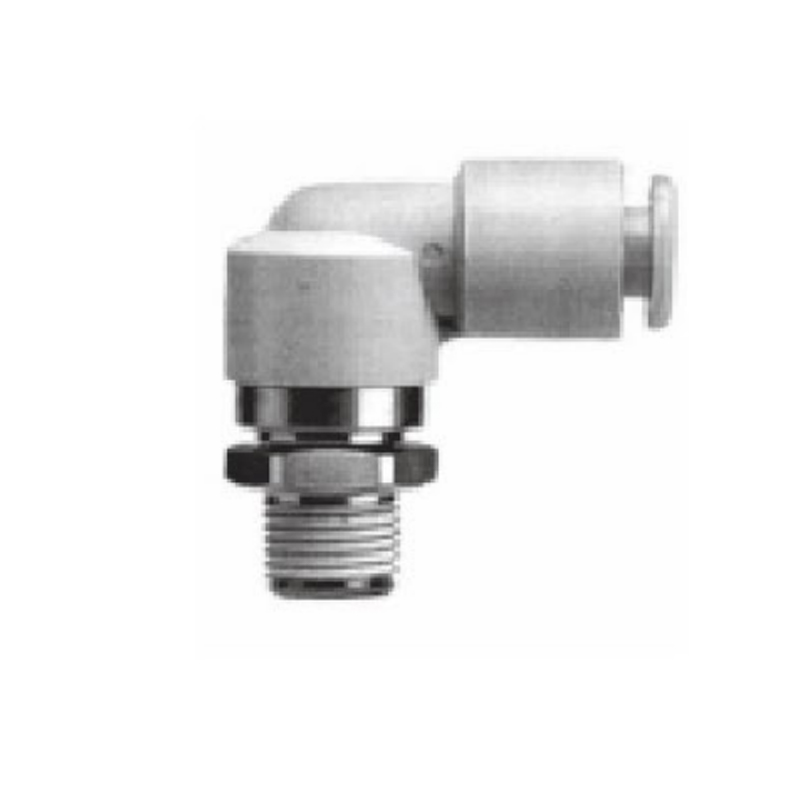

KS/KX系列快插接头

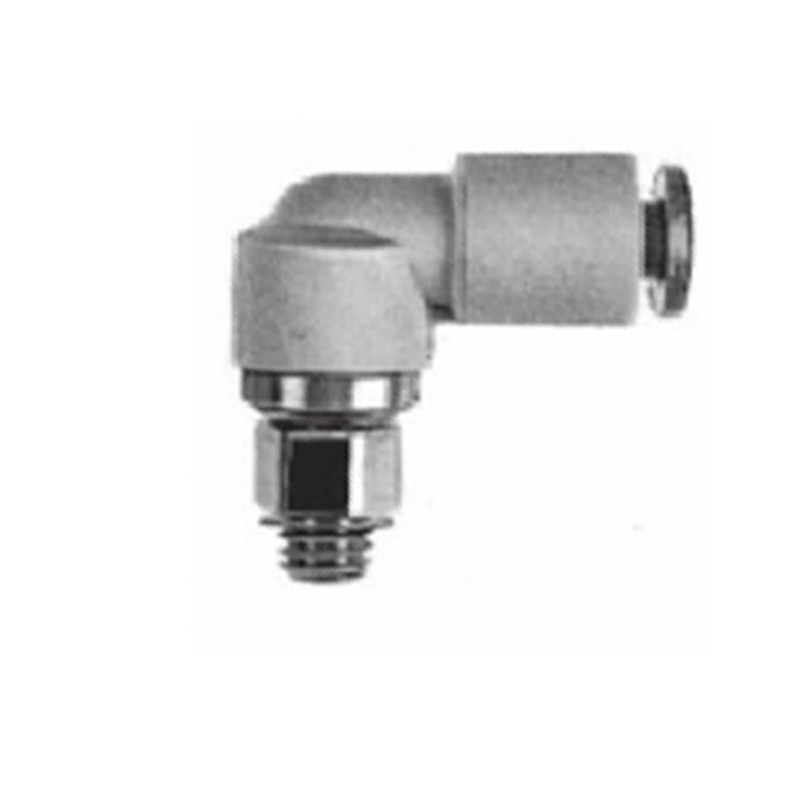

KS/KX系列快插接头

KS/KX系列快插接头

KS/KX系列快插接头

快转接头

KS/KX系列快插接头

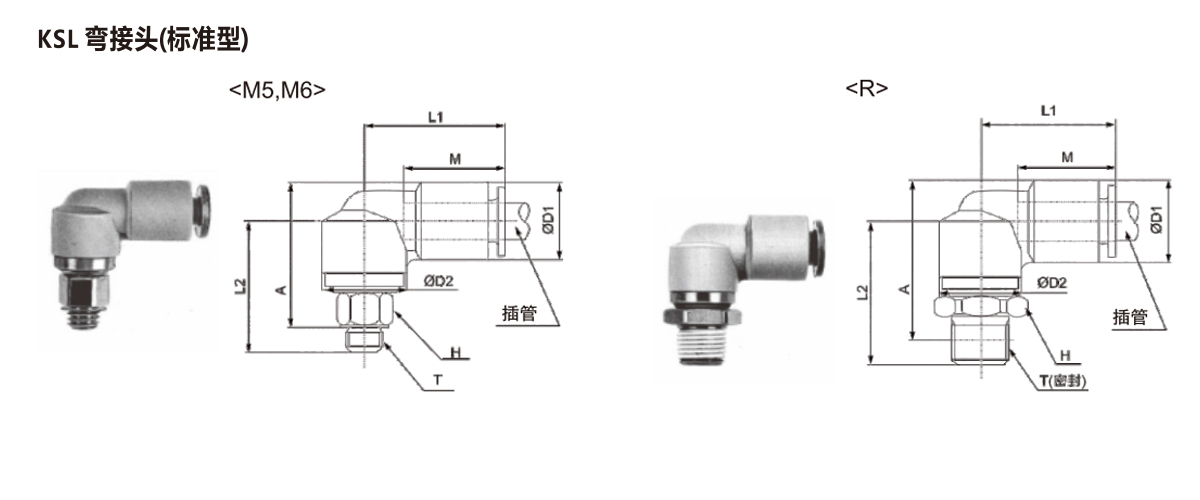

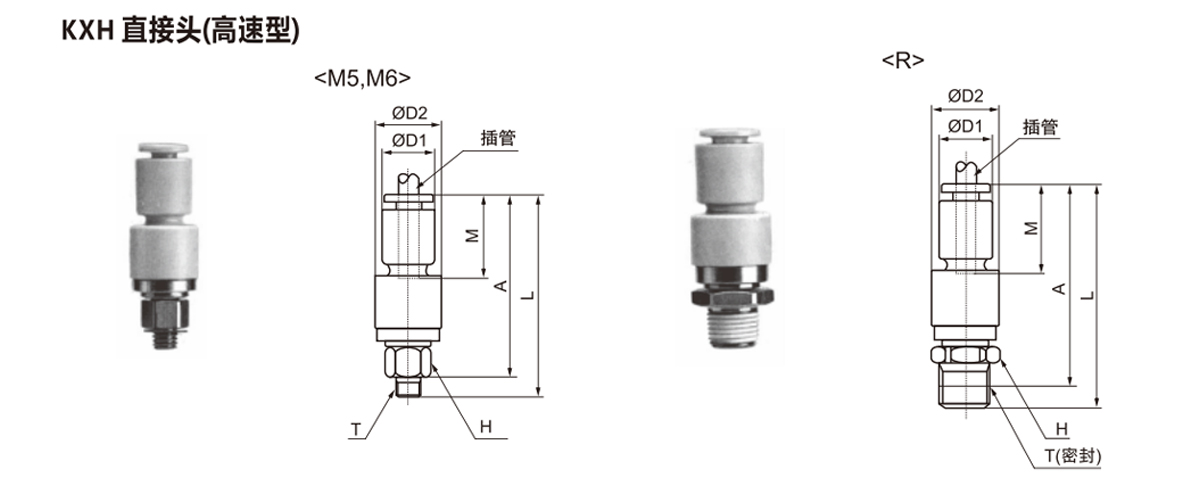

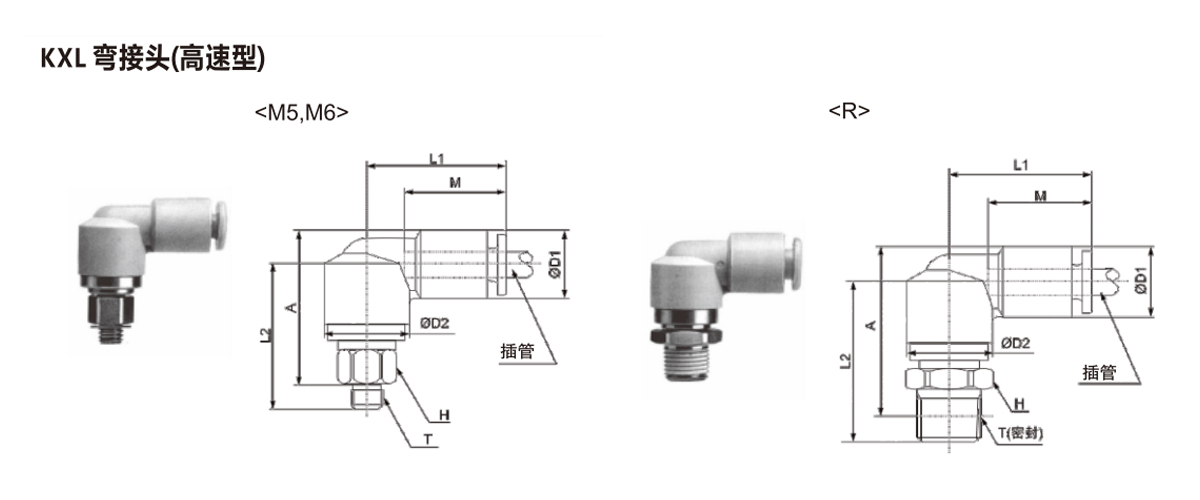

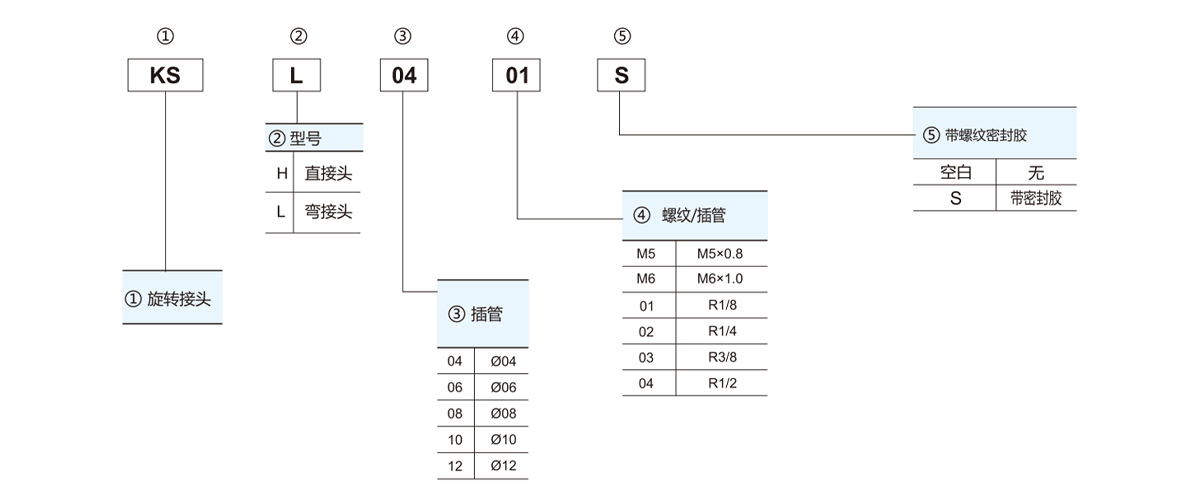

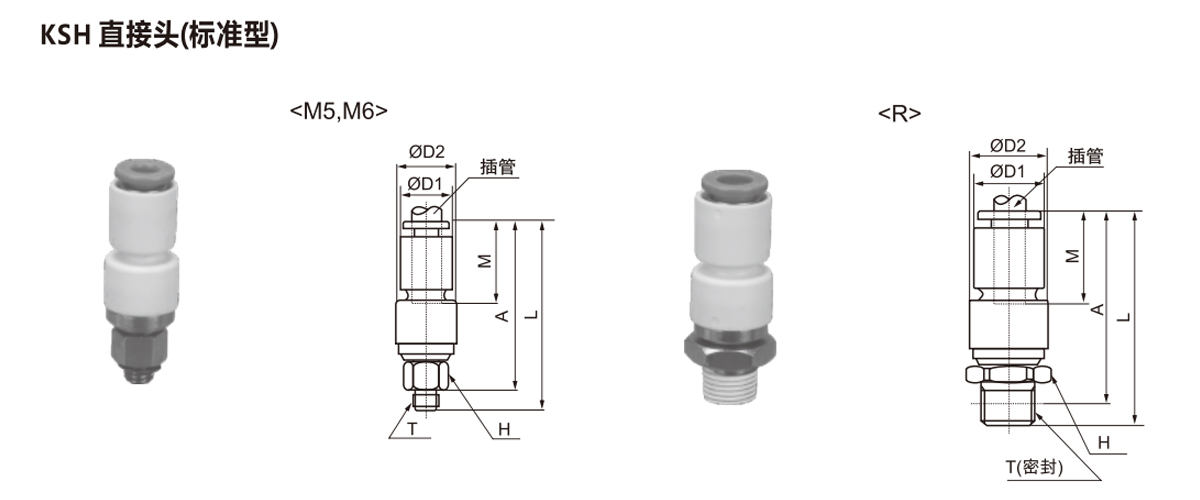

特点
·内置轴承
·高速旋转
·无铜规格，黄铜部件均采用化学镀镍处理
·可用于真空系列（真空度低于100kPa）
