快转接头

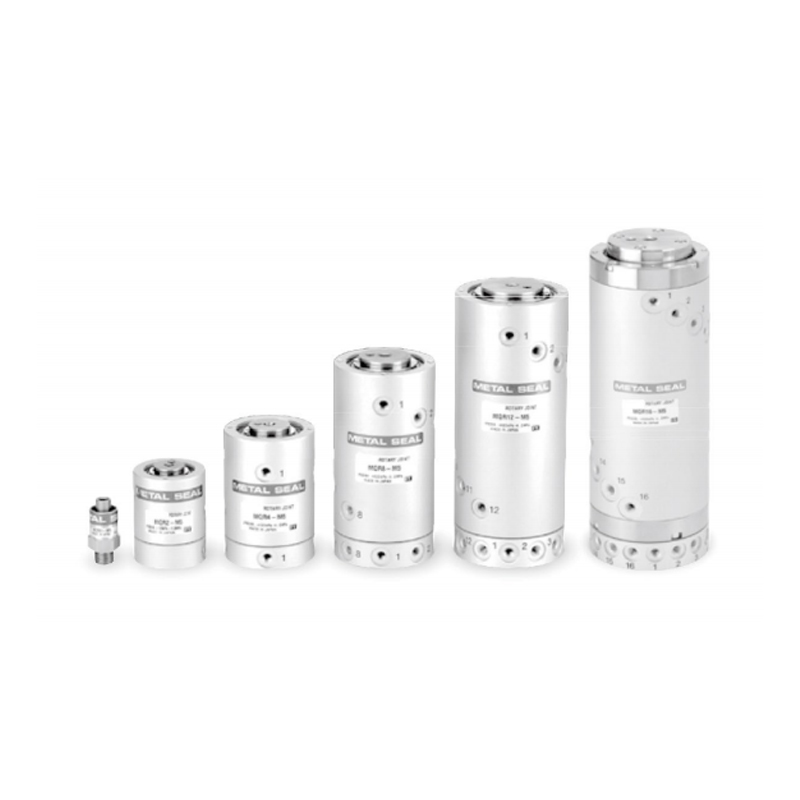

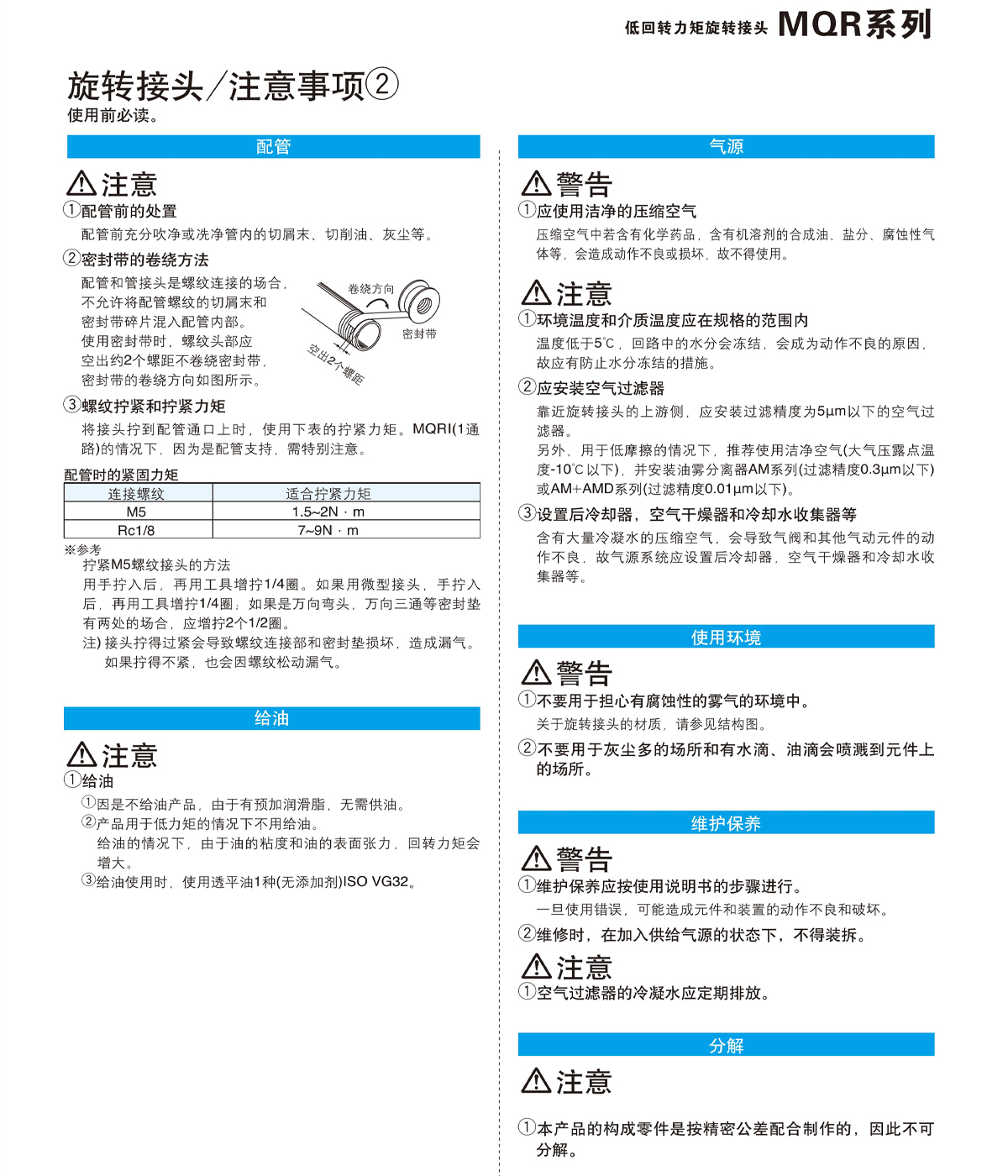

MQR系列低扭矩旋转快插接头
金属密封方式。
回转机构・用于向机器人手臂等回转、摆动部位供气。
E-mail: manager@cktworld.com
下载

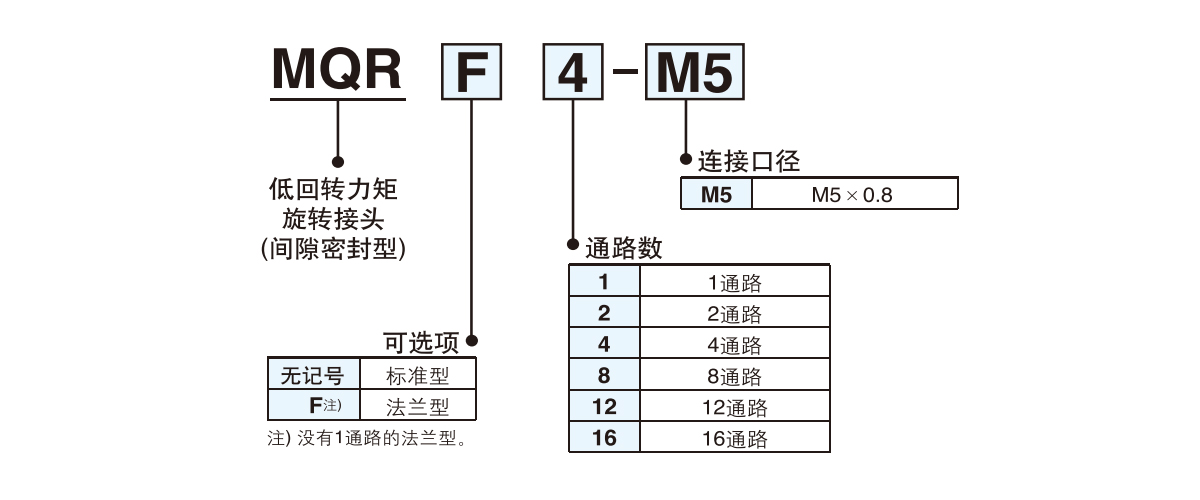

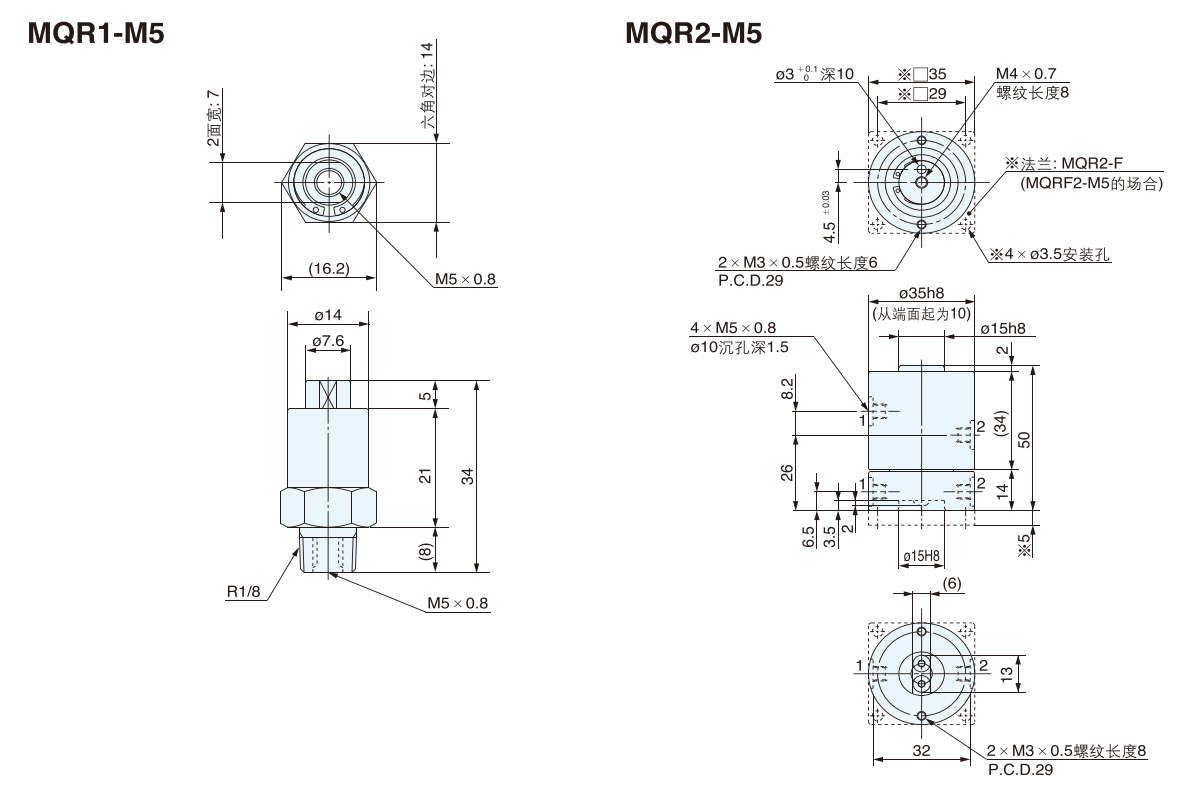

| 型号 | MQR1-M5 | MQR2-M5 | MQR4-M5 | MQR8-M5 | MQR12-M5 | MQR16-M5 | |
| 通路数(通口数) | 1通路 | 2通路 | 4通路 | 8通路 | 12通路 | 16通路 | |
| 使用流体 | 空气 ·惰性气体 | ||||||
| 密封结构 | 间隙密封 | ||||||
| 导向结构 | 轴承支撑 | 两端轴承支撑 | |||||
| 连接口径 | 外螺纹 R1/8 | M5×0.8 | |||||
| 内螺纹 M5×0.8 | |||||||
| 流量特性 | C | 0.50[dm³/(s ·bar)] | |||||
| b | 0.40 | ||||||
| Cv | 0.17 | ||||||
| 给油 | 不要 | ||||||
| 最低使用压力 | -100kPa | ||||||
| 最高使用压力 | 1.0MPa | ||||||
| 环境温度及 使用流体温度注1) |
-10~80℃ | ||||||
| 允许回转力矩注2) | 0.003N ·m以下 | 0.03N ·m以下 | 0.05N ·m以下 | 0.10N ·m以下 | 0.20N ·m以下 | 0.50N ·m以下 | |
| 允许转速 | 3000min-1(r.p.m.)以下注3) | 2000min-1(r.p.m.)以下 | 1500min-1(r.p.m.)以下 | 900min-1(r.p.m.)以下 | 600min-1(r.p.m.)以下 | 200min-1(r.p.m.)以下 | |
| 允许径向负载 ( 联轴节允许轴反力)注4) |
1N以下 | 15N以下 | 30N以下 | 40N以下 | 50N以下 | ||
| 允许轴向负载 | |||||||
| 质量 | 0.025kg | 0.16kg | 0.39kg | 0.76kg | 1.26kg | 2.80kg | |
| 注1)温度80°包括回转时的温度上升值。 注2)回转力矩不会随供给压力或放置(允许回转力矩内)改变，但会随转速变化。 注3)如果用在600min-1(r.p.m.) 的速度上，确保向接头拧紧的方向旋转。 注4)推荐使用橡胶 · 树脂联轴节，因为它们对偏心、冲击和振动有优良的吸收能力。 |
|||||||

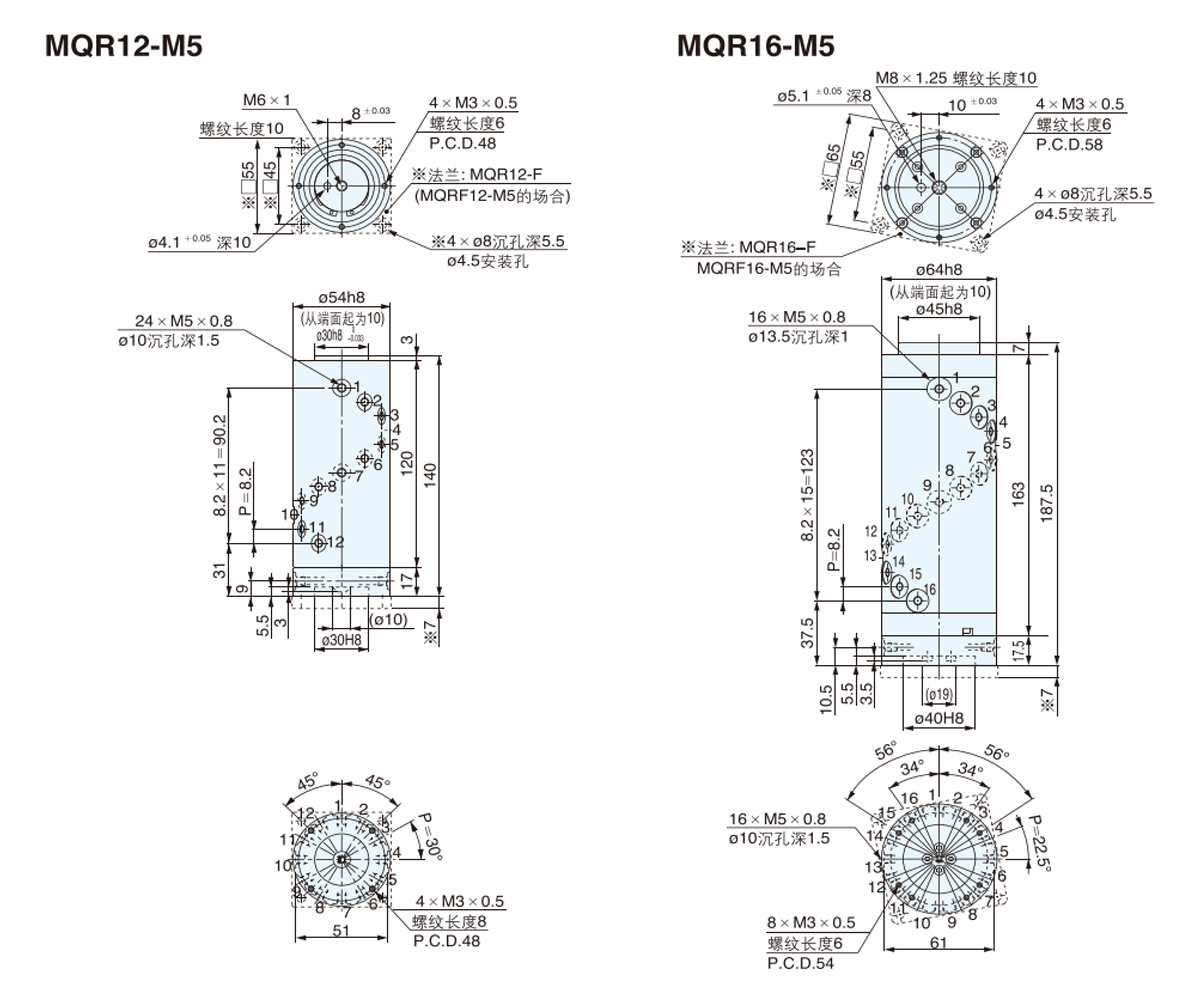

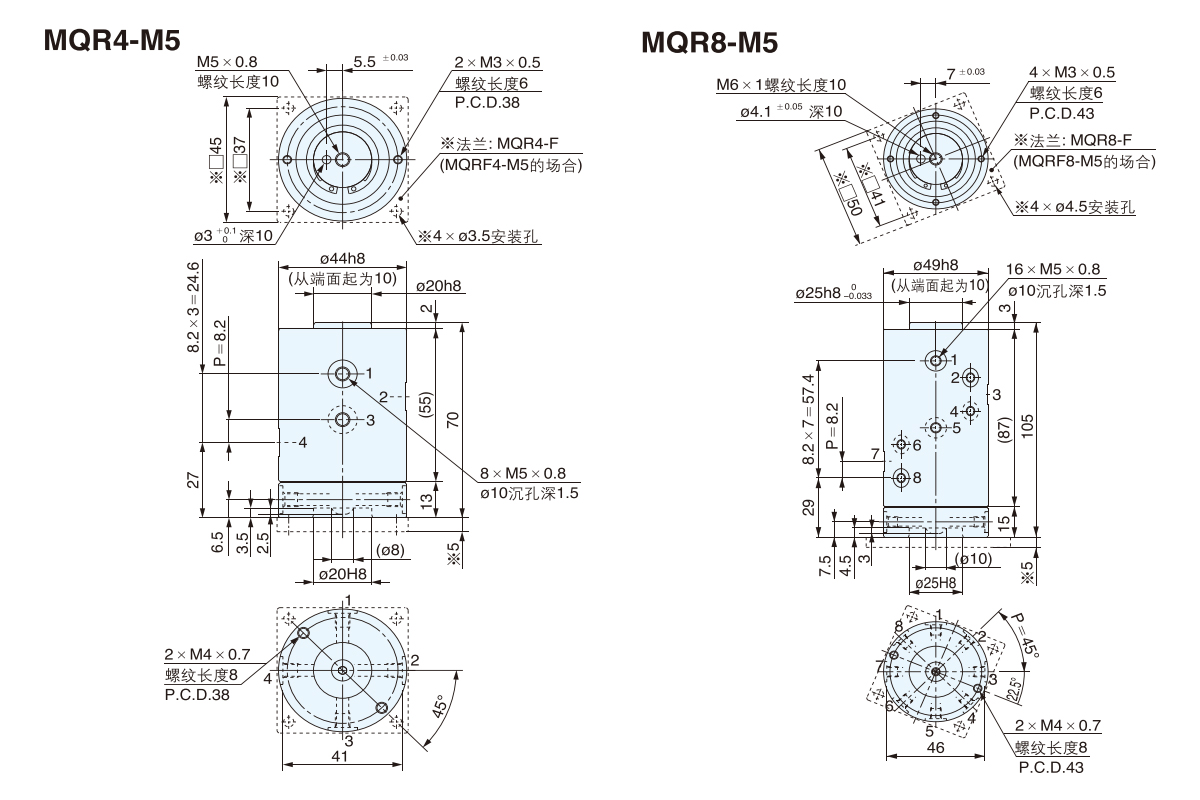

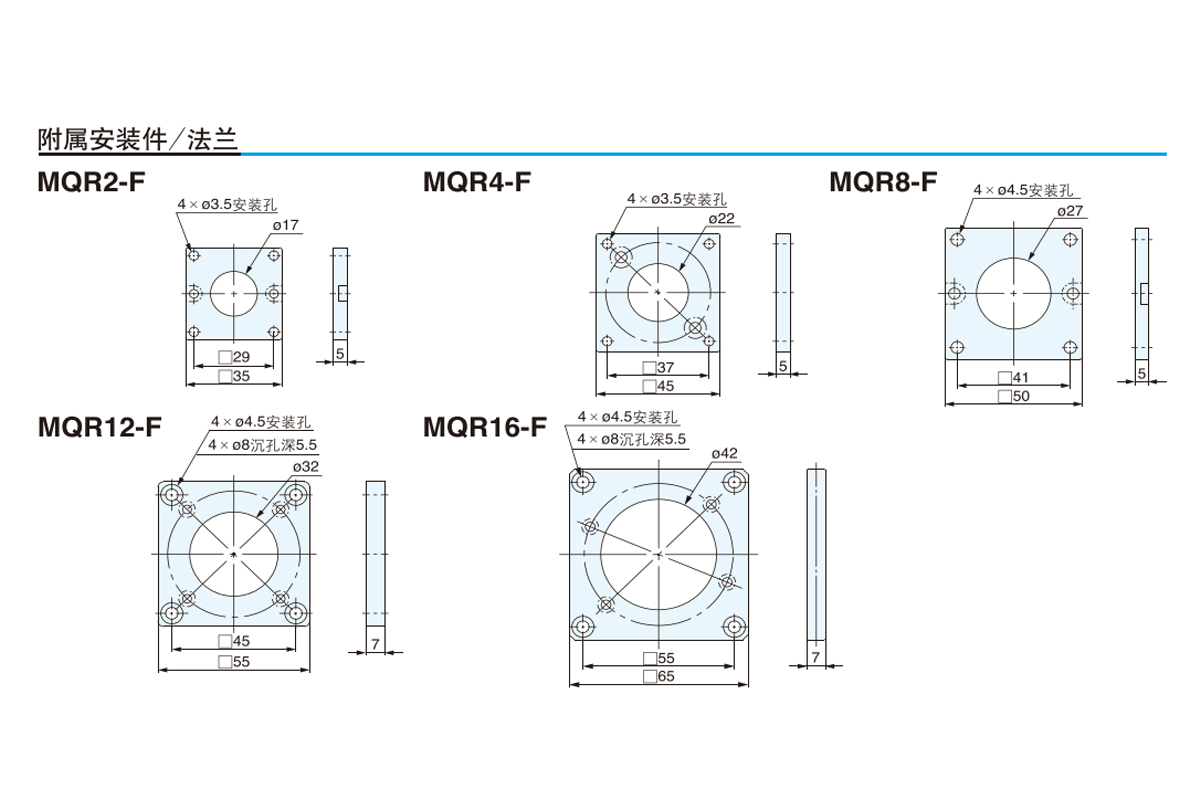

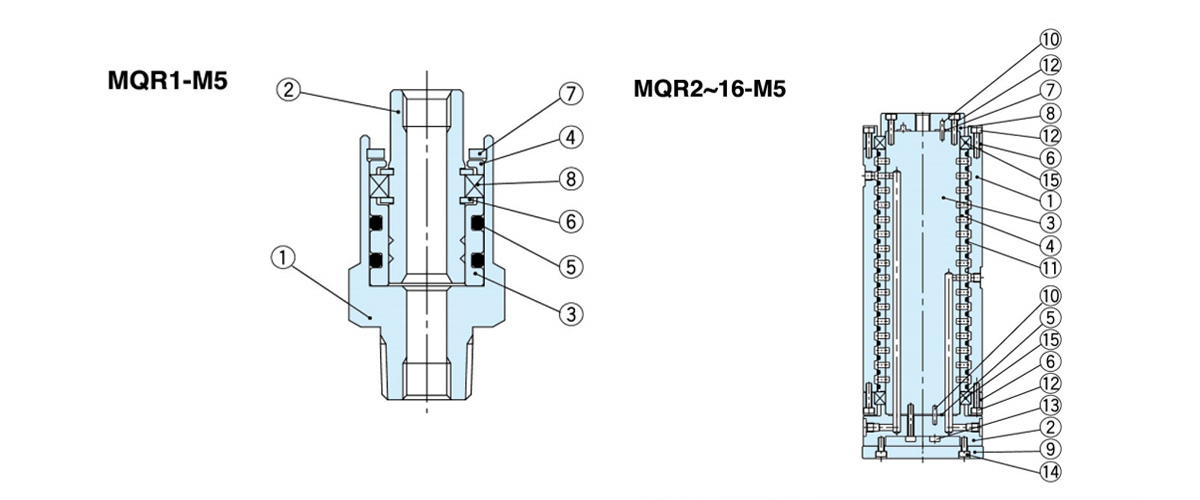

| 构成零件/(MQR1-M5、1通路) | |||
| 序号 | 名称 | 材质 | 备注 |
| 1 | 本体 | 不锈钢 | |
| 2 | 滑柱 | 特殊不锈钢 | |
| 3 | 滑套 | 特殊不锈钢 | |
| 4 | 隔板 | 铝合金 | |
| 5 | O形密封圈 | H-NBR | |
| 6 | 弹性挡圈 | 碳钢 | |
| 7 | 弹性挡圈 | 碳钢 | |
| 8 | 径向轴承 | ||
| 构成零件/(MQR2~16-M5、2~16通路) | |||
| 序号 | 名称 | 材质 | 备注 |
| 1 | 本体 | 铝合金 | |
| 2 | 连接板 | 铝合金 | |
| 3 | 滑柱 | 特殊不锈钢 | |
| 4 | 滑套 | 特殊不锈钢 | |
| 5 | 垫圈 | H-NBR | |
| 6 | 轴承保持座 | 不锈钢 | 仅16通路有 |
| 7 | 垫圈 | H-NBR | 仅16通路有 |
| 8 | 盖板 | 铝合金 | 仅16通路有 |
| 9 | 法兰 | 铝合金 | |
| 10 | 弹簧销 | 碳钢 | 2通路除外 |
| 11 | O形密封圈 | H-NBR | |
| 12 | 螺钉 | 碳钢 | 仅16通路有 |
| 13 | 螺钉 | 碳钢 | |
| 14 | 螺钉 | 碳钢 | |
| 15 | 径向轴承 | 一 | |
